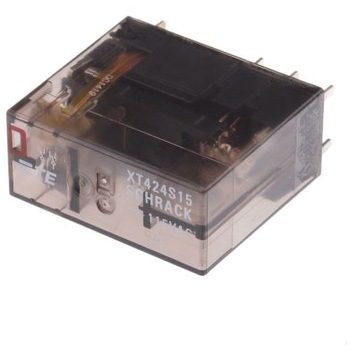

仕様インターフェイスプラグインリレー - XTシリーズ. 保護クラスII(VDE 0700) AgNi 90 / 10コンタクト Tyco製の標準RTソケット向き 再利用可能な包装材
性能-
長さ(mm)29
寸法(mm)29 x 13.7 x 26.7
コイル定格電圧(V)AC115
高さ(mm)26.7
質量(g)16
タイプリレー：GeneralPurposePowerRelay
取付方式ソケット取付
極数2
奥行(mm)13.7
電流(A)-
保護構造保護クラスII(VDE 0700)
シリーズXT
接点構成DPDT
端子形状プラグイン端子
定格電流(A)端子：8
構成接点配置：2フォームC(2CO)
接点材質銀合金
絶縁耐圧-
定格電圧 AC V端子：115
コイル抵抗(Ω)8100
材質(端子)AgNi 90 / 10
遮断電流(A)端子の制限：8
定格電力(VA)コイル(AC)：0.58、0.76
動作温度(℃)-40〜70
接点最大許容電圧(V)AC240
接点最大許容電流(A)8
環境保護の環境カテゴリ：RTI
RoHS指令(10物質対応)対応
結線-
アプリケーションインターフェース
実装方法Carton
電気的性能-
動作温度範囲(℃)-40〜70
動作機能非ラッチング式
ターミナルタイプスルーホール
スイッチング電流(A)8
最大スイッチング電圧(AC V)端子：400
コイルと接点間の耐電圧(kV)4(rms)
リレースイッチ-
最大スイッチング電源(AC kVA)-
コイル抵抗(kΩ)8.1
接点定格制御容量(抵抗負荷)-
