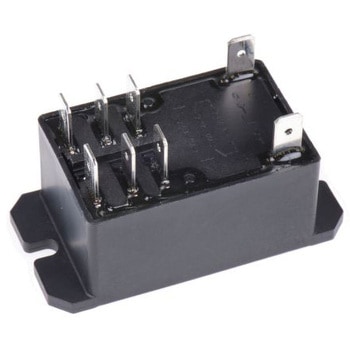

仕様UL認定、CSA認定、VDE. T92シリーズ、フランジ取り付けリレー. UL873とUL508のスペーシングに準拠 - .315インチ (8 mm)スルーエア、.375インチ (9.5 mm)オーバーサーフェス コンプレッサ負荷を3.5トン、25.3 FLA、110 LRAに制御するよう設計 VDE 8 mmのスペーシングに準拠、コイルとコンタクト間の誘電体4 kV UL Class F構造システム標準 600 Vacスイッチング(1.5 HP)のUL認定 VDE0435、0631、0700に適合
長さ(mm)68.58
寸法(mm)68.58 x 34.54 x 37.97
コイル定格電圧(V)AC240
高さ(mm)37.97
取付方式プリント基板取付
奥行(mm)34.54
保護構造ダストカバー/プラシール型
シリーズT92
接点構成DPDT
端子形状プリント基板用端子
動作温度(℃)-55〜65
接点最大許容電圧(V)AC277
接点最大許容電流(A)30
RoHS指令(10物質対応)対応
アプリケーション電力
動作温度範囲(℃)-55 → +65
動作機能非ラッチング式
ターミナルタイプ簡易接続
スイッチング電流(A)30
最大スイッチング電圧(AC V)600
コイル抵抗(kΩ)3.8
接点定格制御容量(抵抗負荷)AC600V 30A(NO)/3A(NC)
