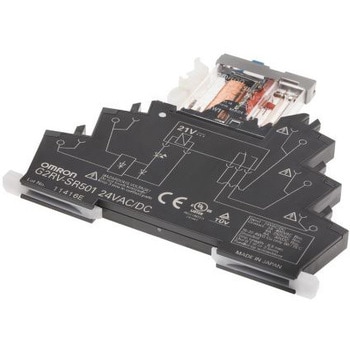

極数1c接点構成1c最大スイッチング電圧(AC V)440最大スイッチング電圧(DC V)125長さ(mm)6.2コイル定格電圧(V)AC/DC24高さ(mm)90質量(g)約30タイプサブタイプ：スリムリレー +低背ソケット一体型取付方式DINレール取付使用温度範囲(℃)-40～55(結露、氷結しないこと。)奥行(mm)81保護構造ケース入りシリーズG2RV端子形状プッシュインPlus端子レバー形式ラッチングレバー付き絶縁抵抗(MΩ)1000以上(DC500Vにて)使用周囲温度(℃)動作中：-40～+55(ただし、氷結、結露のないこと。)消費電力(VA)約300接触抵抗(mΩ)100以下動作表示LED/メカニカルインジケータ消費電力(mW)約0.5接続端子プッシュインPlus端子復帰電圧定格電圧に対する割合10%以上動作電圧定格電圧に対する割合80%以下機械的耐久性500万回以上電気的耐久性a接点：7万回以上 b接点：5万回以上接点材質Ag合金定格電流(mA)AC12.5(50Hz)/AC12.6(60Hz)、DC12.6最大許容電圧(V)定格電圧に対する割合110%最大開閉ひん度(回/h)/機械的18000最大開閉ひん度(回/h)/定格負荷1800故障率P水準(参考値：開閉ひん度120回/min時)DC5V 10mA誘導負荷(cosΦ=0.4、L/R=7ms)AC250V 2.5A、DC30V 2A動作時間(ms)20以下(セット)定格通電電流(A)6接点機構基準形最大開閉電流6A復帰時間(ms)40以下接点最大許容電圧(V)AC440/DC125RoHS指令(10物質対応)対応耐電圧(V/min)コイルと接点間：AC4000 50/60Hz、同極接点間：AC1000 50/60Hzアプリケーション-動作機能非ラッチング式衝撃(誤動作)(m/s2)励磁 200 、無励磁 100衝撃(耐久)(m/s2)1000使用周囲湿度(%RH)5～85振動(誤動作)10～55～10Hz 片振幅0.50mm(複振幅1.0mm)振動(耐久)Hz10～55～10 片振幅0.50mm(複振幅1.0mm)最大開閉電力(VA)1500(抵抗負荷)、500(誘導負荷)接点定格制御容量(抵抗負荷)AC250V 6A/DC30V 6A
