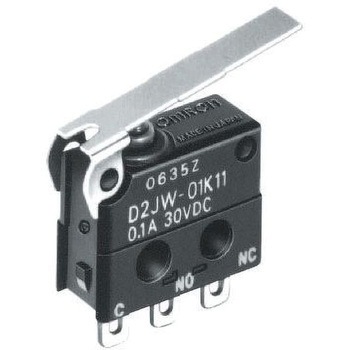

シール形極超小形基本スイッチ D2JW

(5件のレビュー)
返品不可
お気に入りに追加
内容量1個 アクチュエータの種類ヒンジ・ローラ・レバー形 端子の種類リード線付 保護構造IEC IP67 注文コード47830905 品番D2JW-01K21-MD
大変申し訳ございませんが、只今品切れしております。
入荷は未定です。
参考基準価格(税別)オープン 販売価格(税込) ¥3,958
販売価格(税別)
3,598
この商品はアクチュエータの種類・端子の種類・保護構造など21種類から選べます 他の種類を見る

極超小形でシール形
保護構造はJISの防浸形、IECのIP67適合。(ただし、端子部を除く)
周囲温度は-40〜+85℃で使用可能。
金合金クロスバ接点、コイルスプリングの採用により高耐久性・高接触信頼性を実現。

耐電圧
同極端子間:AC600V 50/60Hz 1min
充電金属部とアース間、各端子と非充電金属部間:AC1000V 50/60Hz 1min
許容操作頻度(回/min)
機械的:240
電気的:30
定格DC30V 0.1A(抵抗負荷) 定格電圧(V)DC30 アクチュエータの種類ヒンジ・ローラ・レバー形 端子の種類リード線付 保護構造IEC IP67 絶縁抵抗(MΩ)100以上(DC500V絶縁抵抗計にて) 使用周囲温度(℃)-40〜85 60%RH以下(ただし、氷結、結露しないこと) 接触抵抗(mΩ)140以下(初期値) 使用周囲湿度35〜98%RH(+5〜+35℃にて) 耐振動(誤動作)周波数10〜55Hz 複振幅1.5mm(動作限度位置) 機械的耐久性100万回以上(60回/min) 最小適合負荷DC5V 1mA 許容操作速度1mm〜250mm/s(ピン押ボタン形の場合) 電気的耐久性10万回以上(30回/min) 突入電流(A)常時閉路:最大0.1、常時開路:最大0.1 接点仕様クロスバ 動作に必要な力(OF)(N)最大0.98 戻りの力(N)最小0.19 RoHS指令(10物質対応)対応 動作までの動きPT最大5.2mm 動作位置OP(mm)14.6±0.8 動作後の動き(OT)最小1.1mm 応差の動き(MD)最大0.5mm 接触仕様1c(双投形) 衝撃(誤動作)(m/s2)最大200(動作限度位置) 衝撃(耐久)(m/s2)最大1000(動作限度位置) 材質(接点)金合金 接点間隔(mm)0.5
注意
都度納期確認の商品は、生産状況含め、ご注文の都度仕入先に納期の確認が必要なため【仮納期】を表示しています。
ご注文後に仕入先へ納期を確認し、お届け日数によってはお客様に手配継続の可否を伺う場合がございます。
後日メーカーから届くご案内にて詳細ご確認をお願いいたします。

商品レビュー

平均満足度:
総レビュー件数: 5
毎月抽選で 1,000名様500円クーポンをプレゼント!
対象商品:
39036426
2021-10-04
用途:
機器の部品交換用として
医療・福祉・介護関連業

ある機器の制御機構の1部品として組み込みされているものが破損。取換用に購入。同型製品なので、なんの問題もなく組み込みでき、機器は復活しました。 このような部品が1個から入手出来て助かります。

1人が参考にしています
対象商品:
39036426
2020-09-01
用途:
バイクチのクラッチスイッチに流用

小型でいろんなスイッチに流用でき、機能的なスイッチです。値段も安くありがたい。

対象商品:
39036374
2019-08-25
用途:
機械のメンテナンス
堀越畳店 様

小型で レバー付き、代用するには レバーを 折れ曲げ位置調整しました、代替品 で メーカー品なので 十分かと思います。

対象商品:
39036426
2016-03-29
用途:
既製品のSW破損による交換

近場に同商品が無かった為、助かりました。
リード線付きにしたので交換がスムーズに出来ました。

対象商品:
39036401
2015-05-30
用途:
部品交換の為

素人なので取り付けが厳しかった。

MonotaROからの回答

貴重なご意見ありがとうございました。
今後の参考にさせていただきます。
