耐電圧
AC2000V 50/60Hz 1min(充電金属部と非充電金属部間)
AC2000V 50/60Hz 1min(制御出力と操作回路間)
AC1000V 50/60Hz 1min(非連続接点間)
制御出力
接点出力1c
AC250V 5A 抵抗負荷(cosΦ=1)、 DC30V 5A 抵抗負荷
寿命
機械的：1000万回以上(無負荷、 開閉ひん度1200回/h)
電気的：10万回以上(AC250V 5A、 抵抗負荷、 開閉ひん度1200回/h)
安全規格
cURus
(UL508CSA C22.2 No.14)
EN61812-1
IEC60664-1 4kV/2
EN50274
インパルス電圧(V)
1k(電源端子間)
1.5k(導電部端子と露出した非充電金属部間)

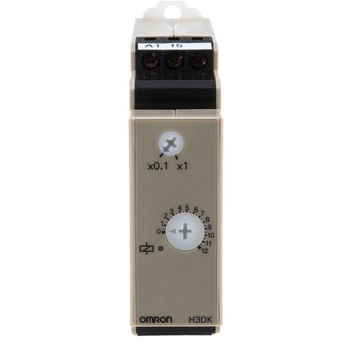

タイプ電源オフディレータイマ
電源電圧(V)AC/DC24〜48
出力方式リレー1c
取付方式DINレール取付
付属品ネームラベル
質量(g)約120
使用温度範囲(℃)-20〜+55(ただし、 氷結しないこと)
保護構造IP30(端子部はIP20)
時間仕様(時間レンジ：セット時間範囲)0.1s：0.1〜1.2s、1s：1〜12s
消費電力AC48V時 ： 1.2VA以下
定格電源電圧AC24〜48V 50/60 Hz DC24〜48V リップル20%以下
絶縁抵抗(MΩ)100以上(DC500Vメガにて)
端子構造端子台タイプ
電圧の影響±0.5%(最大目盛に対する割合)以下(1.2sレンジでは±0.5%±10ms)
耐振動(耐久)10〜55Hz 片振幅0.75mm 3方向 各2h
耐衝撃(耐久)1000m/s2 6方向 各3回
使用周囲湿度25〜85%
保存温度範囲(℃)-40〜+70(ただし、 氷結しないこと)
耐ノイズノイズシミュレータによる方形波ノイズ(パルス幅100ns/1μs立ち上がり1ns)±1.5kV(電源端子間)
時間軸レンジ0.1〜1.2s/1〜12s
温度の影響±2%(最大目盛に対する割合)以下(1.2sレンジでは±2%±10ms)
動作時間のばらつき±1%(最大目盛に対する割合)以下(1.2sレンジでは±1%±10ms)
静電気耐力4kV(誤動作)、8kV(破壊)
耐振動(誤動作)10〜55Hz 片振幅0.5mm 3方向 各10min
耐衝撃(誤動作)100m/s2 6方向 各3回
セット誤差±10%(最大目盛時間に対する割合)±0.05s以下
動作モード電源オフディレー
端子台6端子
電源投入時間0.1s以上
最大目盛12
許容電圧範囲定格電圧の85%〜110%
RoHS指令(10物質対応)対応
出力機能制御出力：電源投入時に瞬時動作し、 電源OFF後計時を開始しダイヤルセット値に達したとき出力をオフします。
外部接続端子台
制御出力種類リレー1c
動作/復帰方式瞬時動作/限時復帰
