omron(オムロン)

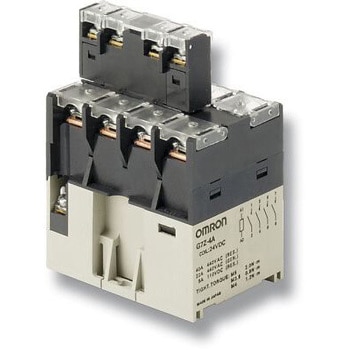

パワーリレー G7Z(リレー本体+補助接点ブロックセット)

商品レビューを投稿する

取扱停止中

内容量1個接点構成2a2b(リレー本体)、1a1b(補助接点)注文コード47910538品番G7Z-2A2B-11Z-R 24VDC

大変申し訳ございませんが、この商品は現在ご注文頂けません。

参考基準価格(税別)オープン販売価格(税込)￥8,138

販売価格(税別)

￥7,398

この商品は接点構成・コイル定格電圧・RoHS指令など49種類から選べます他の種類を見る

1極40Aの通電が可能
産業用インバータ、サーボドライバなどの電源通電、およびモータなどの電源開閉に最適
4極並列接続時の通電容量は最大160A

耐衝撃(耐久)

(ねじ取りつけ時)700m/s²
(DINレール取りつけ時)500m/s²

耐振動(誤動作)

a接点/10～55～10Hz 片振幅0.5mm(複振幅1.0mm)
b接点/10～32～10Hz 片振幅0.5mm(複振幅1.0mm)

接点電圧の最大値(V)

AC480(抵抗負荷、誘導負荷cosΦ=0.3)
DC125(抵抗負荷L/R=1ms)

定格負荷

抵抗負荷：AC440V 40A(a接点)、AC440V 25A(b接点)
誘導負荷cosΦ=0.3：AC440V 22A(a接点)、AC440V 10A(b接点)
抵抗負荷L/R=1ms：DC110V 5A(a接点)、DC110V 5A(b接点)

最大開閉容量

抵抗負荷/17600VA(a接点)、11000VA(b接点)
誘導負荷cosΦ=0.3/9680VA(a接点)、4400VA(b接点)
抵抗負荷L/R=1ms/550W(a接点)、550W(b接点)

耐衝撃電圧(V)

コイル-接点間/10k(1.2×50μs)
異極接点間/10k(1.2×50μs)
同極接点間/4.5k(1.2×50μs)

極数4+2(リレー本体+補助接点)接点構成2a2b(リレー本体)、1a1b(補助接点)補助接点クロスバ・ツイン接点(シングルブレーク)ターミナルタイプ圧着長さ(mm)45コイル定格電圧(V)DC24高さ(mm)62質量(g)約330奥行(mm)92.2保護構造ケース入りシリーズG7Z消費電力(W)約3.7端子形状ねじ端子端子ねじリレー本体/(接点)M5、(コイル)M3.5絶縁抵抗(MΩ)1000以上(DC1000Vにて)使用周囲温度(℃)-25～+60℃(ただし、氷結および結露しないこと)接触抵抗(mΩ)400以下(DC5V 1A電圧降下法による)端子構造電線接続方法：ねじ端子耐振動(耐久)10～55～10Hz 片振幅0.5mm(複振幅1.0mm)使用周囲湿度5～85%RH復帰電圧定格電圧の10%以上動作電圧定格電圧の75%以下耐衝撃(誤動作)(a接点)100m/s²、(b接点)25m/s²機械的耐久性100万回以上(接点無負荷、開閉ひん度1800回/h)電気的耐久性AC抵抗負荷/8万回、AC誘導負荷/8万回、DC抵抗負荷/10万回(定格負荷、開閉ひん度1200回/時)(周囲温度+23℃にて)接点材質Ag合金定格電流(mA)154コイル抵抗(Ω)156最大許容電圧(V)定格電圧の110%最大開閉ひん度(回/h)/機械的1800最大開閉ひん度(回/h)/定格負荷1200動作時間(ms)50以下(周囲温度+23℃、定格電圧印加時、接点バウンス含まず)定格通電電流(A)40(a接点)、25(b接点)、1(補助接点ブロック)復帰時間(ms)50以下(周囲温度+23℃、定格電圧印加時、接点バウンス含まず)接点電流の最大値(A)[a接点](AC480V・抵抗負荷)40/(AC480V・誘導負荷)22/(DC125V・抵抗負荷)5、[b接点](AC480V・抵抗負荷)25/(AC480V・誘導負荷)10/(DC125V・抵抗負荷)5RoHS指令(10物質対応)対応耐電圧(V/min)(コイル-接点間)AC4000 50/60Hz、(異極接点間)AC4000 50/60Hz、(同極接点間)AC2000 50/60Hz故障率P水準(参考値：開閉ひん度1800回/h時)DC24V 2Aアプリケーション産業用
