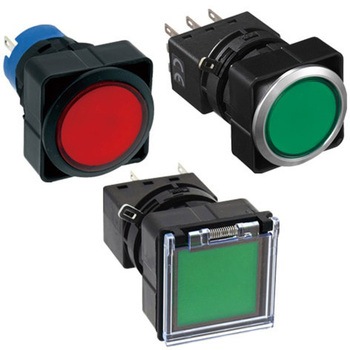

品名照光押ボタンスイッチ
保護構造IP65
接点構成2c
端子形状ねじ端子
定格絶縁電圧(V)250
ノッチ角度(°)-
ノッチ数-
動作方式モメンタリ
ランプ電圧(V)AC/DC24
照光種別LED
保存温度(℃)-40〜80(ただし、氷結しないこと)
絶縁抵抗(MΩ)100以上(DC500Vメガ)
使用周囲温度(℃)-25〜50(ただし、氷結しないこと)
取付穴径(Φmm)25.3(-0.1〜0.2)
接触抵抗(mΩ)50以下(初期値)
耐振動(耐久)30Hz、片振幅1.5mm
耐振動(誤動作)5〜55Hz、片振幅0.5mm
接点材質銀に金・クロスバー接点
定格通電電流(A)3
操作部形状丸形(平形レンズ)
操作部色赤
鍵-
耐電圧(V/min)スイッチ部：AC2500(充電部と非充電部間)・AC2500(異極端子間)・AC1000(同極端子間)、照光部：AC2500(充電部と非充電部間
材質(ベゼル)アルミダイカスト
鍵抜け-
使用周囲湿度(%RH)30〜85(ただし、結露しないこと)
機械的寿命(万回)100以上
電気的寿命(万回)10以上(開閉頻度1200回/時)
耐衝撃(誤動作)(m/s2)100
耐衝撃(耐久)(m/s2)1000
