IDEC(和泉電気)

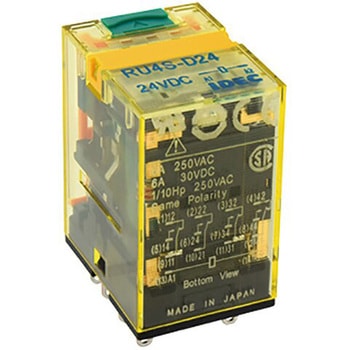

RUシリーズユニバーサルリレー

商品レビューを投稿する

3日以内出荷返品不可3日以内出荷とは

内容量1箱(10個)極数4種類ラッチングレバー有注文コード48019407品番RU4S-A24

参考基準価格(税別)￥14,000販売価格(税込)￥9,898

販売価格(税別)

￥8,998

この商品は極数・コイル定格電圧・種類など64種類から選べます他の種類を見る

仕様●指定記号：A24●[最大開閉頻度]電気的：1800回/時、機械的：18000回/時コイル定格電圧(V)AC24質量(g)約35タイプシングル接点タイプ種類ラッチングレバー有極数4形式標準形消費電力(W)-許容電流(A)6保存温度(℃)-55～70(氷結なきこと)絶縁抵抗(MΩ)100以上(DC500Vメガ)使用周囲温度(℃)-55～60(氷結なきこと)消費電力(VA)0.9～1.2(60Hz)、1.1～1.4(50Hz)接触抵抗(mΩ)50以下動作表示有復帰時間20ms以下復帰電圧30%以上(初期値)[動作特性(定格値に対してat20℃)]最大連続印加電圧110%[動作特性(定格値に対してat20℃)]機械的耐久性5000万回以上最小適合負荷DC1V・1mA(参考値)接点材質Ag(Auクラッド)定格電流(mA)49.3(50Hz)・42.5(60Hz)[±15%、(at20℃)]コイル抵抗(Ω)164±10%(at20℃)動作時間(ms)20以下耐衝撃(m/s²)耐久：1000、誤動作：150耐振動耐久：周波数 10～55Hz 片振幅0.5mm、誤動作：周波数 10～55Hz 片振幅0.5mm最小動作電圧80%以下(初期値)[動作特性(定格値に対してat20℃)]定格負荷電圧(V)：AC250・抵抗負荷：6A・誘導負荷：2.6A(CosΦ=0.3L/R=7ms)・電気的耐久性：5万回以上、電圧(V)：AC250・抵抗負荷：3A・誘導負荷：0.8A(CosΦ=0.3L/R=7ms)・電気的耐久性：20万回以上、電圧(V)：DC30・抵抗負荷：6A・誘導負荷：2.7A(CosΦ=0.3L/R=7ms)・電気的耐久性：5万回以上、電圧(V)：DC30・抵抗負荷：3A・誘導負荷：1.5A(CosΦ=0.3L/R=7ms)・電気的耐久性：20万回以上、電圧(V)：DC110・抵抗負荷：0.65A・誘導負荷：0.33A(CosΦ=0.3L/R=7ms)・電気的耐久性：5万回以上、電圧(V)：DC110・抵抗負荷：0.33A・誘導負荷：0.18A(CosΦ=0.3L/R=7ms)・電気的耐久性：20万回以上接点最大許容電力(VA)抵抗負荷：AC1500・DC180W、誘導負荷：AC600・DC90W端子ソルダ端子耐電圧(V/min)接点回路と操作コイル間：AC2500、接点回路間：AC2500・AC2000、同極接点間：AC1000使用周囲湿度(%RH)5～85(結露なきこと)保存湿度(%RH)5～85(結露なきこと)
