ワイドミュラー

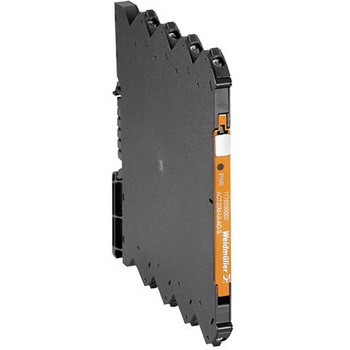

Weidmuller インターフェイスリレーモジュール
商品レビューを投稿する
取扱い終了
内容量
1個
シリーズ
ACT20M
注文コード
48916447
品番
1435610000
大変申し訳ございませんが、この商品は取り扱いを終了いたしました。
参考基準価格(税別)
オープン
この商品は
シリーズ・コイル定格電圧・コイル電圧
など
44
種類から選べます
他の種類を見る
仕様
WeidmullerACT20シリーズ.別売りのACT20M、ACT20P、MASRPS/RPSH、及びWAS4/5、WAZ4/5の信号コンバータ/電源アイソレータで、標準化されたDC電流信号の送信、絶縁、変換を行います。必要に応じて、幅が6mm(ACT20M)、12.5mm(WAS4/WAZ4、ACT20P)、又は17.5mm(WAS5/WAZ5)を選択可能です。入力/出力回路及び電圧電源は、電気的に完全に絶縁されます。入力信号は、DC電流又は電圧に変換されます。
種別
硬質銅導体、フレキシブル銅導体
長さ(mm)
114.3
色
-
コイル定格電圧(V)
-
接点数
-
高さ(mm)
112.5
質量(g)
80
タイプ
パッシブアイソレータ
取付方式
DINレール
奥行(mm)
6.1
周波数(Hz)
-
シリーズ
ACT20M
消費電力(W)
0.8(最大)
出力
負荷インピーダンス電圧:最小10kΩ、負荷インピーダンス電流:最大600Ω
定格電圧(V)
300
接点構成
-
端子形状
ねじ端子
精度
測定範囲の最大±0.1%、基本精度:最大±0.2℃
表示
-
出力電圧(V)
16.8~31.2
入力電圧(V)
-
接続
締付けトルク、最小:0.4Nm締付けトルク、最大:0.6Nm、クランプ範囲、定格接続:2.5mm最大sup>2最大/sup>、クランプ範囲、最小:0.5mm最大sup>2最大/sup>、クランプ範囲、最大:2.5mm最大sup>2最大/sup>、配線接続断面AWG、最小:AWG30導体接続断面積AWG、最大:AWG14
入力
設定可能、PT100:-200…+850℃、最小測定範囲10℃(RTD)
センサー
PT100(2-/3-/4-wire)
保護等級
IP20
機能
ガルバニック絶縁:絶縁なし、電力消費、種別:0.48W、EMC基準:EN61326-1、サージ電圧カテゴリー:II、汚染度:2、マーキング:II3GExnAIICT4Gc、設置場所:装置をセーフエリア、ゾーン2に設置
消費電流(mA)
-
入力信号
-
出力電流(mA)
4~20
温度係数
RTD(PT100)最大0.01%の測定範囲/℃または0.02℃/℃
保護回路
-
接点材質
-
定格電流(mA)
4~20
動作時間(ms)
30~300(設定可能 )
コイル電圧(V)
-
入力電流(mA)
-
復帰時間(ms)
-
接点最大許容電圧(V)
-
接点最大許容電流(A)
-
保管温度範囲(℃)
-40~85
RoHS指令(10物質対応)
対応
入力抵抗
センサーケーブル抵抗の影響:最大0.002Ω/Ω、測定回路のライン抵抗:50Ω@RTD(Pt100)、10kΩ@TC(J、K)
最大開閉電圧(V)
-
突入電流
-
動作温度範囲(℃)
-25~70
動作機能
-
湿度(%)
動作温度時の湿度:0~95(結露なし)、相対湿度40℃/93、結露なし
出力数
1
入力数
1
応答時間(ms)
30~300
認証マーク
CUL/DNV/FM/IECEX/ATEX-KEMA/UKCA
接点定格制御容量(抵抗負荷)
-
