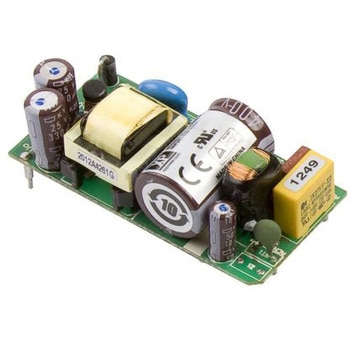

寸法(mm)62×30.7×20質量(g)40シリーズECL15UT定格電力(W)15出力電圧(V)出力1:DC5、出力2:DC+15、出力3:DC-15出力電流(A)出力1:2、出力2:0.15、出力3:0.15精度(%)出力1:1、出力2:5、出力3:5(Initial Set)冷却方式Convection-cooled取付け方法PCBマウント温度係数0.05%/℃入力周波数(Hz)47~63短絡保護Trip and restart (hiccup mode)突入電流(A)20(at 115VAC)、40(at 230VAC)cold start at 25℃立ち上がり時間max14ms(起動)入力電流(A)0.3rms過電圧保護195~216% Vnom効率0.81保管温度範囲(℃)-40~+85RoHS指令(10物質対応)対応過負荷保護140~200%待機時間12ms動作湿度(%RH)95(無結露)動作温度範囲(℃)-20~+70リップルノイズ1% pk-pk入力電力(W)max0.3(No Load)パッケージオープンフレームスイッチング周波数(kHz)70ロードレギュレーション0.01ラインレギュレーション出力1:max±0.5%、出力2:max±0.9%、出力3:max±0.9%入力電圧レンジ(V)AC85~264、DC120~370出力数3遅延時間(秒)max3(起動)
