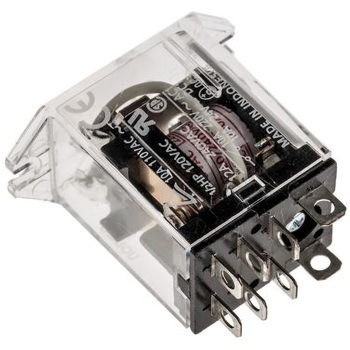

バイパワーリレーLY2

(1件のレビュー)

取扱い終了

お気に入りに追加

内容量1個コイル定格電圧(V)AC220/240 注文コード49125598 品番LY2F220/240AC

大変申し訳ございませんが、この商品は取り扱いを終了いたしました。

参考基準価格(税別)オープン

この商品はコイル定格電圧など6種類から選べます他の種類を見る

使用周囲温度(℃)

-25～55(ただし、氷結、結露のないこと)
通電電流4A以下の場合、-25～70℃

接点構成2c コイル定格電圧(V)AC220/240 仕様VDE、UL、CSA、TUV. ベース(図示)は別売. LYシリーズ. コイルとコンタクト間の耐電圧2000 V 隣接する極間のフラッシュオーバを防止するアークバリヤ DINタイプ用のリレークリップは別売コイル形状LY2F 材質(本体)AgCdO 質量(g)約40 長さ(m)27.94 極数2 使用温度範囲(℃)-25～55(結露、氷結しないこと)[通電電流4A以下の場合、-25～70] 保護構造ケース入りシリーズLY CR回路無ダイオード有り無し無消費電力約0.9～1.1(60Hz) 分類基準形外形寸法(幅W×奥行D×高さH)(mm)22.5以下×41.9以下×44以下絶縁抵抗(MΩ)100以上(DC500V絶縁抵抗計にて耐電圧の項と同じ箇所を測定) 接触抵抗(mΩ)50以下(DC5V 1A 電圧降下法による) ピン数(ピン)8 端子構造ケース上面取付耐振動(耐久)10～55～10Hz 片振幅0.5mm(複振幅1.0mm) 耐衝撃(耐久)1000m/s² 復帰電圧30%以上動作電圧80%以下(コイル温度23℃における値) 耐振動(誤動作)10～55～10Hz 片振幅0.5mm(複振幅1.0mm) 耐衝撃(誤動作)200m/s² 機械的耐久性5000万回以上(開閉ひん度18000回/h) 電気的耐久性50万回以上(定格負荷開閉ひん度1800回/h)(周囲温度条件23℃) 接点材質Ag合金定格電流(mA)4.8/5.3(50Hz)、4.2/4.6(60Hz) コイル抵抗(Ω)18790 コイルインダクタンス(H)/鉄片開放時83.5 コイルインダクタンス(H)/鉄片動作時136.4 最大許容電圧(V)定格電圧の110% 最大開閉ひん度(回/h)/機械的18000 最大開閉ひん度(回/h)/定格負荷1800 故障率P水準(参考値：開閉ひん度120回/min時)DC5V 100mA 接点電圧の最大値(V)AC250 接触形式シングル動作時間(ms)25以下(定格操作電圧印加時、接点バウンス含まず。周囲温度条件23℃) 表示灯無定格通電電流(A)10 定格負荷(抵抗負荷)AC110V 10A、AC250V 10A、(誘導負荷(cosΦ=0.4、L/R=7ms))AC110V 7.5A 消費電力(VA、W)約0.9～1.1(60Hz) 復帰時間(ms)25以下(定格操作電圧印加時、接点バウンス含まず、周囲温度条件23℃) 接点電流の最大値(A)10 スイッチング方式AC/DC RoHS指令(10物質対応)対応耐電圧(V/min)コイルと接点間：AC2000 50/60Hz、異極接点間：AC2000 50/60Hz、同極接点間：AC1000 50/60Hz アプリケーション- 衝撃(耐久)(m/s²)1000 ターミナルタイププラグインスイッチング電流(A)- スイッチング電圧(V)AC110、DC24 使用周囲湿度(%RH)5～85 コンタクト間の絶縁(kV)12 最大負荷電圧(V)DC24、AC110
