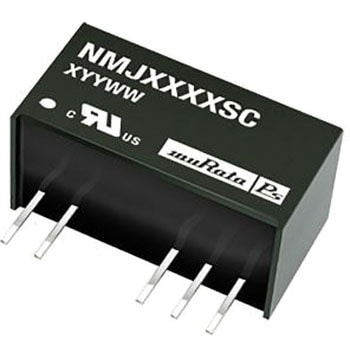

仕様UL60950. ムラタ1 W SIPシングル / デュアル出力絶縁未調整型DC-DCコンバータ - NMJシリーズ. ムラタPS NMJシリーズは、7ピンSIPパッケージ入りスタイルのデュアル及びシングル出力のDC / DCコンバータであり、ピンと機能の両面でNMVシリーズSIP DC / DCコンバータと互換性を持ちます。 NMJシリーズはUL60950認定で、安全性と小型化が非常に重要な用途に最適です。. 電力密度: 0.42 W/cm3 -40 → 60 ℃(1 Wの全負荷時)の幅広い温度性能 シングル及びデュアル出力 UL94V-0パッケージ素材 ヒートシンク不要 フットプリント: 1.91 cm2 SIPパッケージスタイル 5.2 k V dc絶縁 3 V、5 V、12 V入力 3 V、5 V、9 V、12 V、15 V出力 内部SMD構造 完全密閉型、トロイダル磁気回路採用 ピンはNMVシリーズSIP DC / DCコンバータと互換 MTTF最大1300万時間
取付方式スルーホール
寸法L(mm)9.8
シリーズNMJ
定格電力(W)1
出力電圧(V)±5dc
入力電圧(V)5dc
寸法T(mm)12.5
寸法W(mm)19.5
出力電流(mA)±100
安全規格UL60950
動作温度(℃)-40〜85
効率60%
RoHS指令(10物質対応)対応
パッケージSIP
ロードレギュレーション10%
絶縁電圧(kV)5.2dc
ラインレギュレーション±1.2%
入力電圧レンジ(V)4.5→5.5dc
出力数2
