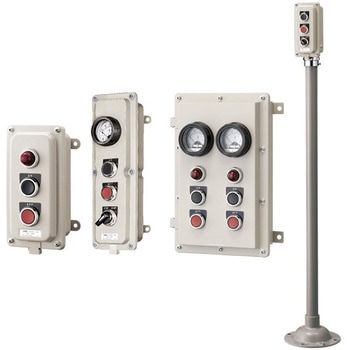

種類2列3点用
質量(kg)約3.8
タイプ-
奥行(mm)105(ボックスの有効寸法)
寸法L(mm)-
寸法H(mm)1400
保護構造IP65(IEC 60529)、防噴流形(JIS C 0920)
寸法A(mm)250
寸法t(mm)1
定格絶縁電圧(V)600
寸法B(mm)180
ユニット取付穴径(Φmm)-
寸法I(mm)-
寸法G(mm)3/4(呼び22)
絶縁抵抗(MΩ)5以上
相対湿度45〜85%RH(ただし、結露しないこと)
塗装色5Y7、1半つや(容器内外面)(メラミン樹脂塗装)
使用周囲温度(℃)-25〜50(ただし、氷結しないこと)
定格通電電流(A)-
塗装有
取付ユニットIDEC・Φ30シリーズコントロールユニットおよびAM形電流計(ただし、閉鎖形ユニットは除く)
ユニット取付穴無
材質(ボックス)ステンレス製(SUS304)
配線引込口レジューサ(厚鋼電線管用)、材質:黄銅。G3/4(呼び22)、1個付
寸法G(inch)3/4(呼び22)
取付穴ピッチ(mm)-
耐電圧(V/min)AC2500(充電部と非充電部間)
相対湿度(%RH)45〜85(ただし、結露しないこと)
