TSF1Q5 エスロン 塩ビ製TSフランジ5K仕様 セキスイ 塩化ビニール(PVC) 規格JIS 86221055

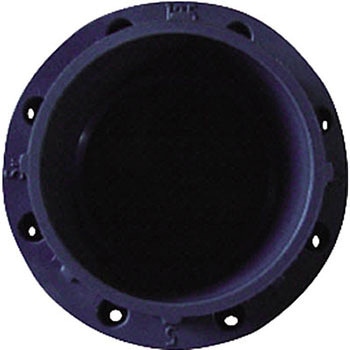

※サンプル画像(詳細は各品番の仕様をご確認ください)

TSF1Q5 エスロン 塩ビ製TSフランジ5K仕様 セキスイ 86221055 TSF1Q5 エスロン 塩ビ製TSフランジ5K仕様 セキスイ 86221055
セキスイ

エスロン 塩ビ製TSフランジ5K仕様

(4件のレビュー)
取扱い終了
お気に入りに追加
内容量1枚 呼び径(A)125 呼び径(B)5 注文コード86221055 品番TSF1Q5
大変申し訳ございませんが、この商品は取り扱いを終了いたしました。
代替商品があります。
参考基準価格(税別)￥4,720
この商品は呼び径など14種類から選べます 他の種類を見る

耐食性にすぐれたPVC製フランジです。酸性またはアルカリ性の薬品や海水で腐食することなく安心してご使用頂けます。

呼び径(A)125 呼び径(B)5 外径(mm)235 ボルト穴径(Φmm)19 ボルト穴数8 用途化学工場薬品配管・半導体工場純水配管・水産工場海水配管・食品工場廃水処理ラインなど、さまざまな配管に適しております。 仕様JIS5K トラスコ品番494-9285 材質硬質ポリ塩化ビニル(PVC) 形状フランジ 質量(g)129 寸法L(mm)114 規格JIS 寸法D1(Φmm)158 寸法l(mm)104(受口長さ) 寸法Z(mm)10 厚さt(mm)16 寸法d1(Φmm)140.9 寸法d2(Φmm)125 ボルト穴中心径(C)(Φmm)200 最高許容圧力(MPa)1.0(20℃) 最高使用温度(℃)50 外径D2(Φmm)235 ボルト穴径h(Φmm)19 適合ボルト径M16×60 呼び圧力5K
CADデータダウンロード
注意
※接着剤の使用時には、喚起等十分ご注意下さい。
施工方法は標準施工をお願いします。
カタログ参考資料の施工・性能・安全性の注意を必ずご参照下さい。
接着剤はエスロン接着剤NO.73(NO.70 NO.75等)をご使用下さい。
商品豆知識

代替相当品

相当品がございます、是非ご確認ください。
旧注文コード 旧品番 新注文コード 新品番 商品画像 商品名 ブランド 内容量 価格 理由
86221055 TSF1Q5 23713716 PVC5KTS-F PVC 5K TSフランジ セキスイ PVC 5K TSフランジ セキスイ 1個 ￥4,298 税込￥4,728 注文コードが変更になりました
