パネル取り付けレセプタクルシェルシリーズ3。これらのTE Connectivity製のシリーズ3パネル取り付け丸型プラスチックコネクタレセプタクルは熱可塑樹脂で成形されており、対応するシリーズ3 CPCコネクタに確実に接続するためのねじ込みインサートを備えています。 オスとメスの両方のタイプに対して3極と7極の配列を用意しています。

タイプ = インサート。オス/メス = メス。行数 = 1。実装タイプ = ケーブルマウント。シリーズ = AMP MCP 2.8。色 = ナチュラル。高さ = 8.4mm。幅 = 37.2mm。深さ = 23.5mm。TE Connectivity MCP 2.8レセプタクルインサート. PBT-GF20製のMCP 2.8非密閉型レセプタクルインサートです。このMCP 2.8レセプタクルハウジングは、最大で2.5 mm ；sup>；2 ；/sup>； FLRのワイヤサイズ範囲に対応し、MCP 2.8キャリアハウジング(代表品番 ； 726-8900 726-8900 を参照)で使用可能です。

TE Connectivity 3.96 mm SL-156シリーズハウジング。SL-156シリーズのレセプタクル型電線対基板ハウジングはUL94V-0等級の白色ナイロン製で、0.156インチのセンター上で1.14 mmの角型ポスト、丸型ポスト、又は固定されたポストとかん合するように設計されています(MTA-156フラット、極性化 / フリクションロックヘッダ及び固定されたポストを参照)。これらのSL-156シリーズハウジングは左右に連結可能で、18-24 AWGのワイヤサイズに対応します。また、ロッキングランプによるかん合保持と極性タブが付いています。 品番X-640250-Xにはロッキングランプが付いています。 品番X-770849-Xには、ロッキングランプと極性タブの両方が付いています。 これらの3.96 mm SL-156シリーズハウジング用の圧着コンタクトについては、代表品番 ； 680-1792 680-1792 を参照してください。

TE Connectivity ヘビーデューティパワーコネクタは、HMN-3/4 タイプの 7 ポジションオスモジュールインサートです。端子 ポジションは 7 ポジションです

極数 = 7。行数 = 1。オス/メス = メス。ピッチ = 3.96mm。実装タイプ = ケーブルマウント。接続方向 = ライトアングル。結線方法 = IDC。定格電流 = 7A。表面処理：コンタクト = ニッケルの上に錫。シリーズ = MTA-156。動作温度 Min = -55.0℃。動作温度 Max = 105.0℃。定格電圧 = 600 → 0 V ac。ハウジング材質 = ナイロン。TE Connectivity MTA-156 IDC閉端コネクタアセンブリ. MTA-156 IDC閉端コネクタレセプタクルアセンブリには、3.96 mmのセンターライン上にIDCコンタクトが事前に装着されているので、サイズが18-26 AWGのより線ディスクリートワイヤに対応します。 これらのMTA-156 IDC閉端コネクタは左右に連結可能で、白色ナイロン製の6/6 UL94V-2ハウジングにリブが成形されているので、誤かん合が防止されます。この製品はロッキングランプと分極タブを備えています。 これらのMTA-156閉端レセプタクルコネクタのIDCソケットコンタクトには、つや消しスズめっきが施されています。 品番X-640431-Xは18 AWGのディスクリートワイヤに対応 品番X-640426-Xはロッキングランプを備え、18 AWGのディスクリートワイヤに対応 品番X-641148-Xはロッキングランプを備え、18 AWGのディスクリートワイヤ(金めっき)に対応 品番X-640428-Xはロッキングランプを備え、22 AWGのディスクリートワイヤに対応 品番X-640429-Xはロッキングランプを備え、24 AWGのディスクリートワイヤに対応 品番X-640427-Xはロッキングランプを備え、20 AWGのディスクリートワイヤに対応 品番X-643817-Xはロッキングランプと極性タブを備え、18 AWGのディスクリートワイヤに対応 品番X-643818-Xはロッキングランプと極性タブを備え、20 AWGのディスクリートワイヤに対応 品番X-643819-Xはロッキングランプと極性タブを備え、22 AWGのディスクリートワイヤに対応. 閉端タイプ 定格電流: 7 A

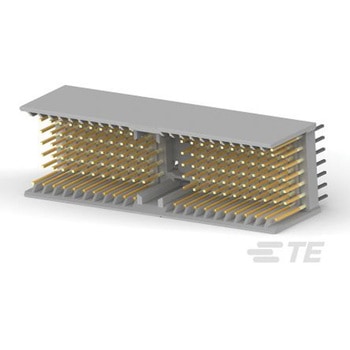

TE Connectivity VITA 46 VPX準拠のMULTIGIG RTバックプレーンコネクタ。VITA 46 VPX準拠のMULTIGIG RTバックプレーンコネクタシステムでは、10 Gbit/s以上の高速データレートが可能です。VPXを使用すれば、VMEよりも速いレートでデータを伝送し、少ないピン数で帯域を拡張することができます。MULTIGIG RT VITA 46高速バックプレーンシステムには、バックプレーンレセプタクルコネクタとドーターカードコネクタが含まれています。これらのMULTIGIG RT VITA 46高速バックプレーンコネクタは、フットプリントを最適化したモジュラ設計を採用することで、信号品質を向上しています。千鳥配列の差動ペアでフットプリントノイズを最小限に抑えます。これらのVITA 46バックプレーンコネクタは、モジュラ設計を採用することで、多様な組み合わせで使用することができるので、設計の柔軟性が向上します。柔軟性の高いウェーハー配列オプションにより、カスタマイズも可能になります。これらのMULTIGIG RT VITA 46バックプレーンコネクタは、堅牢なピンレスインターフェイスを備えているので、信頼性と耐久性が向上し、優れたクロストーク性能を発揮し、未かん合状態でのESD保護が実現します。このコネクタは極性を備えているので、誤かん合を防止できます。また、コンプライアント基板ピンを搭載しているので、製造効率と優れた電気的性能を発揮できます。品番1410187-3はドーターカードコネクタ - センターモジュール、差動 品番1410190-3はドーターカードコネクタ - センターモジュール、シングルエンド 品番1410189-3はドーターカードコネクタ - 左エンドハーフモジュール、ユーティリティ 品番1410140-1はバックプレーンコネクタ - センターモジュール 品番1410142-1はバックプレーンコネクタ - 右エンドモジュール 品番1410186-1はバックプレーンコネクタ - 右エンドハーフモジュール。特長と利点。VITA 46 VPXに準拠 10 Gbit/s以上の高速データ転送 柔軟な設計に対応できるモジュラ設計 最適化されたフットプリントで信号の品質を向上 ピンレスインターフェイスで信頼性を向上 優れたクロストーク性能 ESD保護を提供 カスタマイズ可能なウェハーインターフェイス 誤かん合を防止する極性化。コンプライアント基板ピンで、優れた電気性能を発揮。製品用途の情報。これらのMULTIGIG RT VITA 46高速バックプレーンコネクタは、信号品質の優れた高速データ伝送を必要とする、要件の厳しい用途に適しています。用途には、軍事、航空宇宙、防衛、堅牢なミッションクリティカル用途、大容量データストレージ、ハイエンド / ミッドレンジサーバー、通信機器などがあります。
