23ページ目:

クランプ、アンクランプが簡単にできます。 一度適正な量をねじ込めば、レバーを押したり起こしたりする操作のみで、クランプアンクランプが行えます。 オネジタイプはネジ部が回転しますのでレバーの向きを任意調整できます。 【使用例使用方法】 オネジ回転タイプの取付方法 1.レバーをクランプ側へ倒した状態で相手側のネジ穴にねじ込みます。 2.レバーを任意の向きまで戻します。 3.レバーをアンクランプ側へ倒してから、マイナスドライバーでレバーでのクランプ具合を調整します。

パッド部分に黄銅またはポリアセタールを使用しているため、ワークを傷つけません。

ロックボタンを押すとノーズが飛び出し、リリースボタンを押すとノーズが引っ込み位置決めが解除できる、ハンド操作のインデックスっプランジャーです。

樹脂製のため、走行音が静かです。 ボルト無しタイプのローラーピンはお客様にてご用意ください。 衝撃荷重、アキシアル荷重が加わるようなご使用はお避けください。 許容荷重は回転数300min-1、総回転数100万回転で試験したラジアル許容荷重です。 使用条件により変化いたしますので、製品選定の目安としてください。

2針式のダイアルインジケーターで回転数を正確に読取りできます。 一回転させた時に長針は一回転して短針は1目盛り進みます。(逆回転は目盛りが戻ります)

インジケーターと組み合わせて使用ができ、段取り替えで発生するテーブル移動など送り調整後のロックに最適。ワンタッチ操作で確実にロックができ、段取り改善に有効です。

角度のある面や鋳肌など安定しない面のクランプに最適。半球の反転防止機能付きです。先端形状：セレーション

角度のある面や鋳肌など安定しない面のクランプに最適。半球の反転防止機能付きです。先端形状：フラット

加工ワークのビビリを簡単に解消。省スペースで配置可能です。六角レンチで締め込むことでシャフトを強力に固定できます。

加工ワークのビビリを簡単に解消。省スペースで配置可能です。

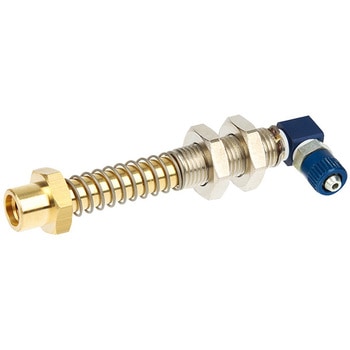

吸着パッドに接続するL型ホルダ。スプリングによるストローク機構で、ワーク高さのばらつきに追従し吸着できるバッファ付きホルダです。

吸着パッドに接続するストレートL型ホルダです。

吸着パッドに接続するT型ホルダ。スプリングによるストローク機構で、ワーク高さのばらつきに追従し吸着できるバッファ付きホルダです。

吸着パッドに接続するストレート型ホルダです。

吸着パッドに接続するストレート型ホルダ。スプリングによるストローク機構で、ワーク高さのばらつきに追従し吸着できるバッファ付きホルダです。

多段形状(ベローズ)で、ベローズ数が特に多いタイプです。包装物など軟質で変形しやすいワークの吸着も可能です。

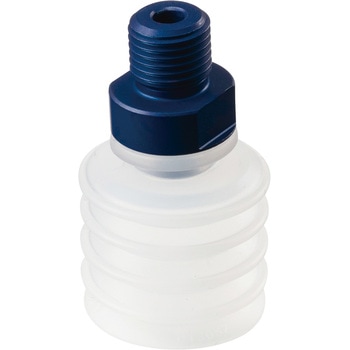

多段形状(ベローズ)で吸着面の凹凸や傾斜に対応します。包装物など軟質で変形しやすいワークの吸着も可能です。

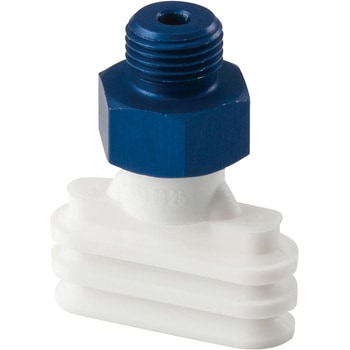

パッドは長円で吸着面積を広くとることができ、かつ多段形状(ベローズ)で吸着面の凹凸や傾斜にも対応できます。

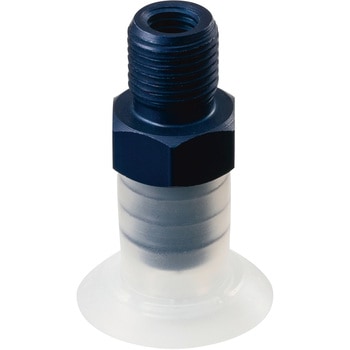

平らでシート状のワークに最適です。パッド内側のリブ形状が吸い込みを防止、パッド表面全体で吸着します。

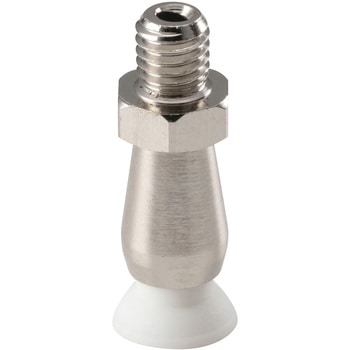

パッドに深さがあり、曲面・球面のあるワークも確実に吸着できます。

パッドは長円で吸着面積を広くとることができます。細長いワークに最適です。

負荷が大きく荷重がかかる箇所でも適用できます。

レバーの旋回が非常にスムーズグリップを180°回すとノーズが引っ込み位置決め解除ができます。グリップは180°の位置で本体のノッチ(切欠き)におさまり、ノーズが引っ込んだ状態で確実にロック(固定)できます。ノッチから外すとノーズは内蔵スプリングによって元の状態に戻る、ハンド操作のスプリングプランジャーです。RoHS指令適合製品です。

負荷が大きく荷重がかかる箇所でも適用できます。

ワークを傷付けないウレタンパッド付きです。(接着剤にて固定)

外周ローレットにより指先での素早い操作が可能です。

外周ローレットにより指先での素早い操作が可能です。

面で力を受けますので、ワークが軟質な場合や、締め付け力が掛かる場合、角度がある場合などに使用できます。相手側が傷を嫌う場合、角度のある場合に最適です。

・ワークをかさ上げでき、クランプユニットへのツール干渉を回避することができます。【プルフィックス特長】・ワークを下から引込むことで治具と工具の干渉なく、同一工程での5面加工が可能に! ・テーパー 2 面拘束により、5μm の繰り返し位置決め精度を実現!・工具干渉がなくなり加工工程が大幅に集約できます。・高精度なサブプレート交換を素早く行えます。

・ワークをかさ上げでき、クランプユニットへのツール干渉を回避することができます。【プルフィックス特長】・ワークを下から引込むことで治具と工具の干渉なく、同一工程での5面加工が可能に! ・テーパー 2 面拘束により、5μm の繰り返し位置決め精度を実現!・工具干渉がなくなり加工工程が大幅に集約できます。・高精度なサブプレート交換を素早く行えます。

・ワークをかさ上げでき、クランプユニットへのツール干渉を回避することができます。【プルフィックス特長】・ワークを下から引込むことで治具と工具の干渉なく、同一工程での5面加工が可能に! ・テーパー 2 面拘束により、5μm の繰り返し位置決め精度を実現!・工具干渉がなくなり加工工程が大幅に集約できます。・高精度なサブプレート交換を素早く行えます。

・ワークをかさ上げでき、クランプユニットへのツール干渉を回避することができます。【プルフィックス特長】・ワークを下から引込むことで治具と工具の干渉なく、同一工程での5面加工が可能に! ・テーパー 2 面拘束により、5μm の繰り返し位置決め精度を実現!・工具干渉がなくなり加工工程が大幅に集約できます。・高精度なサブプレート交換を素早く行えます。

・ワークをかさ上げでき、クランプユニットへのツール干渉を回避することができます。【プルフィックス特長】・ワークを下から引込むことで治具と工具の干渉なく、同一工程での5面加工が可能に! ・テーパー 2 面拘束により、5μm の繰り返し位置決め精度を実現!・工具干渉がなくなり加工工程が大幅に集約できます。・高精度なサブプレート交換を素早く行えます。
