センサなどを乗せた Conta 規格の小型基板(Conta モジュール)を、SPRESENSE に繋ぐためのベースボードです。最大四つのモジュールを同時接続できます。ベースボード上には Wi-Fi モジュール「ESP-WROOM-02」(シリアル接続)も搭載しているので、SPRESENSE に無線 LAN を追加できます。内容物：Conta ベースボード基板 × 1ナイロンスペーサー(M2 × 11 mm) × 8ナイロンネジ(M2 × 5 mm) × 8(SPRESENSE は付属しません)

長さ90mmの曲げセンサです。 出力される抵抗値によって、一方向の曲げ具合とどちらの側が曲げられているかを検出できます。 柔軟な素材で非常に薄く(測定部分が旧製品より約0.1 mm薄くなりました)、高解像度かつ耐久性に優れ、ゲームやリハビリ、ページめくり検出のインターフェースなど、幅広い用途に応用可能なセンサです。

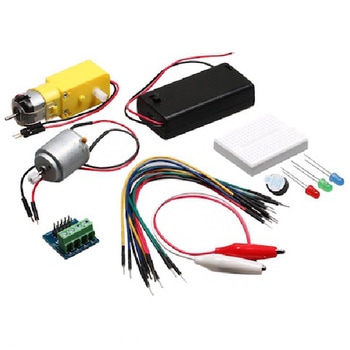

MESH(メッシュ)はソニー製のブロック形状のツールで、様々な玩具や装置を組み立てることができます。 このキットは、MESH GPIOと組み合わせて、モーターを回す、LEDを点灯する、ブザーを鳴らすといった実験ができる電子部品セットです。 MESH GPIO本体は付属していません。 MESH GPIO専用のモータードライバ、モーター2種、電子工作入門に最適な抵抗内蔵LEDとブザー、ブレッドボードとジャンパワイヤが含まれています。 紙による説明書は付属していません。 MESHチームが作成したガイドブックが公開されています。

Raspberry Pi上で動作するMESHハブ(RaspberryPi向けアプリ)の動作確認用表示基板です。 開発した端末が近くにないとMESHタグが動作しないというのが、MESHの弱点でした。MESHハブというアプリを使用すると、Rasberry Pi 3にMESHタグの動作の管理を任せることで、スマートフォンを持って離れても、自宅にあるMESHタグはMESHハブ(Raspberry Pi 3)と連携し動作させることができるようになります。

micro:bitを挿すことができるエッジコネクタです。 自分で基板を設計したい場合に使用します。 基版と水平にmicro:bitが挿さります。 横方向は1.27mmピッチですが、縦方向は1.9mmピッチです。 1.27mmピッチのユニバーサル基板には挿さりません。

8x2行の小型LCDモジュール(I2C接続)を搭載したピッチ変換基板です。5Vマイコン用で、プルアップ抵抗は実装済みです。 I2C接続小型LCDモジュールは、コンパクトで使用するピンも少ないのですが、ピンピッチが1.5mmと狭いため、Arduinoやブレッドボードには直接取り付けることができません。そこで2.54mmピッチに変換する基板に搭載しました。I2Cのプルアップ抵抗も実装済みなので、使用するピンヘッダをはんだ付けするだけですぐに使えます。コントラストは、ソフトウェアで設定できます。Arduino Uno R3などに直接接続できるピン配置になっています。 LCDへは、5Vを抵抗で分圧して供給しています。そのため、LCDの電力消費によって若干ですが供給電圧が昇降します。そのため、電源供給が不安定になる可能性があります。 なお、通信方式がI2Cなので、Arduino標準のLCDライブラリ(LiquidCrystal.h)では動作しません。

8x2行の小型LCDモジュール(I2C接続)を搭載したピッチ変換基板です。3.3Vマイコン用で、プルアップ抵抗は実装済みです。 I2C接続小型LCDモジュールは、コンパクトで使用するピンも少ないのですが、ピンピッチが1.5mmと狭いため、Arduinoやブレッドボードには直接取り付けることができません。そこで、2.54mmピッチに変換する基板に搭載しました。I2Cのプルアップ抵抗も実装済みなので、使用するピンヘッダをはんだ付けするだけですぐに使えます。コントラストは、ソフトウェアで設定できます。Arduino Pro 328(3.3V/8MHz)などに直接接続できるピン配置になっています。mbedでも使えます。 5V版の製品と基板を共用しているため、この製品には部品がはんだづけされていない箇所がありますが、不良ではありませんので安心してお使いください。 なお、通信方式がI2Cなので、Arduino標準のLCDライブラリ(LiquidCrystal.h)では動作しません。

NXP社製の温度センサLM75Bを、ブレッドボードで使用できるようにピッチ変換する基板です。I²Cで通信します。 電源電圧は2.8Vから5.5Vです。

NXP社のPCA9632DP1を搭載した、I2C接続の4チャネルLEDドライバ基板です。PWM制御によるLEDの濃淡も表現できます。ボード上にはLEDも搭載しているので、I2Cバスに繋ぐだけで、4つのLEDが滑らかに光ります。また、このLEDは基板を複数並べた場合、等間隔で直線状になります。 詳しい制御の方法は、メーカのWebサイトやPCA9632DP1のデータシートを参照してください。 4chの独立したLEDポート オン/オフおよび256段階(8ビット)のPWM階調制御が可能 独立制御/グループ制御が可能 基板上に、4つの赤色LEDを搭載 LEDポートの吸い込み能力：25mA 基板に外部ドライブ用信号ピンを搭載 I²C用プルアップ抵抗用のパターンあり(抵抗は未実装)

Conta規格のContaモジュールを、Arduinoや互換ボードに繋ぐための拡張ボードです。最大6個のContaモジュールを同時に接続できます。Contaモジュールと本シールドは、I2C、SPI、汎用I/Oによる接続が可能で、複数のモジュール、複数のインターフェースの共存が可能です。 ※Conta規格とは、ブレークアウト基板の外形/コネクタ/信号配列などに一定の規約を設けることで、各基板間の相互接続性を確保するための規格です。 Contaモジュールコネクタ ×6(M1～M6のU字のコネクタ1組で1モジュール分) I2Cバスはプルアップ済み(2.2kΩ) 各I2CコネクタのIO4信号はプルアップ済み(4.7 kΩ)

NXP社製のステッピングモーターコントローラPCA9629APWを搭載したピッチ変換基板です。 I²Cバス経由で書き込んだレジスタの設定値を元に、ステッピングモーター用のパルスを生成します。なお、PCA9629APW は、モータードライバを内蔵していません。したがって、モータに合わせて別途ドライバをご用意ください。 4相のユニポーラステッピングモーターをコントロール可能 25mAのモーター用出力ポートを4つ搭載 1相、2相、および1-2相駆動方式に対応 モーターのステップ数、もしくは連続動作を設定可能 モーター停止時の状態を設定可能 起動時のランプアップ、停止時のランプダウンをプログラム可能 ステップカウンタは32ビット長 ウォッチドッグ機能を搭載 4ポートのGPIOを搭載 ICからの各種割り込み機能を搭載 インターフェースはI2C I²C アドレスは0x40(0100 000x)～0x5E(0101 111x)に設定可能 I²C用プルアップ抵抗用のパターンあり(抵抗は未実装)

ローム社のアナログ出力温度センサを搭載したセンサモジュールです。 動作電圧は2.4V～5.5Vです。 センサ出力は、電源電圧にかかわらず温度に逆比例したアナログ電圧で出力されます。 本製品は単体での使用はもちろん、Contaベースシールドに搭載することもできます。 ピンヘッダは、はんだ付け済みです。 ※Conta規格とは、ブレークアウト基板の外形/コネクタ/信号配列などに一定の規約を設けることで、各基板間の相互接続性を確保するための規格です。

ローム社のホールセンサBU52061NVXを搭載したセンサモジュールです。センサは、一定の磁界を検出するとデジタル信号を出力します。動作は両極検出なので、S極でもN極でも磁石が近づけば反応します。磁石を取り付けたドアの開閉を検出したいときなどに利用できます。本製品は単体での使用はもちろん、Contaシールドに搭載することもできます。ピンヘッダは、はんだ付け済みです。 ※Conta規格とは、ブレークアウト基板の外形/コネクタ/信号配列などに一定の規約を設けることで、各基板間の相互接続性を確保するための規格です。

I²C通信用のレベルシフトボードです。 Nexperia社製のデュアルNチャンネルFETのBSS138PSを使用しています。 5V系回路と3.3V系回路間でI²C通信をするために使用します。 プルアップ抵抗を実装済みです。

MESH GPIOタグ用の拡張ボードです。 MESH(メッシュ)はソニー製のブロック形状のツールで、様々な玩具や装置を組み立てることができます。 本ボードにはNch FETを搭載しており、GPIOタグのPWMピンでこのFETを制御します。例えば、たくさんのLEDを光らせたり、GPIOタグだけでは扱えないような大きな電流のコントロールが可能になります。 全ての部品が実装済みですが、別途外部電源が必要です。

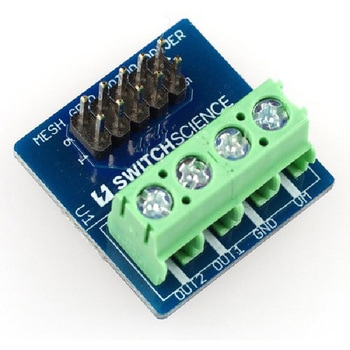

MESH GPIOタグ用の拡張ボードです。 MESH(メッシュ)はソニー製のブロック形状のツールで、様々な玩具や装置を組み立てることができます。 本ボードにより小型のDCモータ1個をコントロールできます。 全ての部品が実装済みですが、別途DCモータとモータ用の電源が必要です。

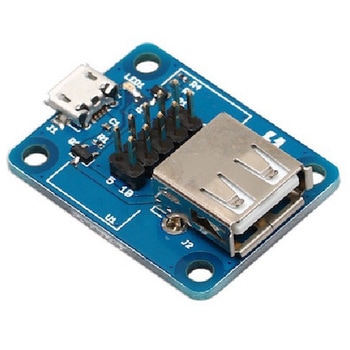

MESH GPIOタグを使ってUSB電源のON/OFFを制御するモジュールです。USBによる給電で動作するデバイスの電源をON/OFFできます。MESH GPIOタグのVOUT端子とUSBの5V出力が連動します。出力がONになると基板上の赤色LEDが点灯します。このモジュールの他に、microUSBケーブル、USB電源が必要です。USBの通信機能は使用できません。

MESH GPIOタグを使ってサーボモータをコントロールするためのボードです。 MESH GPIOタグのPWMピンを使ってサーボモータの角度を制御できます。 使用するサーボモータに合わせて外部電源が必要です。

Espressif Systemsの無線通信モジュール(Wi-Fi + Bluetooth) ESP-WROOM-32と、GROVEコネクタ、USB-シリアル変換IC FT231XS、3.3Vレギュレータ、リセットスイッチ、動作モード切り替え用スイッチが一体となった開発ボードです。 ESPr Developer 32と同様の使用感でGROVEのモジュールを使用できます。 ESP-WROOM-32 Wi-Fiモジュール搭載 ファームウェア書き換え回路搭載 ファームウェアの書き換えについて。 ESP-WROOM-32 のファームウェアの書き換え手順は、ESPr Developer 32 と同様の手順となっています。 外部電源端子について。 リセットスイッチの脇に外部電源用の入力端子が設置してあります。出荷時には未実装状態になっているので、必要に応じてコネクタや端子などを実装してください。入力電圧は 4.0V ～ 6.0Vとなっています。

温湿度・気圧センサ(BME280)、CO2センサ(SCD40)、照度センサ(VEML7700)を搭載した RP2040 マイコンボード(Picossci)です。マイコン部にはPicossci RP2040 ピッチ変換基板を採用しており、Qwiicコネクタも搭載してるので、他のセンサやインターフェースなども手軽に拡張できます。CPU周辺機能として、 汎用LED x 3(黄緑 x 2/赤 x 1)、レバースイッチ(左右・押し込み)、グラフィック液晶接続コネクタ、microSDカードソケットが標準搭載されていて、ソフトウェアから直接利用できます。さらに、GPIOは配線パターンのみ搭載しているので、必要に応じて部品をはんだ付けして拡張できます。RESET ボタン、BOOTSELボタン搭載USB Type-C コネクタ搭載※以下は配線パターンのみ(部品をはんだ付けすれば動きます) 10ピン拡張ピン(2.54 mm ピッチ) ┗ 8 x GPIO(GPIO0 ～ 7) ┗ 3.3 V電源出力ピン ┗ GNDピン 12ピン拡張ピン(2.54 mm ピッチ) ┗ 4 x GPIO(GPIO18 ～ 21) ┗ 4 x アナログ入力ピン(GPIO26 ～ 29と共用) ┗ 5 V電源入力ピン(USBの 5 V入力と併用可能) ┗ 3.3 V電源出力ピン ┗ 2 x GNDピン
