クランク形状のアンカーボルト(M12・M18)です。基礎の主筋を避けてアンカーボルトを基礎の中心に設置することができます。

柱と梁、梁と梁を緊結する時に使用します。後施工金物4はせん断力のみを伝える金物(せん断キー)としても使用できます。既存住宅等の耐震補強に「後施工金物」を使用することにより容易に梁増設ができます。新規梁を下から施工でき、羽子板等で施工できない場合でもビス止めなので容易に施工できる画期的な金物です。ビス止め金物なので新築の化粧梁等に使用でき、木材の欠損を抑えられます。外壁等がある場合でも梁等の増設が容易で羽子板ボルトの施工ができない部分でも可能です。後施工金物1・2・3・4とも、105用と120用があります。

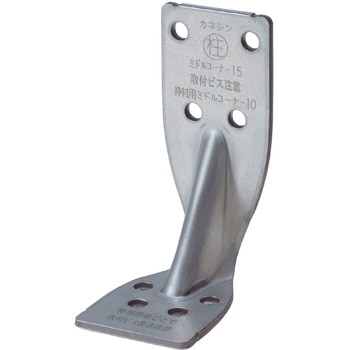

床合板仕様の場合、床合板(30mmまで)の上から接合できますので、面倒な床合板の欠き込みが不要です。 枠材仕様の場合、枠材(30mm)の上から接合できますので、面倒な枠材の欠き込みが不要です。 本体の幅が30mmのため、真壁等で筋かいとの取り合いの場合に最適です。 ホールダウン金物10kNを使用しなければならない柱頭・柱脚の接合に使用できます。 外周部に金物を出さずに使用できます。 接合ビスの頭が四角穴なので、ビットの破損がほとんどありません。 本体・ビス共にクロムフリーを実現し、環境に配慮した製品となっております。

背面リブ補強を設けることにより、打込み時の変形を抑制し、施工性が向上しました。 先端部の面取りを内側に向けているため、打込み時に製品が開きづらく施工性が向上しました。 金物内側の爪により、足を短くしても所定の耐力を有しており、施工性も向上しました。 逆三角形のため、木材にめり込みやすくなっています。

高耐力60.0kNまでの引抜きに対応可能です。四角穴ビスの簡単施工を実現しました。クロムフリー金物で、環境にやさしい製品です。

多くの製品で使用しているオリジナル専用ビスCPQ-45を使用しているため、現場施工管理が楽に行えます。ビスの長さが45mmと短く、ビスの使い分けがないため、スピーディーに施工できます。ホールダウン金物10kN用を使用しなければならない柱頭・柱脚の接合に使用できます。上下階の管柱と横架材の接合は梁成180mm以上(上下2枚)で使用できます。上下の方向に関係なく使用できます。本体の板厚が0.6mmなので構造用合板及びALC等の外壁材をそのまま張ることができます。接合ビスの頭が四角穴なので、ビットの破損がほとんどありません。エンボス加工により頭が表面に出っ張りません。ステンレス製なので耐食性に優れています。軽量なので現場作業が容易です。

フラットタイプとコーナータイプの2種類あります。

木材吊木のような割れや施工後の痩せによる天井面の波打ちの心配がありません。金物なので均一な耐荷重が見込めます。

ハウスプラス確認検査(株)において性能試験を行い、Cマーク金物S-65相当耐力品の確認をしております。取付け箇所を選ばない製品となっておりますので、バルコニー部分の開口脇等帯金物で施工しづらい部分の差し替えが可能な製品となっております。壁内に収まる金物となっているため、建物内周部でも使えます。

(財)建材試験センターにおいて品質性能試験を行い、ホールダウン金物10kN 相当耐力品の確認をしております。取り付け箇所を選ばないため、バルコニー部分の開口脇等帯金物やホールダウン10kN用金物で施工しづらい部分での使用が可能です。壁内に収まる金物となっているため、建物内周部でも使えます。クロムフリー金物で、環境にやさしい製品です。

断熱材がボ一ドタイプでもマットタイプでも対応できます。断熱材の厚み(30mrrv 55mm)に合せて、爪を付け ていますので、位置決めが楽に行えます。

既存住宅等の耐震補強にも最適です。 床合板(30mmまで)の上から接合できますので、面倒な床合板の欠き込みが不要です。 本体幅が45mmとコンパクトでリフォーム時にも納まりが良く、施工性が向上しました。 本体・ビス共にクロムフリーを実現し、環境に配慮した製品となっております。 外周部に金物を出さずに接合できます。 接合ビスの頭が四角穴なので、ビットの破損がほとんどありません。

床合板(30mmまで)の上から接合できますので、面倒な床合板の欠き込みが不要です。外周部に金物を出さずに接合できます。本体幅が30mmで納まりが良く、施工性が向上しました。板厚が1.6mmと薄く軽量コンパクト設計なので、現場での持ち運びが楽に行えます。接合ビスの頭が四角穴なので、ビットの破損がほとんどありません。本体・ビス共にクロムフリーを実現し、環境に配慮した製品となっております。

クランク形状になっており基礎の主筋を避けてアンカーボルトを基礎の中心に設置することができます。先端を笠形(面形状)にしておりますので、優れた引抜き力を発揮します。クランク形状により主筋を避けてアンカーボルトを基礎の中心に施工することができます。Zマーク アンカーボルト(M12・M16)同等認定品。

先端が笠形になっており埋込みやすく、さらに埋込み位置に目印(刻印)が付いており施工性が向上します。先端を笠形(面形状)にしておりますので、優れた引抜き力を発揮します。先端部の形状が笠形のため、向きを気にする必要がなく、施工性に優れています。Zマーク アンカーボルト(M12・M16)同等認定品。

床合板(30mmまで)の上から接合できますので、面倒な床合板の欠き込みが不要です。 外周部に金物を出さずに接合できます。 軽量コンパクト設計なので、現場での持ち運びも非常に楽になりました。 ビスが少数で接合できます。 接合ビスの頭が四角穴なので、ビットの破損がほとんどありません。 本体・ビス共にクロムフリーを実現し、環境に配慮した製品となっています。

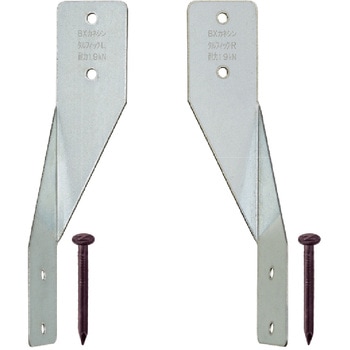

屋根が風圧で吹き上げられないよう、母屋、桁に確実に接合するためにたる木の側面に緊結する金物です。右用・左用があり、たる木に対して左右どちらからでも施工できます。本体の板厚が0.6mmなので構造用合板等をそのまま張ることができます。右用・左用があり、たる木に対して左右どちらからでも接合できるため、ケラバ側やたる木間距離が短い場合でも納まりよく施工可能です。軒先から棟木に向かって、たる木の左側に接合する場合はタルフィック・Lを、右側に接合する場合はタルフィック・Rを使用します。軽量なので現場作業が容易です。

45mm厚までの枠材を介して土台・基礎と柱、柱と横架材、上下階の柱を接合するビスどめタイプのクロムフリーホールダウン金物です。パネル工法に最適です。柱に枠材(厚さ45mmまで)を介して施工できます。真壁パネル工法の枠材や入隅時の受材を介したまま施工できるため、枠材・受材の欠き込みが不要です。めり込み防止用に枠材を設けた場合でもご使用いただけます。ボルトのクリアランスは金物取付け面から18mm～33mmまでに対応しています。本体の取付け高さは、土台・横架材の面から100mm以上に対応します。

バネが木痩せに追随しナットのゆるみを防止する羽子板ボルトです。羽根の折込み部分に六角ボルトの頭が納まり空回りしないため、締付け作業が片側で行えます。羽根にバネと六角ボルト(M12×225)を組み合わせて使用します。羽根の折込み部分に六角ボルトの頭が納まり空回りしないため、ナットの締付け作業が片側で行えます。付属のバネが木痩せに追随してボルトを引寄せます。羽根の刻印が締め忘れ防止機能を担っており、目視で締付けチェックができます。かんざし用ボルトの穴芯からボルト先端までの規格サイズはナットを締付けると一般的な255mmとなります。

羽根部とボルト部を一体成形した羽子板ボルトです。羽根部にナットが付いているため、かんざしのボルトの締付け作業が片手で行えます。羽根部とボルト部がプレス加工による一体成形となっています。羽根部にナットが付いており、かんざしのボルトのナットが不要で片手で作業が行えます。羽根部をコンパクトにすることで、4寸巾の木材で座掘り無しの場合でもネジ山が十分に確保でき、ナットが締めやすくなっています。かんざし用ボルトの穴芯からボルト先端までの規格サイズは一般的な255mmです。

かんざし用ボルト穴をエンボス加工し、羽根部を短くした羽子板ボルトです。ボルト穴を強化することで、通常の羽子板ボルトに比べ羽根部を短くすることができ、4寸角材に通した場合でも、材面に干渉しづらくなります。羽根部を短くしたことで4寸巾の木材で座掘り無しの場合でもネジ山が十分に確保でき、ナットが締めやすくなっています。かんざし用ボルトの穴芯からボルト先端までの規格サイズは一般的な255mmです。

横架材継ぎ手を補強するくぎどめの短ざく金物です。並列2枚張りでも使用可能なため、片面だけの施工で高耐力確保が可能です。1枚で10.4kN、2枚で17.8kNと高耐力のため、耐震等級の接合部チェックが有利になります。2枚で使用する場合は、並列使いや両面使いで施工することができます。金物中央部の爪により位置決めが容易で、刻印線によりまっすぐに取付けられます。

柱と土台、柱と横架材を接合する柱頭柱脚用金物です。床合板の上から施工できます。板厚が薄く、最小設計された補強リブによりパネル仕様に最適です。また、背割り材でも柱の中央に取付けが可能です。補強リブが最小設計のため、パネル仕様の箇所でも枠材の欠き込み不要で金物の取付けが可能です。背割りのある柱でも、背割りを避けてビスが打ち込めます。金物の柱側の凹形状を木材の背割り部分に均等に合わせることにより、位置合わせを簡単に行うことができます。床合板(30mmまで)の上から接合できますので、面倒な床合板の欠き込みが不要です。ステンレス製のため耐食性に優れています。

27～45mm厚の枠材を介して柱と土台、柱と横架材を接合する柱頭柱脚用金物です。簡単施工でホールダウン金物10kN用のかわりに使用できます。枠材は、縦勝ち横勝ちどちらでも施工可能でパネル工法などに最適です。柱・横架材に枠材(幅78mm以上、厚さ27mm～45mmまで)を介して施工ができるため、パネル工法などの施工時に現場での枠材欠き込み作業などが軽減されます。本体幅が45mmとコンパクトで耐力面材の真壁仕様でも納まりがよく、施工性が向上します。枠材は縦勝ち横勝ちどちらでも施工が可能です。床合板(30mmまで)の上から接合できますので、面倒な床合板の欠き込みが不要です。ホールダウン金物10kNを使用しなければならない柱頭・柱脚の接合に使用できます。外周部に金物を出さずに接合できます。

柱と土台、柱と横架材を接合する柱頭柱脚用金物です。従来品よりビスを1本減らしたことで、施工時間が短縮できました。また、サイズを小さくしたことで上下階の管柱と梁成105mmの横架材の接合部でも金物が干渉せず施工できます。上下階の管柱と横架材の接合は梁成105mm以上(上下2枚)で使用できます。本体の板厚が0.6mmなので構造用合板等をそのまま張ることができます。エンボス加工によりビス頭が表面に出っ張りません。軽量なので現場作業が容易です。

角度のついた2枚の板をナットで締付けフラットにするため、従来のバネ付座金よりナット締付けの目視確認が容易です。角度のついた2枚の板をナットで締付けフラットにすることで、従来の座金と同等の性能を発揮します。ナットの締付け忘れを確認できます。従来のバネ付座金よりナット締付け前後の差が大きいため、ナットの締付けの目視確認が容易です。

バネ付の座金は、木痩せなどによるボルトの弛みを一目で確認でき、締付け忘れが防止できます。スプリングワッシャーと座金を一体化し現場作業を簡略化しました。ナットの締付け忘れや木痩せの状態を確認できます。

バネ付の座金は、木痩せなどによるボルトの弛みを一目で確認でき、締付け忘れが防止できます。スプリングワッシャーと座金を一体化し現場作業を簡略化しました。ナットの締付け忘れや木痩せの状態を確認できます。バネ付丸座金は、座掘りの穴径がバネ付角座金よりも小径で収まります。

壁倍率2倍用の筋かいを接合する筋かい金物です。金物工法※のスリットやプレセッタータイプMの下端にあるアゴ受けに干渉することなく施工できます。(※プレセッター、プレセッタータイプM、プレセッターSU)金物工法(プレセッター、プレセッタータイプM、プレセッターSU)使用時、スリットや金物に干渉しない設計となっています。柱と横架材に留め付ける筋かい金物のため、複合応力の検討が不要となります。筋かいの角度に合わせ施工が可能なビス位置設計となっています。在来工法では内付けでも外付けでも使用可能です。※金物工法は内付けのみ使用可能です。右勝手・左勝手がなく、とても便利です。

60kNまでのホールダウン金物に対応した両引きボルトです。色をつけることにより識別がしやすく、施工時や検査時の確認が容易になります。高耐力60kNまでのホールダウン金物に対応した両引きボルトです。横架材上端や下端からの空間の距離が800mmの場合でも、高耐力のホールダウン金物、高耐力フレックス両引きボルト(M16×600)、高耐力座金60で施工が可能です。

各種ボルト(M12・M16)の接合に使用する高さ50mmのナットです。

各種ボルト(M12・M16)の接合に使用する高さ50mmのナットです。

座金とボルトを一体成形したM12ボルトです。最小限の座掘りで木材とフラットになるため、木材の断面欠損を抑えることができます。また、座金部裏面の突起が空回りを防止します。最小限の座掘りで木材とフラットに施工できるため、木材の断面欠損を抑えることができます。(推奨座掘り寸法はΦ50×深さ7mmです。)座金裏面の3ヶ所の突起が木材に食込み空回りを防止するので、片側からのナット締めが可能となり、壁面仕上がり後もナットの追い締めが行えます。座金表面に四角穴を施しており、メーカーの他金物で使用するビスのビット(#3)を使用して空回りを防止することができます。

各種ボルト(M16)の接合に使用する高耐力用のナットです。

板厚が1.6mmで軽量の火打ち金物です。高所の作業性が向上しました。仕口加工が不要なため簡単に施工できます。プレスによる一体成形のため信頼性が高い金物です。

天井の吊木受け材と梁をつなぐ金物です。天井面の均一な仕上がりと、階下への防震効果が期待できます。〔防震吊木金物〕木材吊木のような割れや施工後の痩せによる天井面の波打ちの心配がありません。金物なので均一な耐荷重が見込めます。

基礎コンクリートの土間に設置し大引きを支えます。

基礎コンクリートの土間に設置し大引きを支えます。

基礎コンクリートの土間に設置し大引きを支えます。
