北川鉄工所
日本初のチャック専用工場を有し、国内シェア6割以上を誇るKitagawaのチャック。
その技術はパワーバイスやNC円テーブルのみならず、ロボットハンドにも活かされています。
"with HANDS， with SURPRISE!"私たちの商品をお使い頂くことで、お客様に感動を覚えていただける…
当社はそんな高品質な商品をこれからもグローバルにお届けして参ります。
会社情報
| 会社名 | 株式会社北川鉄工所 |
|---|---|
| 設立 | 1941/11/28 |
| 所在地 | 〒726-8610 広島県府中市元町77-1 |
チャックグリース CHUCK GREASE PRO北川鉄工所￥6,398税込￥7,038
1本
当日出荷
チャックの把握力が1.5倍に、寿命は約3倍になります。(一般グリース比)
用途チャックの取扱説明書をご参考に、市販のグリースガンで給油してください。仕様【NLGIちょう度】#2トラスコ品番698-7749材質混合物(水素処理重パラフィン系石油留分(50%以上60%未満)他)色白から淡黄色使用温度範囲(℃)-28～149容量(g)400容器ジャバラ密度(g/cm3)1.12危険物の類別非危険物摩擦係数0.06～0.1(LFW-1 回転往復試験機による)
パワーチャック用ソフトジョー(標準爪)北川鉄工所￥5,398～税込￥5,938～
1セット(3個)
当日出荷から翌日出荷
パワーチャック用ソフトジョー。
SJシリーズは従来型ソフトジョーSBシリーズのモデルチェンジ品であり、SBシリーズと完全互換性があります。
ピッチ(mm)1.5×60°(セレーションピッチ)関連資料パワーチャック用ソフトジョー 適応表・寸法表(0.48MB)
2爪ワークグリッパ ATシリーズ北川鉄工所￥229,800～税込￥252,780～
1台
翌日出荷から翌々日出荷
突起物ワークも確実把握。
エアシリンダを内蔵した薄型・軽量設計。
エア配管だけで取付け簡単。
バーワークやエアブローに最適の中空構造。
北川鉄工所 パワーチャックとのソフトジョー共用可能。
ロックバルブユニット使用により、配管を外して加工可能。
最高許容圧力(MPa[kgf/cm2])(エア)0.6[6.0]
スクロールチャック JNシリーズ 一体爪型・ストレートインロー北川鉄工所(1件のレビュー)￥85,980～税込￥94,578～
1個
当日出荷から7日以内出荷
スチールボデーの採用によりボデーの剛性アップを図り、耐久性の向上とより高速回転での使用を可能としました。
最高使用回転数(min-1[r.p.m])2500付属品内爪、外爪、生爪 1セットタイプ一体爪JIS規格JIS規格相当品
スクロールチャック 一体爪型・ストレートインロー北川鉄工所￥91,980税込￥101,178
1個
当日出荷
スチールボデー採用
画期的なスチールボデー、クロスガイドの採用
高剛性設計によりボデー歪を解消し、寿命の飛躍的な延びが実現しました。
2爪高精度大貫通穴径中空パワーチャック北川鉄工所￥549,800税込￥604,780
1個
翌日出荷
ジョーの浮き上がり軽減。_x000D_BT200、BBT200シリーズチャックとの互換性。_x000D_専用のTナット-プラス(オプション)の使用で再現精度0.01mm T.I.R.以下になり、ジョー交換時の再成形は不要となります。 詳しくはカタログをご確認ください。https://prod.kiw.co.jp/mtools/inc/catalog/CHall.pdf
ストローク(mm)【ジョー(直径)】23【プランジャ】23質量(kg)56.2(標準ソフトジョー付)貫通穴径(Φmm)Φ106慣性モーメント(kg・m2)1把握径(Φmm)最大315/最小54最大静的把握力(KN[kgf])104(外径把握時)/52(内径把握時)【最高回転時】44.2(外径把握時)許容入力外径把握時：最大40kN、内径把握時：最大20kN最大許容回転速度(min-1[r.p.m])3500

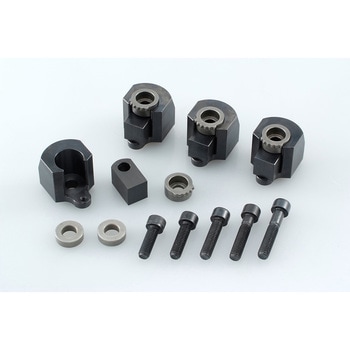

BRクイックジョーチェンジ用Tナット北川鉄工所￥96,980～税込￥106,678～
1個
翌日出荷
BR/BRTをクイックジョーチェンジチャックにアップグレードするオプション_x000D_既存のBR/BRTチャック、ソフトジョーをそのまま使用してクイックジョーチェンジチャックにできます。_x000D_セレーション位置の取付間違いがなく、誰が取り付けても同じセレーション位置になります。_x000D_ジョーを脱着しても把握精度は0.01mm T.I.R.です。ジョー交換時に再成形は不要です。
高精度大貫通穴径中空パワーチャック北川鉄工所￥269,800税込￥296,780
1個
翌日出荷
高精度大貫通穴径中空パワーチャック。_x000D_常識を覆す次世代の標準チャック。_x000D_ジョー成形直後の把握精度0.01mmT.I.R.以下。
仕様●許容最大入力(kN)：16.6●最高回転時の動的把握力(kN)：15.5●最大静的把握力(kN)：36適合ジョー：SJ05N1ストローク(mm)プランジャ：10質量(kg)6.2寸法L(mm)45寸法H(mm)10( max.)/0( min.)寸法A(mm)135角度(°)A2：30寸法F(mm)33寸法S(mm)20.75( max.)/4.25( min.)寸法D(mm)82.6寸法E(mm)3-M10寸法B(mm)60寸法C(mm)110(H6)寸法X(mm)15寸法T(mm)26.6( max.)/23.9( min.)寸法W(mm)10寸法Z(mm)M6×12最高圧力(MPa)許容油圧：3.3寸法P(mm)26貫通穴径(Φmm)33寸法Y(mm)4寸法M(mm)68.7寸法N(mm)M40×1.5(max.)寸法J(mm)20寸法A1(mm)96寸法G(mm)1( max.)/-9( min.)寸法K(mm)12寸法Q(mm)54寸法R(mm)14寸法U(mm)23寸法V(mm)1.8慣性モーメント(kg・m2)0.015把握径(Φmm)135(Max.) /7(Min.)適合シリンダF0933H最高回転速度(min-1)8000ストローク径(Φmm)ジョー：5.4
薄型デュアルロックチャック北川鉄工所￥549,800税込￥604,780
1個
45日以内出荷
ジョー平行移動後引込みの2段階把握。_x000D_慣性モーメントが小さいのでスピンドル加減速時間が短縮できる。_x000D_高把握精度0.01mmT.I.R.以下。_x000D_歪みやすいワークの加工に最適。_x000D_オプションんTnut-Plusをしようすると、ジョー脱着しても把握精度0.01mmT.I.R.以下となりジョー再成形不要。_x000D_外径把握専用
仕様●許容最大入力(kN)：24●最高回転時動的把握力(kN)(外径把握時)：20●最大静的把握力(kN)：60ストローク(mm)プランジャ：12厚さ(mm)胴：87質量(kg)(標準ソフトジョー付)17.2貫通穴径(Φmm)52慣性モーメント(kg・m2)0.0.95把握径(Φmm)最大Φ203/最小Φ19最高回転速度(min-1)5000ストローク径(Φmm)ジョー：5.5
精密中実エアチャック北川鉄工所￥379,800～税込￥417,780～
1個
翌日出荷から15日以内出荷
ミクロン台の繰り返し精度。_x000D_仕上げ、精密加工に最適。_x000D_エアシリンダ内蔵。_x000D_エアフィードチューブ(オプション部品)。
寸法H(mm)19寸法D(mm)20.6使用ジョー3寸法J(mm)2
精密中実エアチャック北川鉄工所￥429,800～税込￥472,780～
1個
翌日出荷から15日以内出荷
ミクロン台の繰り返し精度。_x000D_仕上げ、精密加工に最適。_x000D_エアシリンダ内蔵。_x000D_エアフィードチューブ(オプション部品)。
品名精密中実エアチャック KPCシリーズ繰返し精度(mm)0.0013
一体爪スクロールチャック北川鉄工所￥86,980税込￥95,678
1個
翌日出荷
安心、安定、使い易い。_x000D_KITAGAWAのスタンダードタイプ。_x000D_ストレートインロー。
仕様●ハンドルトルク(kgf・m)：3●ハンドルトルク(N・m)：29.4●最大静的把握力(kgf)：918●最大静的把握力(kN)：9●把握範囲(Φmm)：2～70(外径)/24～64(内径)質量(kg)1.5(標準ソフトジョー付)寸法L(mm)7寸法H(mm)35寸法A(mm)85寸法F(mm)3.5寸法D(mm)73寸法E(mm)16寸法B(mm)45寸法C(mm)60(H6)寸法W(mm)(1.5)(max.)/(-7)(min.)寸法P(mm)13貫通穴径(Φmm)16寸法M(mm)17寸法N(mm)28寸法J(mm)11寸法G(mm)3-M6寸法K(mm)15慣性モーメント(kg・m2)0.001最高回転速度(min-1)2500
ロータリーチャック北川鉄工所￥299,800～税込￥329,780～
1個
翌日出荷から65日以内出荷
専用エアチャック。_x000D_シリンダ内蔵でバックモータタイプにも取付られます。
使用空気圧力(MPa)最高：0.7回転トルク(N・m)9.8
デュアルロックチャック北川鉄工所￥949,800税込￥1,044,780
1個
45日以内出荷
多彩な把握で高い生産性を実現!KITAGAWAが開発した2段階把握。ジョーが平行移動してワークを把握、そして引込んで着座します。従来のジョー引込みチャックのようにジョーがZ方向に飛び出さないためワークとの干渉がなく、狭い部分や入り組んだ部分の把握が可能です。また、把握径はチャック外径までと広く、内径把握仕様でも使用できます。把握場所を選ばない多彩な把握で、様々なワークに対応します。前後工程に合わせた柔軟な加工に対応し、生産性の向上に貢献します。_x000D_量産加工に最適!防塵、グリス密封構造で、耐久性に優れたチャックです。量産加工、自動化ライン導入に最適です。_x000D_ジョー成形が簡単!ジョーには、セレーションジョーを採用。お客様自身で簡単にジョー成形が可能です。変種変量生産にも適しています。
ストローク(mm)プランジャ：14質量(kg)74(標準ソフトジョー付)寸法L(mm)M30×1.5寸法H(mm)44.5寸法A(mm)304寸法F(mm)50寸法D(mm)171.4寸法E(mm)3-M16寸法B(mm)132寸法C(mm)220寸法J(mm)75寸法K(mm)17寸法R(mm)30慣性モーメント(kg・m2)0.88最高回転速度(min-1)3000ストローク径(Φmm)ジョー：9
デュアルロックチャック北川鉄工所￥569,800税込￥626,780
1個
45日以内出荷
多彩な把握で高い生産性を実現!KITAGAWAが開発した2段階把握。ジョーが平行移動してワークを把握、そして引込んで着座します。従来のジョー引込みチャックのようにジョーがZ方向に飛び出さないためワークとの干渉がなく、狭い部分や入り組んだ部分の把握が可能です。また、把握径はチャック外径までと広く、内径把握仕様でも使用できます。把握場所を選ばない多彩な把握で、様々なワークに対応します。前後工程に合わせた柔軟な加工に対応し、生産性の向上に貢献します。_x000D_量産加工に最適!防塵、グリス密封構造で、耐久性に優れたチャックです。量産加工、自動化ライン導入に最適です。_x000D_ジョー成形が簡単!ジョーには、セレーションジョーを採用。お客様自身で簡単にジョー成形が可能です。変種変量生産にも適しています。_x000D_オプション:SB06B1。
仕様●許容最大入力(kgf)：1937(外径把握)・1285(内径把握)●許容最大入力(kN)：19(外径把握)・12.6(内径把握)●最大静的把握力(kgf)：5506(外径把握)・3671(内径把握)●最大静的把握力(kN)：54(外径把握)・36(内径把握)●使用最低入力(kN)(kgf)：5.0(510)●使用最低油圧力(MPa)(kgf/cm2)：0.9(9.2)適合ジョー：SJ06D1ストローク(mm)プランジャ：11.5質量(kg)18(標準ソフトジョー付)寸法L(mm)M26×1.5寸法H(mm)30寸法A(mm)169寸法F(mm)20寸法D(mm)104.8寸法E(mm)3-M10寸法B(mm)105寸法C(mm)140寸法N(mm)55寸法J(mm)42寸法G(mm)34(max.)/22.5(min.)寸法K(mm)17寸法Q(mm)7最高圧力(MPa[kgf/cm2])許容油圧：[外径把握]2.70(27.5)/[内径把握]1.70(17.3)慣性モーメント(kg・m2)0.08把握径(Φmm)25(標準ジョー)/25(オプションジョー)[最小]・140(標準ジョー)/158(オプションジョー)[最大]適合シリンダY1020R/RE最高回転速度(min-1)6000ストローク径(Φmm)ジョー：5.8
デュアルロックチャック北川鉄工所￥669,800税込￥736,780
1個
45日以内出荷
多彩な把握で高い生産性を実現!KITAGAWAが開発した2段階把握。ジョーが平行移動してワークを把握、そして引込んで着座します。従来のジョー引込みチャックのようにジョーがZ方向に飛び出さないためワークとの干渉がなく、狭い部分や入り組んだ部分の把握が可能です。また、把握径はチャック外径までと広く、内径把握仕様でも使用できます。把握場所を選ばない多彩な把握で、様々なワークに対応します。前後工程に合わせた柔軟な加工に対応し、生産性の向上に貢献します。_x000D_量産加工に最適!防塵、グリス密封構造で、耐久性に優れたチャックです。量産加工、自動化ライン導入に最適です。_x000D_ジョー成形が簡単!ジョーには、セレーションジョーを採用。お客様自身で簡単にジョー成形が可能です。変種変量生産にも適しています。
適合ジョー：SJ08B1ストローク(mm)プランジャ：11.5質量(kg)30(標準ソフトジョー付)寸法L(mm)M28×1.5寸法H(mm)31寸法A(mm)210寸法F(mm)20寸法D(mm)133.4寸法E(mm)3-M12寸法B(mm)110寸法C(mm)170寸法P(mm)2寸法M(mm)75寸法N(mm)60寸法J(mm)45寸法K(mm)17慣性モーメント(kg・m2)0.135最高回転速度(min-1)5000ストローク径(Φmm)ジョー：7.2
デュアルロックチャック北川鉄工所￥859,800税込￥945,780
1個
45日以内出荷
多彩な把握で高い生産性を実現!KITAGAWAが開発した2段階把握。ジョーが平行移動してワークを把握、そして引込んで着座します。従来のジョー引込みチャックのようにジョーがZ方向に飛び出さないためワークとの干渉がなく、狭い部分や入り組んだ部分の把握が可能です。また、把握径はチャック外径までと広く、内径把握仕様でも使用できます。把握場所を選ばない多彩な把握で、様々なワークに対応します。前後工程に合わせた柔軟な加工に対応し、生産性の向上に貢献します。_x000D_量産加工に最適!防塵、グリス密封構造で、耐久性に優れたチャックです。量産加工、自動化ライン導入に最適です。_x000D_ジョー成形が簡単!ジョーには、セレーションジョーを採用。お客様自身で簡単にジョー成形が可能です。変種変量生産にも適しています。オプション:SB12A1。
仕様●許容最大入力(kgf)：5099(外径把握)・3365(内径把握)●許容最大入力(kN)：50(外径把握)・33(内径把握)●最大静的把握力(kgf)：11217(外径把握)・7474(内径把握)●最大静的把握力(kN)：110(外径把握)・73.3(内径把握)●使用最低入力(kN)(kgf)：10.0(1020)●使用最低油圧力(MPa)(kgf/cm2)：0.9(9.2)適合ジョー：SJ10D1ストローク(mm)プランジャ：14質量(kg)52(標準ソフトジョー付)寸法L(mm)M30×1.5寸法H(mm)39.5寸法A(mm)254寸法F(mm)20寸法D(mm)171.4寸法E(mm)3-M16寸法B(mm)132寸法C(mm)220寸法N(mm)65寸法J(mm)50寸法G(mm)38.5(max.)/24.5(min.)寸法K(mm)17最高圧力(MPa[kgf/cm2])許容油圧：[外径把握]3.40(34.7)/[内径把握]2.30(23.5)慣性モーメント(kg・m2)0.41把握径(Φmm)40(標準ジョー)/40(オプションジョー)[最小]・234(標準ジョー)/254(オプションジョー)[最大]適合シリンダY1530R/RE最高回転速度(min-1)4000ストローク径(Φmm)ジョー：9
ステーショナリシリンダ北川鉄工所￥189,800～税込￥208,780～
1個
翌日出荷
M/C関係にも対応。_x000D_多彩な用途で加工の可能性を拡大。_x000D_多種多様なワークに対応できます。_x000D_ボール盤、フライス盤などに取付けできます。_x000D_エアでも油圧でも使用できます。
寸法a(mm)45寸法b(mm)55
シリンダ内蔵高速パワーチャック北川鉄工所￥689,800税込￥758,780
1個
翌日出荷
機械側のロータリジョイントにより駆動する内蔵シリンダ。_x000D_薄型ボディが広い加工エリアを確保。_x000D_毎分3000回転の高速回転。_x000D_把握精度0.01mmT.I.R.以下。_x000D_オプションのTナットプラスが使用可能。
仕様●最高回転時動的把握力(kN)(外径把握時)：23.4●最大静的把握力(kN)：38.3(外径把握時)/13.9(内径把握時)厚さ(mm)胴：107質量(kg)(標準ソフトジョー付)28.8流体駆動：油圧最高圧力(MPa)許容油圧：5.0(外径把握時)/2.5(内径把握時)慣性モーメント(kg・m2)0.018把握径(Φmm)(外径把握時)最大222/最小45外径(mm)222最高回転速度(min-1)3000ストローク径(Φmm)ジョー：5.5
エア手動切換弁 UBチャック用北川鉄工所￥87,980税込￥96,778
1個
翌日出荷
軽量小型でプッシュボタン操作となっており、旋盤に取付けた時、シンプルな配管設計ができるよう考慮しております。本バルブは、エキゾーストセンタタイプでフロント中空エアチャック用に設計されています。
仕様●押ボタン操作力(kg)：4●使用圧力(MPa(kgf/cm2))：0～1(10.1)接続口径Rc3/8
4爪用中実回転シリンダ(近接スイッチ付)北川鉄工所￥399,800税込￥439,780
1個
翌日出荷から15日以内出荷
ロックバルブ、リリーフバルブ、確認装置付き。_x000D_HWシリーズチャックに最適。
仕様●ドレン量(l/min)：0.7●ピストン推力(kN)(kgf)：32.0(3263)(押側)/31.0(3161)(引側)最高使用圧力(MPa)油圧：3.0(30.6)最高回転速度(min-1)5000面積(cm2)ピストン表面積：123(押側)/113(引側)
4爪用中実回転シリンダ北川鉄工所￥299,800税込￥329,780
1個
翌日出荷
ロックバルブ、リリーフバルブ付き。_x000D_HWシリーズチャックに最適。
仕様●ドレン量(l/min)：0.7●ピストン推力(kN)(kgf)：33.0(3365)(押側)/31.0(3161)(引側)最高使用圧力(MPa)油圧：3.0(30.6)最高回転速度(min-1)5000面積(cm2)ピストン表面積：126(押側)/113(引側)
4爪中実パワーチャック北川鉄工所￥659,800～税込￥725,780～
1個
翌日出荷から65日以内出荷
角材、楕円形状など異形物も確実把握。_x000D_セルフセンタリング(求心構造)。対向した2対のジョーがそれぞれ求心作用を行ないます。角形状、ダ円形状等の異形物チャッキングに最適です。_x000D_ロングストローク。ジョーストロークが大きくチャッキング寸法のバラツキが大きい場合でも充分な把握範囲があります。
チャック部品 硬爪 3個セット北川鉄工所￥92,980税込￥102,278
1個
65日以内出荷
パワーチャック用ハードジョーHBシリーズです。_x000D_形状:3段爪
寸法(mm)H-1:102.5、H-10:13、H-11:13、H-12:M12、H-13:15、H-14:15、H-2:40、H-3:54、H-4:16、H-5:5、H-6:43、H-7:30、H-8:17、H-9:19
チャック部品 3個セット ※生爪用北川鉄工所￥81,980税込￥90,178
1個
翌日出荷
Tナットです。
寸法(mm)T-1:90(ハードジョー)/100(ソフトジョー)、T-2:37.5、T-3:45、T-4:25、T-5:50(ハードジョー)/60(ソフトジョー)、T-6:20、T-7:26、T-8:M20、T-9:16
チャック部品 3個セット北川鉄工所￥89,980税込￥98,978
1個
35日以内出荷
Tナットです。
寸法(mm)T-1:80、T-2:35、T-3:39.25、T-4:25.5、T-6:17、T-7:20.25、T-8:M20、T-9:14、T-5:43
