「ic」の検索結果

指1本の操作で軽く引き抜けます。 垂直・水平いずれの方向でも楽に操作できます。

ICとICソケットを傷つけずスピーディーに引き抜けます。指一本の操作で軽く引き抜けます。垂直・水平いずれの方向でも楽に操作できます。

SOP ICを傷めず引き抜ける。 KEL製SOC01-044ソケット(JEITA規格EDR-7320準拠、1.27mmピッチ 600mil SOP44ピン)用引抜治具です。 水平・垂直いずれの方向でも指一本で安全・確実に引き抜けます。 引き抜いたICを外すには、もう一度引き金を押せばロック金具が開いてICが外れます。

ICテストクリップ(0.3mmピッチ対応/5本入)簡単に狭ピッチICの信号を取り出せる!ミドルタイプ(先端長7.5mm)で、0.3～0.5mmピッチの面実装型ICの端子に直接取り付けできるテストクリップです。導体抵抗値を50mΩ以下に抑えています。ロジックアナライザーのプローブが直接接続できます。赤・黒・白・青・黄の5色カラーで、操作ハンドルが後方にあるので隣のクリップとの誤操作・誤接触がありません。付属のホールドバーとホールドバープレートにより、連ねて使用する際に安定してクリップできます。

ICテストクリップ(0.5mmピッチ対応/ロングタイプ/5本入)簡単に狭ピッチICの信号を取り出せる!ロングタイプ(先端長13mm)で、0.5～1.27mmピッチの面実装型ICの端子に直接取り付けできるテストクリップです。導体抵抗値を30mΩ以下に抑えています。ロジックアナライザーのプローブが直接接続できます。赤・黒・白・青・黄の5色カラーで、操作ハンドルが後方にあるので隣のクリップとの誤操作・誤接触がありません。付属のホールドバーとホールドバープレートにより、連ねて使用する際に安定してクリップできます。

ICテストクリップ(0.5mmピッチ対応/ショートタイプ/5本入)簡単に狭ピッチICの信号を取り出せる!ショートタイプ(先端長4mm)で、0.5～1.27mmピッチの面実装型ICの端子に直接取り付けできるテストクリップです。導体抵抗値を20mΩ以下に抑えています。ロジックアナライザーのプローブが直接接続できます。赤・黒・白・青・黄の5色カラーで、操作ハンドルが後方にあるので隣のクリップとの誤操作・誤接触がありません。付属のホールドバーとホールドバープレートにより、連ねて使用する際に安定してクリップできます。

はんだ付け不要なブレッドボード採用でIC等の電子部品を差し込むだけで簡単に 実験回路が組み立てられます。 新しく「可変電源」、「プッシュスイッチ」、「スピーカ(ブザー機能あり)」を追加し、デジタル回路以外の電子回路実験にも対応しています。 IC等による基礎および応用デジタル回路の学習・実験ができます。TTLだけでなく 4000/4500シリーズのCMOSも使用できます。 OPアンプ等を使用してアナログ回路の実験ができます(単電源での使用となります)。 ダイオードやトランジスタなどの部品特性等を測る基礎実験ができます。 実験用電源は+5V(固定)と+0.5V～+15V(可変)の2電源が使用できます。それぞれの電源は個別にON/OFFができます。 電源入力には単三型乾電池×4本または別売のACアダプタ(型番：AD-S525A)が使用できます。

ICテストクリップ(0.3mmピッチ対応/2本入)簡単に狭ピッチICの信号を取り出せる!ミドルタイプ(先端長7.5mm)で、0.3～0.5mmピッチの面実装型ICの端子に直接取り付けできるテストクリップです。導体抵抗値を50mΩ以下に抑えています。ロジックアナライザーのプローブが直接接続できます。赤・黒の2色カラーで、操作ハンドルが後方にあるので隣のクリップとの誤操作・誤接触がありません。付属のホールドバーとホールドバープレートにより、連ねて使用する際に安定してクリップできます。

ICテストクリップ(0.5mmピッチ対応/ロングタイプ/2本入)簡単に狭ピッチICの信号を取り出せる!ロングタイプ(先端長13mm)で、0.5～1.27mmピッチの面実装型ICの端子に直接取り付けできるテストクリップです。導体抵抗値を30mΩ以下に抑えています。ロジックアナライザーのプローブが直接接続できます。赤・黒の2色カラーで、操作ハンドルが後方にあるので隣のクリップとの誤操作・誤接触がありません。付属のホールドバーとホールドバープレートにより、連ねて使用する際に安定してクリップできます。

ICテストクリップ(0.5mmピッチ対応/ショートタイプ/2本入)簡単に狭ピッチICの信号を取り出せる!ショートタイプ(先端長4mm)で、0.5～1.27mmピッチの面実装型ICの端子に直接取り付けできるテストクリップです。導体抵抗値を20mΩ以下に抑えています。ロジックアナライザーのプローブが直接接続できます。赤・黒の2色カラーで、操作ハンドルが後方にあるので隣のクリップとの誤操作・誤接触がありません。付属のホールドバーとホールドバープレートにより、連ねて使用する際に安定してクリップできます。

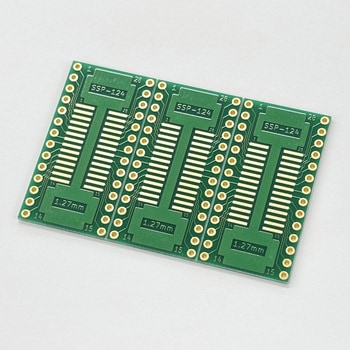

最大28ピンのSOP ICを2.54mmピッチに変換できる基板 最大28ピンのSOP(Small Outline Package)ICを1.27mmピッチから2.54mmピッチへ変換するためのユニバーサル基板です。SOPパッケージのICをユニバーサル基板に載せたいときなどに使用すると、プロトタイピングや評価に非常に役立ちます。 最大28ピンに対応 1枚の基板に同じパターンが3つ並んでおり、Vカット処理済みで簡単に分割可能 SOP ICを標準的な2.54mmピッチのユニバーサル基板に実装可能 金フラッシュめっきと両面レジストで信頼性が高く、RoHSに対応

ワンタッチでDIP ICのピンが整列。 曲がっていたり、不揃なDIP型ICのピンを手軽に矯正できます。 IC幅が3/10と6/10インチの両方に対応していますので経済的です。

希望のパターンをハサミやカッターで簡単に切って使える基板です。 ユニバーサル基板上に貼り、SOP ICやチップ部品を実装できます。 回路変更で部品を追加したいときに、とても重宝です。 ご希望のピン数形状に加工でき、先端が摩耗してきたら、切り取ってまた使えます。

垂直・水平いずれの方向でも楽に操作できます。

600mil～100mil間でDIP-ICの幅を変換

Dsubコネクタが直接実装できる。 従来のユニバーサル基板「ICB-93、ICB-97」に9ピンDsubコネクタとDCジャックが取付けられるパターン配線です。 マイコンICとシリアル通信でパソコンと接続するときに変換基板が不要です。

片面・紙フェノール材のユニバーサル基板です。全面ドットパターンです。

試作した電子回路を実配線し、動作確認ができます。電子工作や試作実験に最適です。

高密度コネクタ同士の接続・延長に

両面・ガラスエポキシ材のユニバーサル基板です。全面に緑色のレジスト処理を施してあるので、レジスト処理の無い基板よりもはんだブリッジを起こしにくく、また見た目にもきれいです。ランドは金フラッシュめっき仕上げの角ランドです。

列間1.905mmピッチ、ピン間1.27mm ピッチの4列千鳥型コネクタを2.54mm ピッチに変換します。

部品穴をナンバリングすることで、部品面とはんだ面間の位置関係をわかりやすくしました。DIP部品を搭載する際に便利です。目印として、部品面は格子状に白線を引き、白線を引いてある箇所のはんだ面は□型のランドになっています。

部品穴をナンバリングすることで、部品面とはんだ面間の位置関係をわかりやすくしました。DIP部品を搭載する際に便利です。目印として、部品面は格子状に白線を引き、白線を引いてある箇所のはんだ面は□型のランドになっています。

部品穴をナンバリングすることで、部品面とはんだ面間の位置関係をわかりやすくしました。DIP部品を搭載する際に便利です。目印として、部品面は格子状に白線を引き、白線を引いてある箇所のはんだ面は□型のランドになっています。
