紫外、可視域、赤外の広い波長帯域で使用できるプレート型のハーフミラーです。多波長レーザや白色光原の透過・反射分岐に使用できます。

紫外レーザやYAGレーザのためのハーフミラーです。真空紫外から赤外までの多数の波長のラインナップをご用意しています。

基板の厚みを極限まで薄くしたビームスプリッターです。光路中に挿入しても透過光のビームシフトや波長分散に影響を与えずに、反射光を取り出すことができます。

紫外、可視域、赤外の広い波長帯域で使用できるプレート型のハーフミラーです。多波長レーザや白色光原の透過・反射分岐に使用できます。

近赤外・赤外域の広い帯域で高反射率の金膜をコーティングした全反射ミラーです。金膜の膜付着強化として、クロム膜を極めて薄くアンダーコーティングしています。シリコン基板は金膜の付着力が非常に強く、熱伝導率が高く(ガラスの約111倍放熱性が良い)、ガラス基板に比べ耐熱性に優れています。

YAGレーザ(1064nm)を高調波変換したレーザ光(355nm、532nm)を波長で分離または合波する場合に使用します。反射率波長が違う3種類をご用意しています。誘電体多層膜を使用しているので、膜に吸収がなく、エネルギー密度の高いレーザ光にも使用できます。プレートタイプのため、ビーム径の大きなレーザにも使用できます。

マイケルソン干渉計や2枚のミラー間で光を往復させる光学系など、45°以下の入射角度でミラーを使用する場合は0°-45°誘多膜ミラーを使用します。入射角度を0°で使用するときと45°で使用するときで、ミラーを共用で使うことができ、かつ高い反射率が得られます。入射角度が0°から45°の間で非常に高い反射率が得られます。入射角度を固定して使えば、広帯域ミラーとしても利用できます。膜に吸収がないので、経時変化が少なく、連続的なレーザの照射にも耐えられます。

波長分散が負の特殊なミラーです。フェムト秒レーザ共振器の分散補償に利用できます。

パルス幅100fs以下で超短パルスレーザでも使用できる波長分散が小さいレーザミラーです。波長分散、波長帯域、レーザ耐力を考慮して最適化した特殊な薄膜設計を行っています。

光ファイバーコリメーターハウジング(FC-12.7PC/APC)を固定し、出射されるコリメートビームの角度を調整するホルダーです。小型のハウジングに合わせた小型のホルダーで、光学系のコンパクト化に役立ちます。Φ12.7mmのミラーホルダーとしても、使用できます。小型化されても光ファイバーのコネクタの着脱が容易にできるように設計されています。調整ネジには0.15mm細目ネジを採用していますので、高分解能のコリメートビームの角度の微調整ができます。FC-25.4(PC/APC)には、キネマティックミラーホルダー(MHG-MP25-NL)がご利用いただけます。※光学ベンチやロッドスタンドで使用する場合、光ファイバーコリメーターの中心とホルダーの取付中心(光軸)に6mmのずれが生じます。このため、ホルダーの固定にはポストスタンド(PST)を使用することをお勧めいたします。

2枚の精密なブレード(鋭い刃)を対向させ、そのブレードのすき間を可変できるようにしたスリットです。分光器用にスリット幅を細かく調整できる精密タイプです。スリット幅調整ノブはスリット幅が1mm以下になると、微調整に切り替わり5μmの分解能でスリット間隔を調整することができます。左右のブレードが同時に動き、スリットの中心位置は変化せずにスリット幅を変えることができます。スリット長さ可変プレートをスライドさせることで、スリットの長さを調整できます。ロッドが取り付いた可変スリット(PSL-0)もご用意しています。

レーザビームエキスパンダーを芯出し機構付きの5軸レンズホルダー(ALHN-50-5RO)に固定するためのアダプタです。BE/LBED/LBEの全てのビームエキスパンダーで利用することが可能です。5軸レンズホルダー以外でもΦ50の素子を固定できる各種のミラーホルダーに取り付けることができます。アダプタに直接ロッドを取り付けると固定式のビームエキスパンダーホルダーとして使えます。ミラーホルダー(MHG-MP50-NL)や十字動ホルダー(TAT-16RO)にもアダプタを固定することができます。芯出し機構の詳細仕様は5軸レンズホルダー(ALHN-50-5RO)をご参照ください。He-Neレーザ光源に固定するアダプタはビームエキスパンダー(BE、LBED)の付属品として用意されています。詳細はレーザビームエキスパンダーをご覧ください。※5軸レンズホルダー(ALHN-5RO)にビームエキスパンダーを取り付ける場合は、ネジリングと反対側にビームエキスパンダーが取り付くように固定してください。※反対向きには取り付きません。※5軸レンズホルダー以外の可動ホルダーにビームエキスパンダーを固定する場合、組合せによってはホルダーの可動機構が正常に動作しなく場合があります。

キネマティックミラーホルダーで半導体レーザ(LDU33)の光軸調整するためのマウントです。レーザマウントは割り締め構造になっているので、しっかりレーザを固定することができます。強く締めすぎるとレーザに傷を付けたり破損することがあります、締めすぎにはご注意ください。取付の際にレーザに貼ってあるシールが剥がれることがあります。マウントの底にロッドを取り付ければ、固定用のLDホルダーとしても使用できます。半導体レーザLDU33は別売りです。詳細な仕様は光源の章をご確認ください。

対物レンズを5軸レンズホルダー(ALHN-5RO)やΦ50mmの各種ホルダーに取り付けるためのアダプタです。M20.32取り付けネジの各種の対物レンズを固定することができます。5軸レンズホルダー(ALHN-5RO)を使用することで、芯出し、フォーカス以外に対物レンズの傾斜も調整することが可能です。十字動ホルダー(TAT)を使って対物レンズの芯出し調整を行うための対物レンズアダプタ(TAT-18OA)もご用意しています。※対物レンズがアダプタから取り外せない場合は、アダプタ側面の穴にピンを差し込んでアダプタをしっかり掴んで取り外してください。※同社製以外の対物レンズをご使用になる場合、規格が同じネジでもネジの回りが硬くなる場合があります。

光軸が低い据置き型レーザのビームを高い光軸に変換するためのホルダーです。2つのミラーとも光軸の高さを可変できるので、色々な高さのレーザや光学系に使用できます。別売りのポール(PO-20-***)の長さを選択することができ、調整範囲を広げることができます。別売りのミラー(Φ25mm以下、厚さ5mm)をホルダーに接着して使用します。ミラーの光軸高さ以外にも、ミラーの位置(ポールから半径50mmの円周上)やミラーの方向を粗調整でき、クランプでしっかり固定できます。出射側のミラーには調整ネジが付いて、出射ビーム角度調整が行えます。写真はベースプレート(BSP-40100)、ポール(PO-20-200)、ミラー(TFA-30C05-10)2個と組合せた構成です。入射側(下側)のホルダーにミラーの角度の調整機構をつけたものもご用意できます。※2枚ミラーの反射させる向きによって、レーザの偏光方位が90度変わる場合があります。※上下ホルダーで127mmの取りしろ高さが必要になります。※ポールの長さは必要な光軸高さに合わせてご選定ください。

Φ20mmポストスタンドを固定するベースプレートです。レンズや偏光子などの薄い素子を光軸上に近接させて配置する場合に使用します。64mmの間隔に3つまでΦ20mmポストスタンドを配置することができます。ベースプレートには底があるので、光軸高さは5mmかさ上げされます。ポストスタンドより幅が2mm短いので、素子の近接させてもベースプレートが干渉することはありません。ポストスタンドは側面からセットボルト1～2ヶ所で固定します。4方向にセットボルトが付いているのでどの方向からでもアクセス可能です。

Φ20mmポストスタンドを固定するベースプレートです。割り締めを少し緩めるだけで、位置を変えずにホルダーを交換したり、光軸高さを変更したりできます。キネマティックミラーホルダー(MHG-MP20-NL/MP25-NL/MP30-NL)の取り付け位置とミラー面までのオフセット(20mm)も補正することが可能です。キューブビームスプリッター(NPCH)や偏光ビームスプリッター(PBS)の中心を光軸上(ベースのタップの並び)に配置することができます。取付けの長穴(2.6mmシフト)を使って、光学素子の位置を微調整し、光軸ずれの補正に利用できます。ポストスタンドを割り締めで固定しているので、光学素子を水平方向の任意の向きに固定することができます。長穴を割り締め側でネジを固定させるとMHGの20mmオフセット取り付けになります。精度を保つために割り締めは堅めに作られています。ポストスタンドが回らなくなるまで確実に締めてください。取付け穴は4つありますが割り締め側のどちらか一箇所は、ネジを締めないで固定してください。このため、取付けネジは3本しか付属されていません。

D-TOP用に低光軸、コンパクト化するために最適化されたΦ20mmのポストスタンドです。光軸高さがまちまちなホルダーを同じ光軸高さにそろえるのに威力を発揮します。長さLを任意の長さで指定できます。ホルダーの光軸高さに合わせ、L寸法をご指定ください。ホルダーの取付けはM4の六角穴付ボルト以外に、付属のネジを使ってM6ロッド用やM4ロッド用のタップ穴にも取り付けられます。20mm以下のロッド(RO-20-L)としてもご使用できます。

LEDスポット照明と組み合わせることにより、赤、緑、青の光を混色し、任意の色を照射するためのユニットです。先端形状はLEDスポット照明と同一で、各種レンズに直接取り付けることが可能です。ライトガイド用アダプタを使用して各種ライトガイドと接続することにより、リング、ライン照明等で任意の色を照射することが可能です。LEDスポット照明(SLSI)と合わせてご使用ください。LEDスポット照明を本ユニットに取り付ける際、先端部を外して各色の位置を確認してお取り付けください。各種ライトガイド、ライトガイド用アダプタをオプションでご用意しています。

ロングストローク対応のステッピング駆動対物レンズアクチュエータです。ステッピングモータを使用しているので、同社の各種コントローラに接続可能です。小型、高分解能のため顕微鏡筒やオートフォーカスシステムへの組込みに最適です。正立型、倒立型顕微鏡でご使用になれます。各メーカーの顕微鏡及び対物レンズのネジサイズに合わせ、専用アダプタ(品番：OBL-ADP3-M***)をご用意しています。※顕微鏡及び対物レンズへの取付は専用アダプタが必要になります。

アリ溝にウォームギアを採用した姿勢調整(角度調整や補正)に使用するゴニオステージです。高真空グリース(YVAC2)を使用しているため真空対応としても最適です。GOHSシリーズは、クリーンルームや真空用途に適したステージです。アウトガスを嫌う気密性の高い狭いスペース内での使用にも最適です。

主要素材にアルミを使用していますが、移動ガイドにボールガイドを採用しているため、高耐荷重にも優れています。

アリ溝にウォームギアを採用した姿勢調整(角度調整や補正)に使用するゴニオステージです。ステージサイズ□15mm(GOH-15A10)の超小型ゴニオステージは、同社のオリジナル製品です。GOH-15A10を操作する際には、六角穴を利用して六角レンチでご使用ください。※GOH-15A10には、目盛及びクランプ機構は付属されていません。

アタッチメントピンを使用することで組付け調整時間の短縮を実現します。GOHTシリーズのステージ中央部にアタッチメントピンを取リ付けて、2台のゴニオステージの中心位置を合わせることでαβ軸の組付けを容易に行うことができます。単軸同士に組付けに限らず、機器や装置へ取リ付ける際の位置決めにも最適です。※発送は郵送に限らせていただきます。

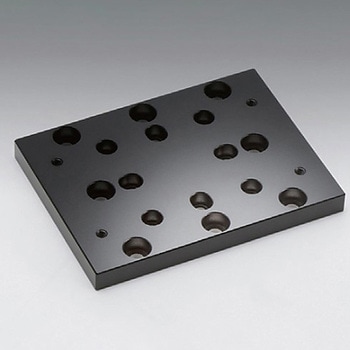

X軸ロングスチールステージ(TSD-40801S)を□60ステージや□40ステージに取り付けるためのスペーサーです。Φ60回転ステージ(KSP-606、KSPT-606)やΦ40回転ステージ(KSP-406、KSPT-406)にも固定できます。TSD-40801シリーズのXY組付け用にも使用できます。

X軸ロングスチールステージ(TSD-25501S)を□40ステージに取り付けるためのスペーサーです。Φ40回転ステージ(KSP-406、KSPT-406)にも固定できます。またTSD-25501シリーズのXY組付け用にも使用できます。

X・XY軸ネジ送りステージ(TAS-20601・20602)用の取付穴変換スペーサーです。

マグネットベース(MB-CB-PB)専用の取付穴変換スペーサーです。

□40ステージやΦ40の回転ステージにM16ネジのポール(PO)をたてることができるスペーサーです。□40ステージやサンプルホルダー(SHA-25)、偏光子ホルダー(MPH-B)を回転ステージ(KSP-406、KSW-406)に取り付ける場合にも使えます。

θ軸粗微動ステージ(KSP-786M)用の取付穴変換スペーサーです。

θ軸粗微動ステージ用の取付穴変換スペーサーです。

同軸落射照明の一部を遮断して斜め方向から照明。表面の凹凸を強調して観察する場合に適しています。遮蔽量の調整が可能です。

教材から研究開発まであらゆる分野に最適なレンズキットです。よく使用される平凸×9種， 両凸・平凹・両凹×各6種の4種類27個の単レンズを専用ケースにまとめています。レンズ外径はΦ25.4mmで統一されています。焦点距離は-200～1，000mmの広い範囲を細かく分けています。専用ケースは保管に便利で取手付きの木箱製です。

1～3倍まで可変可能なハイパワー用ズーム式レーザービームエキスパンダです。ディオプター補正機能によりコリメートの微調整が可能です。波面収差を考慮したレンズ設計により干渉計やレーザ加工などの高精度な光学系に使用できます。ビームエキスパンダーの光学系は、レンズを貼り合わせないエアーギャップ構成になっています。これによって、高出力のレーザでも使用することができます。レンズ構成をガリレオタイプにすることで、収差補正用レンズの枚数を減らし、ビームエキスパンダーの全長を短くしました。ビームエキスパンダーの中央に付いているディオプター環を回すことで、集束ビームからコリメートビーム、発散ビームと可変させることができます。厳密なコリメート調整が必要な場合やビームウェストの位置を可変する場合に使用します。ビームエキスパンダーを固定する微調アオリ調整付きのレーザビームエキスパンダーホルダー(BE-M22H、BE-M34H)をご用意しています。※ビームエキスパンダーを反対向きに使用し、ビーム径を縮小したコリメート光を作ることはできません。※レーザビームの発散角度やビームウェストの位置を求め、適切な光学系をご使用ください。

内部反射型放物面レンズは色々な方向から入射する光を、流線型の側面で反射させることで、出射端面に光を集めることができる光学素子です。太陽電池の集光器として利用されています。入射角度25°以下の平行光であれば、どの方向から入射しても効率良く出射端面に光を集めることができます。ガラスの内部反射を使用しているので、レンズ系と比較して構成が単純化できます。ガラスレンズのプレス成形技術を用いることで、高性能と低価格の両方を実現しました。※側面(非球面)で全反射させているので、側面に指紋や汚れが付くと反射率が極端に悪くなります。※側面の反射率は99%以上ですが、入出射面は反射防止コーティングを施していないのでそれぞれ4%程度の反射損失が発生します。※端面から出射した光は1点に集光せず、大きくランダムに発散します。※このため、集光ビームやコリメートビームの用途には使用することができません。

ペランブロッカプリズムはブリュスター分散プリズムの一種で、入射方向に対し直角で出射する特徴があります。YAGレーザをブリュスター角度で入射させると、基本波(1064nm)と2倍波(532nm)をビームを分離することができます。ブリュスター角度と臨界角を使用しているので、反射による損失が発生せず、高い透過率が得られます。ペランブロッカプリズムはコーティングがないので、高エネルギーのパルスレーザでも使用することができます。プリズム入射面で反射するYAGの基本波(不可視光)、または、2倍波(緑)のビームの光量が最小になる角度(ブリュスター角度)に合わせて使用します。レーザビームの偏光方向はプリズムの底面と平行になるように変換してご使用ください。多波長発振ののArレーザの分光にも使用できます。※紫外波長の出射ビームはブリュスター角度から外れているので、無反射にはなりません。※非偏光の分散プリズムとしても使用できますが、ブリュスター角度で入射させないと、入射角度に対し直角に出射しません。※S偏光のレーザビームを入射させても分光することはできますが、入射面と出射面で反射損失が発生します。※ノーコート面に指紋や汚れが付くと、全反射や無反射の効果が得られなくなります。※ノーコート面には、何物にも接触させないでご使用ください。※実測のA・B寸法は面取りを含むので、若干短くなります。※寸法公差は面取りを含まない各面の交差位置で定義されます。

ミラーホルダーの枠を無くし、ホルダーの前面を全てミラーにしました。基板に熱膨張係数が小さいセラミックを高精度研磨しているので、きわめて高い面精度と温度安定性が得られます。YAGレーザの各種波長に使用できるラインナップを用意しています。ミラータイプは、高精度研磨したセラミックに誘電体多層膜をコーティングしているので、ガラスにコートされた誘電体多層膜ミラーとそん色ありません。極限までミラーの有効面積を拡大し、かつ、コンパクトなミラー調整機構を実現しました。温度変化によって反射波面が崩れることがないので、精密な光学系に最適です。この製品はコート後(ホルダーの状態)の面精度を保証しています。レーザ耐力が高く、ハイパワーレーザでも使用できます。この製品に関する特許は2011年11月に同社(株)が取得しています。ベースへの取り付け方法はMHGミラーホルダーと同様です。ポストスタンドPST-**(別売り)、ロッドRO-**(別売り)に取り付けが可能です。※誘電体多層膜は入射ビームの偏光状態により反射率波長特性が変わります。※P偏光はS偏光に比べて反射率が低く、反射帯域も狭くなります。※仕様の反射率は、P偏光とS偏光の反射率の平均値で表しています。※入射角度45°以外で使用した場合、反射率が低くなる可能性があります。※適応波長以外の波長で使用した場合、反射率が低くなる可能性があります。※面精度保証データは製品には添付されません。

光学素子のクリーニングに必要な用具を一式そろえました。光学実験の必需品です。エアーブロアー(ダストオフプラス)、レンズクリーナー、レンズペーパーなどの実用的なクリーニング用品を中心にそろえています。各用具は最低限の数量だけで構成されていますので、少なくなってきましたら、個々の製品を買い足してご使用ください。※ダストオフプラス・レンズクリーナーは、航空機内への持込・航空輸送ができません。※取扱にご注意ください。

同社のホルダーおよびステージ専用の工具をセットしたものです。同社製品に使用しているビス用のレンチ、締付けロッド、レンズおよびミラーホルダー用のネジリングスパナなどがセットになっています。

各種の全反射ミラーの蒸着膜コートが可能な凹面基板です。予めアルミをコーティングした凹面ミラーもご用意しています。反射望遠鏡の主鏡やランプ光源のコリメート光学系の反射鏡として使用できます。外形サイズや曲率半径で細分化された豊富なバリエーションの中から、ご仕様に合わせてご選定いただけます。平凹レンズ(SLB-N)に比べ、高い面精度で加工されています。レーザの共振器ミラーに使用する面精度が高いレーザ凹面ミラー基板(LCBS)もご用意しています。※裏面が砂面なので、透過では使用できません。※透過で使用する場合は凹レンズ(SLB-N)をご利用ください。※コールドミラーや部分反射ミラーに用いる場合は、裏面が鏡面の凹面基板を使用する必要があります。※高エネルギーのパルスレーザビームを入射させると、焦点付近でスパークが発生し、波面が乱れてしまいます。※凹面の外周稜線には面取りが施されており、コバ厚(te)はバラツキを生じることがあります。このため、裏面側を基準面としてご使用ください。
