Uボルト・コ型ボルトとは、Uの字型またはコの字型の固定金具。主にパイプや角材を壁面や床面へ固定するために使用される金具です。それぞれのボルトの両端は共に雄ネジになっており、締結のためにはナットを反対側から回し閉じる必要があります。ダブルナットやスプリングワッシャを併用することでより強固に締めることが可能です。材質は、鉄や錆に強く耐久性に優れたステンレスなどで、使用用途によってサイズや表面処理は様々になります。
特価
本日11月12日(水)は、ねじ・ボルト・釘/素材カテゴリの全商品がキャンペーンコード入力で通常価格より
10％
引き！
キャンペーンコード
000025251121
キャンペーンコードのご利用方法
※特価からの更なる割引はございません
「ねじの呼び」から絞り込む
1/2(8)
M4(10)
M5(12)
M6(56)
M8
M10(55)
M12(52)
M16(25)
M20(10)
その他(62)
ねじの呼びをもっと見る
足長タイプなので、幅広い用途に使えます。
用途パイプ・角材の固定に。壁面・床面・地面への固定金具に。
材質スチール(SS400)
表面処理ユニクローム
ねじ山種類メートル並目
用途パイプ・角材の固定に。壁面・床面・地面への固定金具に。
ねじ長さ(mm)30
材質スチール(SS400)
表面処理ユニクロメッキ
公差(mm)(A寸法)±1
ねじ山種類メートル並目
足長タイプなので、幅広い用途に使えます。
用途パイプ・角材の固定に。壁面・床面・地面への固定金具に。
材質スチール(SS400)
表面処理ユニクロメッキ
ねじ山種類メートル並目
壁面・床面・地面への固定金具です。
用途チェーン・ワイヤ・ロープの端末金具として。
付属品円プレート、丸ワッシャー2個、六角ナット2個
材質ステンレス(SUS304)
従来のステンレスUボルトと比較して、小さなサイズです。
用途壁面・床面・地面への固定金具として。
材質ステンレス(SUS304)
壁面・床面・地面への固定金具です。
用途チェーン・ワイヤ・ロープの端末金具として。
材質ステンレス(SUS304)
寸法D(mm)10
U字型金具の代表的な製品で、配管支持金具のスタンダード品です。
ステンレス製なので、錆びにくく美しいです。
用途配管用鋼管の固定、締め付けに使用
ねじ長さ(mm)30
ねじ径M8
材質ステンレス
質量(g)66
寸法L(mm)80
寸法D(mm)7.1
寸法T(mm)30
寸法W(mm)72
U字型金具の代表的な製品で、配管支持金具のスタンダード品です。
ステンレス製なので、錆びにくく美しいです。
用途配管用鋼管の固定、締め付けに使用
ねじ長さ(mm)30
ねじ径M8
材質ステンレス
質量(g)55
寸法L(mm)67
寸法D(mm)7.1
寸法T(mm)30
寸法W(mm)59
U字型金具の代表的な製品で、配管支持金具のスタンダード品です。
ステンレス製なので、錆びにくく美しいです。
用途配管用鋼管の固定、締め付けに使用
ねじ長さ(mm)25
ねじ径M8
材質ステンレス
質量(g)44
寸法L(mm)54
寸法D(mm)7.1
寸法T(mm)25
寸法W(mm)44
ステンレス製で錆びにくく、耐久性に優れている、プレート・丸ワッシャー・ナット付きのUボルトです。壁面・床面・地面への固定金具です。
材質SUS304ステンレス
U字型金具の代表的な製品で、配管支持金具のスタンダード品です。
ステンレス製なので、錆びにくく美しいです。
用途配管用鋼管の固定、締め付けに使用
ねじ長さ(mm)24
ねじ径M8
材質ステンレス
質量(g)39
寸法L(mm)48
寸法D(mm)7.1
寸法T(mm)24
寸法W(mm)37
丁寧に鍛造されたステンレス(SUS316L)製で非常に頑丈で安全に使用できます。
用途船舶艤装用として。ロープ、チェーン、ワイヤーなどのと締結金具として。
材質ステンレス(SUS316L)
U字型金具の代表的な製品で、配管支持金具のスタンダード品です。
ステンレス製なので、錆びにくく美しいです。
用途配管用鋼管の固定、締め付けに使用
材質ステンレス
質量(g)31
寸法L(mm)38
ねじ径M8
ねじ長さ(mm)24
寸法D(mm)7.1
寸法T(mm)24
寸法W(mm)27
「一般鋼管」を固定するためのボルトになります
※鋼管には、一般鋼管の他に鋳鉄管や電線管厚鋼・ビニールパイプなど様々な種類がございますので、それぞれにあったUボルトをご利用ください
(代用可能な寸法もございますので、詳しい内容はメーカー担当までお問い合わせください)
サンコー社員の独り言1・・・
寸法の最後にAが付くのは、使用する対象の鋼管の呼びの最後にAが付くので「〇〇A用」と言う意味合いから来ております
UボルトのJIS規格は既に廃止になっており、現在JIS規格はございません
過去に存在していた、JIS F 3022「船用鋼管取付Uボルト」の規格の名残で現在も商品は生産されております
そのため、現在一般市場にあるUボルトは、「JIS規格に準じたメーカー規格品」となります
サンコー社員の独り言2・・・
先述の「JIS F 3022 船用鋼管取付Uボルト」の規格上、呼び寸法(例：15A 80Aなど)で径が定まっていたため、今でも呼び寸法だけを問い合わせで言われることがございます。
(例：15AならM10 80AならM12など)
ただ、規格が廃止になって以降は定まった径では無くても作る機会が出てきましたので、今では径と呼びの両方を言われる方が多くなってきました
サンコー社員の独り言3・・・
様々な寸法が作れるようになったので、鋼管用・船舶用でも同じ寸法が存在します。
違いとしては船舶用は胴太で生産されております
(廃止されましたが、商品の市場性はまだあるため、胴太の管理は徹底されているようです)
サンコーで取り扱いのある一般鋼管用は胴細です
同時に使用されることが多いUボルト用プレートも取り扱いございますので、是非検索してみて下さい
※「Uボルトプレート」で検索して頂くとスムーズに商品が探せます
「一般鋼管」を固定するためのボルトになります
※鋼管には、一般鋼管の他に鋳鉄管や電線管厚鋼・ビニールパイプなど様々な種類がございますので、それぞれにあったUボルトをご利用ください
(代用可能な寸法もございますので、詳しい内容はメーカー担当までお問い合わせください)
サンコー社員の独り言1・・・
寸法の最後にAが付くのは、使用する対象の鋼管の呼びの最後にAが付くので「〇〇A用」と言う意味合いから来ております
UボルトのJIS規格は既に廃止になっており、現在JIS規格はございません
過去に存在していた、JIS F 3022「船用鋼管取付Uボルト」の規格の名残で現在も商品は生産されております
そのため、現在一般市場にあるUボルトは、「JIS規格に準じたメーカー規格品」となります
サンコー社員の独り言2・・・
先述の「JIS F 3022 船用鋼管取付Uボルト」の規格上、呼び寸法(例：15A 80Aなど)で径が定まっていたため、今でも呼び寸法だけを問い合わせで言われることがございます。
(例：15AならM10 80AならM12など)
ただ、規格が廃止になって以降は定まった径では無くても作る機会が出てきましたので、今では径と呼びの両方を言われる方が多くなってきました
サンコー社員の独り言3・・・
様々な寸法が作れるようになったので、鋼管用・船舶用でも同じ寸法が存在します。
違いとしては船舶用は胴太で生産されております
(廃止されましたが、商品の市場性はまだあるため、胴太の管理は徹底されているようです)
サンコーで取り扱いのある一般鋼管用は胴細です
同時に使用されることが多いUボルト用プレートも取り扱いございますので、是非検索してみて下さい
※「Uボルトプレート」で検索して頂くとスムーズに商品が探せます

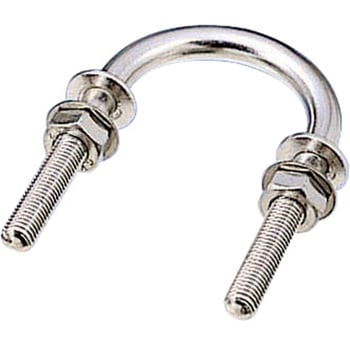

壁面・床面・地面への固定金具です。
用途チェーン・ワイヤ・ロープの端末金具として。
トラスコ品番204-7199
セット内容楕円プレート・六角ナット 各2個付
材質/仕上ステンレス(SUS304)
質量(g)85
寸法L(mm)94
ねじ径M8
寸法L1(mm)87
寸法D(mm)7
包装JAN付袋入り
寸法L3(mm)55
使用荷重(kN)0.78
1個
￥1,498
税込￥1,648
5日以内出荷
1箱(1本)
￥489
税込￥538
翌日出荷
