ばね性のある板材を丸め加工して合わせ目にすき間を設けラジアル(放射線状)方向へのばね力を利用し抜け止め、ヒンジなどに使用します。
ストッパーとヒンジなど複数の役割を合わせ持つことができます。
用途相手の材質がアルミ、樹脂など挿入荷重を低く抑える箇所に適しています。
適合軽荷重用
材質ステンレス
種類スプリングピン 波形
ばね性のある板材を丸め加工して合わせ目にすき間を設けラジアル(放射線状)方向へのばね力を利用し抜け止め、ヒンジなどに使用します。
ストッパーとヒンジなど複数の役割を合わせ持つことができます。
材質ステンレス
種類スプリングピン ストレート
ばね性のある板材を丸め加工して合わせ目にすき間を設けラジアル(放射線状)方向へのばね力を利用し抜け止め、ヒンジなどに使用します。
ストッパーとヒンジなど複数の役割を合わせ持つことができます。
用途相手の材質がアルミ、樹脂など挿入荷重を低く抑える箇所に適しています。
適合軽荷重用
材質ステンレス
種類スプリングピン 波形
弾性のある板を円筒状に丸め、ピンの半径方向にばね作用が生じるピンです。溝がストレートになっています。あまり精度を必要としない穴に差し込んでピンの持つばね作用により、継手、位置決め、廻り止めなどに。
材質ばね用鋼(S60CM～S65CM)
種類スプリングロールピン
ばね性のある板材を丸め加工して合わせ目にすき間を設けラジアル(放射線状)方向へのばね力を利用し抜け止め、ヒンジなどに使用します。
ストッパーとヒンジなど複数の役割を合わせ持つことができます。
用途ストレート形に比較し製品同士が絡みにくく自動挿入に適しています。
材質SUS420J2

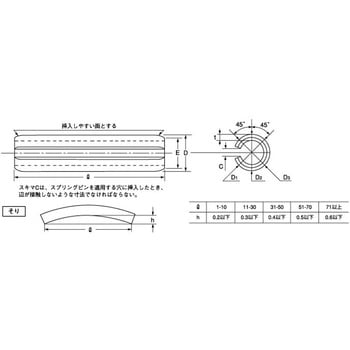

長さ(mm)60
種類スプリングピン 波形
寸法L(mm)60
呼び径4
外径D(Φmm)(最大)4.4/(最小)4.2
適合穴径(Φmm)4
二重せん断荷重(kN)11.08
取扱い終了
