母材に軽合金やプラスチックあるいは木材が使用されている締結部において、ねじの代わりに使用されます。母材の耐久性を損ねることなく密着度が高められるメリットがあります。めねじの補強や損傷防止に役立つほか、締結力も強化します。スプリュー・ヘリサート自体はステンレスなどの金属製です。母材のタップ穴よりスプリュー・ヘリサートのタップ穴の方が大きくできています。専用の挿入工具で小さな穴にねじ込み、元に戻ろうとする性質を利用し、母材との密着度を高める仕組みになっています。軽量かつ耐久性が要求される、航空部品などに使用されています。
めねじの補強 軽金属，鋳鉄、プラスチック、木材などにステンレスのめねじを与えることができる。
めねじの耐久性 磨耗，腐食、熱、振動などからめねじの破損を防止することが出き、おねじの着脱の多い個所に使用するこにより母体の損傷を防ぐことが出来る。
不良めねじの修理 製造工程中に生じた不良タップ穴、破損したタップ穴の修理に使用すると、もと通り以上のめねじを再現することが出来る。
用途めねじのねじ抜け強度の増加。ねじ山の応力分布の一様化
材質SUS304
動画あり
通常のリコイルキットのS型挿入工具のかわりにタップハンドル機能付の挿入工具が入っています。
あわせてマグネット式折取工具もセットされています。
コストが安く、取り扱いが容易です。
材質黄銅(カドミレス)
スプリューは軽金属、プラスチック、木材、鋳鉄などに直接タップ立てしたままでは、めねじが弱くて高い締付け力が得られないものに、スプリューを挿入することによって、信頼性の高いねじ締結を保証するばね作用を巧妙に利用したインサートねじです。
用途めねじの補強・損傷防止やおねじの締結強化に。

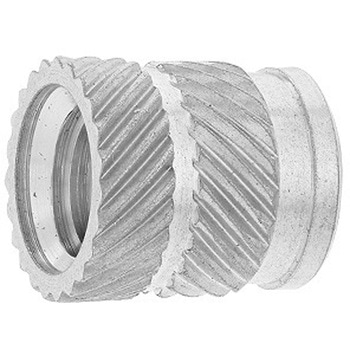

容易に使用でき、保持力やコストなどあらゆる面でバランスに優れたインサートナットです。主にねじ山のない樹脂に圧入、もしくははんだごてなどで熱圧入をすることでねじ山を形成できます。熱圧入にて挿入することで樹脂の割れを防ぐことができます。
用途樹脂のねじ山補強として。
材質黄銅

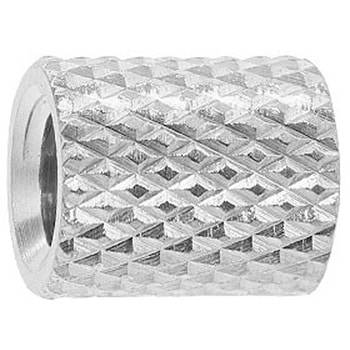

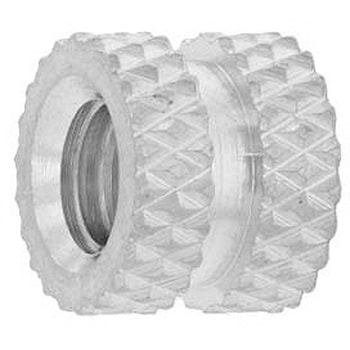

軽金属・木材・鋳鉄など柔かい材質に挿入することで、ねじ止め時の締結力を増します。
用途めねじの補強・損傷防止やおねじの締結強化に。
エコ商品
コストが安く、取り扱いが容易です。
材質黄銅(カドミレス)
ねじ山のつぶれためねじを、ローコストで保持力の強いめねじに再生します。
損傷前と同じサイズのめねじを再生できます。
元のめねじより強い保持力を発揮します。
めねじの補強部品として使用できるので、設計段階で母材の軽量化が可能です。
用途めねじの補修・補強・耐久性の向上に。
材質ステンレス(SUS304)
仕様スリ割無専用
対象機種IRB-W、IRB-CW、IRB、IRB-C、IRU-W、IRU、IRL-KW、IRL-BW、IRL-K、IRL-B
RoHS指令(10物質対応)対応
ねじ山のつぶれためねじを、ローコストで保持力の強いめねじに再生します。
損傷前と同じサイズのめねじを再生できます。
元のめねじより強い保持力を発揮します。
めねじの補強部品として使用できるので、設計段階で母材の軽量化が可能です。
用途めねじの補修・補強・耐久性の向上に。
材質ステンレス(SUS304)

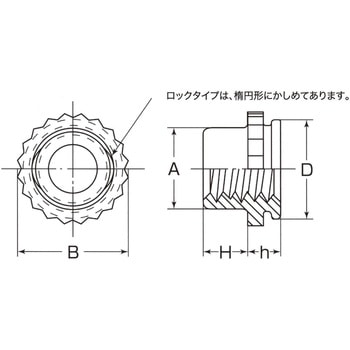

ねじの呼びM2
ねじピッチ(mm)0.4
寸法H(mm)(最大)1.5
材質ステンレス
寸法D(mm)(最大)4.35
寸法B(mm)5
取付穴径(Φmm)4.4
最小板厚(mm)1.5
1箱(1000個)
￥45,980
税込￥50,578
翌日出荷
