ジョイントボックスとは、分岐するケーブル配線を接合するボックスです。電源ケーブルを2つの照明器具に配線するときなどに使用し、ボックス内で配線を結合するタイプと、ボックス内付属の端子に結合するタイプがあります。端子があるジョイントボックスは、10程度の配線の接続が可能です。配線の心線を出して接続できるタイプが、ハーネスジョイントボックス。このジョイントボックスの高さは20mm程度と薄いため、フリーアクセスのフロアに設置できる特徴があります。ジョイントボックスには接続できる定格電圧と交流・直流の区分があるため、選ぶときに注意が必要です。
作業性を追求した省力化タイプのジョイントボックスです。
結線部を立ち上げたまま、上から被せるだけで簡単に取り付けできます。
結線部を立ち上げたままのため、接続点に張力が加わりません。
上部の穴にナイロンバンドを通して吊りボルトに固定できます。
下部の穴にナイロンバンドを通してケーブル結束できます。
BWD2は4色カラーで回路の識別ができます。
材質ポリプロピレン
色半透明
適合(VVFケーブル)1.6・2.0×2C、1.6・2.0×3C
適合電線(mm2)2～5.5(VCTケーブル使用の場合)
適合電線径(Φmm)1.6、2(VVFケーブル使用の場合)
使用温度範囲(℃)-10～40
定格電圧(V)125
定格電流(A)20
絶縁抵抗(MΩ)100以上/極性を異にする充電金属部間100以上/充電金属部と接地および人の触れる非充電金属部
インターホンや庭園灯などの電力線・弱電線の引き出しに。
耐熱性70℃±2℃(3時間)
1個
￥1,090
税込￥1,199
当日出荷
1個
￥999
税込￥1,099
当日出荷
結線されたVVFの電線を目視できます。
ハーネスプラグは自動ロック機構付ですので安全です。
ハーネス用ジョイントボックスは、ハーネスプラグとの接地が簡単なだけではなく、一般のプラグとは接続できない構造・極配置になっていますので、見えない床下で勝手にいろいろな負荷が使われる心配がありません。
用途OAフロア用配線器具、ハーネスプラグ付OAタップの電源供給が可能です
定格電流(A)20
定格電圧(V)125
仕様結線完了表示付
RoHS指令(10物質対応)対応
用途ジョイントボックスのフル端子部に取り付けます。
適合ジョイントボックス/WJ5293、WJ5495、WJ5497、NW36103、NE36104
シンプルモダンな外観で、種類も豊富に対応
外壁製品のデザイン統一
PF22 サイズについては直接配管が可能
ボックス本体の入線口は広く、通線・結線がしやすい構造
セパレートは取り外しの必要がなく切替式(3連)
電線接続チェック機構を搭載。
溝配線方式フリーアクセスフロアのストレート溝部の他、ごく一部を除き支柱方式等のフリーアクセスフロアにも設置可能です。
ハーネスプラグには抜止防止機構がついていますので、プラグを差し込むと自動的にロックがかかるようになっています。
20A回路で安心して使用できるように、ハーネルジョイントボックスとハーネルプラグは20A定格になっています。
ハーネスジョイントは全高20mmですので、フロア内の有効寸法が25mm以内であれば安全にご使用できます。
VVFケーブル・VCTケーブルが共対応可能。
適合電線(VVF)Φ1.6・Φ2.0、(VCT)2mm2～5.5mm2
寸法(mm)100×60×20
ケーブル同士を接続する防水ケース!衝撃や紫外線に強いポリカーボネート製!
防水グランド2ヶ所付き
3P接続端子付き
外径7mm～12mmまでのケーブルに対応
ステンレス製ネジ付き
防水規格：IP68
WPSW型スイッチと同型
付属品3P接続端子
材質PC(ポリカーボネート)
ねじ径防水ケーブルグランド：PG13.5
材質(パッキング)シリコン製(オレンジ色)
適合ケーブル外径(Φmm)7～12
長さL×高さH×幅W(mm)120×52×40
防水保護等級IP68
1個
￥1,290
税込￥1,419
6日以内出荷
電線接続チェックで見やすい黄色表示。電線が正しく差し込まれると表示窓に黄色で見やすい表示が現れ、結線を確認できます。レーザー印字で明瞭な極表示。結線後でも確認窓(透明樹脂製)から電線被覆の色の確認ができ、検査・確認が容易になります。
結線表示機能付き。床下電源、照明器具電源などに使用出来るVVF用ジョイントBOXです
色青
定格電圧(V)300
定格電流(A)20
分岐数5
RoHS指令(10物質対応)対応
1個
￥1,890
税込￥2,079
当日出荷
電線接続チェック機構を搭載。
溝配線方式フリーアクセスフロアのストレート溝部の他、ごく一部を除き支柱方式等のフリーアクセスフロアにも設置可能です。
ハーネスプラグには抜止防止機構がついていますので、プラグを差し込むと自動的にロックがかかるようになっています。
20A回路で安心して使用できるように、ハーネルジョイントボックスとハーネルプラグは20A定格になっています。
ハーネスジョイントは全高20mmですので、フロア内の有効寸法が25mm以内であれば安全にご使用できます。
VVFケーブル・VCTケーブルが共対応可能。
寸法(mm)100×95×20
適合電線(VVF)Φ1.6・Φ2.0、(VCT)2mm2～5.5mm2
送り配線用ジョイントBOX
用途工場設備、屋外工事等に使用します
極数2P
定格電圧(V)300
定格電流(A)20
端子ねじM4
RoHS指令(10物質対応)対応
1個
￥599
税込￥659
4日以内出荷
アドバンスシリーズ。専用のジョイントボックスを使えば、「操作ユニット」を配線する作業を大幅に簡素化できます。現場での配線図面と同じ。分岐なしで施工できるので省施工・施工時短につながります。
用途埋込熱線センサ付自動スイッチ用操作ユニット施工用ジョイントボックス
色グリーン
定格20A 300V
1個
￥1,790
税込￥1,969
4日以内出荷

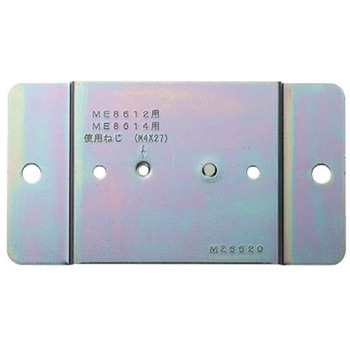

EASYワイヤリング。FPZ3000/FPR3000フロアパネルにジョイントボックスを固定する場合に使用する取付金具です
用途床用配線器具
適合ジョイントボックス：WJ5293G・R・V、WJ5497G・R・V、WJ8383G
材質鋼板製
1個
￥839
税込￥923
5日以内出荷
ポリ塩化ビニル。ハーネスジョイントボックスのVVF差込口に取り付けます。
用途EA538PM-21・-31・-41・-51用。
寸法(mm)21.5×6.5×15.5
入数(個)20
1個(20個)
￥649
税込￥714
翌日出荷
電線接続チェックで見やすい黄色表示。電線が正しく差し込まれると表示窓に黄色で見やすい表示が現れ、結線を確認できます。レーザー印字で明瞭な極表示。結線後でも確認窓(透明樹脂製)から電線被覆の色の確認ができ、検査・確認が容易になります。
1個
￥19,900
税込￥21,890
5日以内出荷
1個
￥19,900
税込￥21,890
5日以内出荷
