神保電器の配線器具部品

NKP・SLPプレートは、簡易耐火プレートとして省令準耐火構造の住宅の仕様に該当する製品です。裏面 取付カバー付

新たな方向性。「NKシリーズ 配線器具」カバーは上下に分かれます。両端にプラグコネクタを具えた一般的なAV/通信用ケーブル等を壁内に隠蔽配線します。

NK SERIE DALI-2インプットデバイスは、DALI-2規格対応のアプリケーションコントローラー専用です。NK SERIEの調光器を発展させたDALI-2規格準拠の調光調色スイッチです。操作性はNK SERIEの調光器そのままに、DALI-2規格ならではの調光/調色の状態を示すバーグラフ表示を備えましたNKD-RDCT1における調光/調色のモードはツマミを押して切替えられます。

NK SERIE DALI-2インプットデバイスは、DALI-2規格対応のアプリケーションコントローラー専用です。NK SERIEの意匠をそのまま引き継いだDALI-2規格準拠のスイッチです。垂直および水平基調のシャープでミニマムなかたちを基に、NK SERIEリモコンスイッチと同様の深いストロークと軽快なスナップアクションをひきつづき採用し、意匠と操作性を統一しました。

保安灯+コンセント用

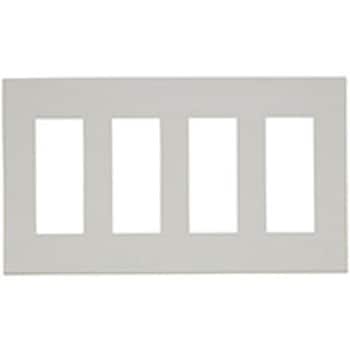

多連プレートは反転して使用できます。

消防法による非常警報設備には使用できません。

電子式遅れスイッチ・電子式タイマスイッチとの並列結線が可能なスイッチです。上記の電子式スイッチと任意の組み合わせで、最大5箇所までの連動操作回路が構成できます。照光式の操作つまみは、スイッチの通電状態を表示するチェック機能付。(並列結線では、ONしているスイッチのみ赤く点灯します。)【チェック用スイッチ使用上のご注意】適合負荷容量以下の負荷を接続したとき、スイッチの表示ランプは点灯しませんが、故障ではありません。容量以上の負荷を接続すると、スイッチ内部の「表示ランプ点灯用電子部品」が故障し、劣化・発煙のおそれがあります量に合ったスイッチをお取り付けください。4A定格・0.5A定格のチェック用スイッチ、ガイド・チェック用スイッチにおいて、下結線図のようなコンセント取り合い(コンセントの入切)を行なう場合は、過負荷を招かないよう、スイッチで入切する器具に付属の負荷容量表示シールを貼り付けてください。【電子式遅れスイッチ施工上のご注意】HIDランプ(高輝度放電ランプ)には使用できません。(例 メタルハライドランプ・水銀灯等)誤結線や負荷側を短絡されますと、過電流により内部部品が破損し、使用不能となります。メガテストをする場合、電線相互間の測定は器具を電路より外して行ってください。※電線(電路)と大地間は取付けたままできます。

【電子式遅れスイッチ施工上のご注意】HIDランプ(高輝度放電ランプ)には使用できません。(例 メタルハライドランプ・水銀灯等)誤結線や負荷側を短絡されますと、過電流により内部部品が破損し、使用不能となります。メガテストをする場合、電線相互間の測定は器具を電路より外して行ってください。※電線(電路)と大地間は取付けたままできます。【チェック用スイッチ使用上のご注意】適合負荷容量以下の負荷を接続したとき、スイッチの表示ランプは点灯しませんが、故障ではありません。容量以上の負荷を接続すると、スイッチ内部の「表示ランプ点灯用電子部品」が故障し、劣化・発煙のおそれがあります量に合ったスイッチをお取り付けください。4A定格・0.5A定格のチェック用スイッチ、ガイド・チェック用スイッチにおいて、下結線図のようなコンセント取り合い(コンセントの入切)を行なう場合は、過負荷を招かないよう、スイッチで入切する器具に付属の負荷容量表示シールを貼り付けてください。

OFF状態でつまみがオレンジ色に輝くので、暗闇でもスイッチの位置が簡単にわかります。スイッチをOFFにすれば換気扇は遅れて約3分後に止まるので、消し忘れを防止できます。電子式なので軽快に操作できます。【ガイド用スイッチ使用上のご注意】負荷を接続していない状態で、配線の浮遊容量によりガイドスイッチが薄く点灯する場合がありますが、異常ではありません。施工確認で、負荷接続部(シーリングボディ等)をテスターで測定すると、数十ボルトの電圧が表示されますが、異常ではありません。電子スタータ式蛍光灯等、消灯時の内部インピーダンスが高い蛍光灯を接続した場合、ガイドスイッチが薄く点灯あるいは点灯しない場合があります。ガイドスイッチ用コンデンサを負荷に並列接続してご使用ください。【電子式遅れスイッチ施工上のご注意】HIDランプ(高輝度放電ランプ)には使用できません。(例 メタルハライドランプ・水銀灯等)誤結線や負荷側を短絡されますと、過電流により内部部品が破損し、使用不能となります。メガテストをする場合、電線相互間の測定は器具を電路より外して行ってください。※電線(電路)と大地間は取付けたままできます。

ひとつのスイッチで、2回路の負荷(換気扇・照明)を同時に制御できます。OFFにすると照明はすぐに消えますが、換気扇は遅れて約3分後に止まります。換気扇作動中、つまみが赤く輝いて通電状態を表示します。電子式なので軽快に操作できます。【チェック用スイッチ使用上のご注意】適合負荷容量以下の負荷を接続したとき、スイッチの表示ランプは点灯しませんが、故障ではありません。容量以上の負荷を接続すると、スイッチ内部の「表示ランプ点灯用電子部品」が故障し、劣化・発煙のおそれがあります量に合ったスイッチをお取り付けください。4A定格・0.5A定格のチェック用スイッチ、ガイド・チェック用スイッチにおいて、下結線図のようなコンセント取り合い(コンセントの入切)を行なう場合は、過負荷を招かないよう、スイッチで入切する器具に付属の負荷容量表示シールを貼り付けてください。【電子式遅れスイッチ施工上のご注意】HIDランプ(高輝度放電ランプ)には使用できません。(例 メタルハライドランプ・水銀灯等)誤結線や負荷側を短絡されますと、過電流により内部部品が破損し、使用不能となります。メガテストをする場合、電線相互間の測定は器具を電路より外して行ってください。※電線(電路)と大地間は取付けたままできます。

2箇所操作用遅れスイッチは、2箇所操作用スイッチとの組み合わせでご使用ください。換気扇作動中は、どちらのスイッチもつまみが赤く輝きます。換気扇は両方のスイッチがOFFのとき止まります。【チェック用スイッチ使用上のご注意】適合負荷容量以下の負荷を接続したとき、スイッチの表示ランプは点灯しませんが、故障ではありません。容量以上の負荷を接続すると、スイッチ内部の「表示ランプ点灯用電子部品」が故障し、劣化・発煙のおそれがあります量に合ったスイッチをお取り付けください。4A定格・0.5A定格のチェック用スイッチ、ガイド・チェック用スイッチにおいて、下結線図のようなコンセント取り合い(コンセントの入切)を行なう場合は、過負荷を招かないよう、スイッチで入切する器具に付属の負荷容量表示シールを貼り付けてください。

OFF状態でつまみがオレンジ色に輝くので、暗闇でもスイッチの位置が簡単にわかります。スイッチをOFFにすれば換気扇は遅れて約3分後に止まるので、消し忘れを防止できます。電子式なので軽快に操作できます。【ガイド用スイッチ使用上のご注意】負荷を接続していない状態で、配線の浮遊容量によりガイドスイッチが薄く点灯する場合がありますが、異常ではありません。施工確認で、負荷接続部(シーリングボディ等)をテスターで測定すると、数十ボルトの電圧が表示されますが、異常ではありません。電子スタータ式蛍光灯等、消灯時の内部インピーダンスが高い蛍光灯を接続した場合、ガイドスイッチが薄く点灯あるいは点灯しない場合があります。ガイドスイッチ用コンデンサを負荷に並列接続してご使用ください。
