34ページ目: センサ

検出距離50mmの長距離形

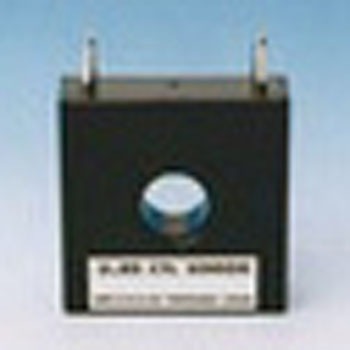

貫通穴径Φ12の中型電流センサの標準品。40mm角のコンパクトな形状ながら、最大180Aまでのワイドレンジをカバーする、最も汎用性の高い電流センサ。800：1の高変流比で、二次電流が小さく直接電子回路へのインターフェースが可能。CTL-6-P-HやCTL-6-S-H等と同変流比。出力端子は(Φ2.36×9L)丸ピンで堅牢な構造。リード線ハンダ付、または別売コネクタセットいずれにも対応可。パネル取付用には、別売取付金具(HLD-12A)を用意。

直流電流センサ(型式は仕様項目参照)との組合せでDC、10Hz～1kHzまでの電流の通電を検知。AC85～250V、DC120～350Vのフリー電源で、センサ用の±15V制御電源も内蔵。動作点は使用するセンサ定格電流の10～100%に設定可能。出力は無電圧接点で、同時に動作表示LEDが点灯。Highスイッチ(応答速度約40ms)、Lowスイッチ(応答速度約500ms)の切替方式

クランプ機構をフレームの内側に配置したコンパクト設計。出力リード線にシース付きケーブルを使用。センサに通電検知回路を組込んだオールインワン構造。動作点0.2Arms固定の高感度検出。クランプ式で取付が容易。実効値演算回路により波形歪みがあっても安定した動作点。仕上外径8mm未満のビニル絶縁電線を使用した交流電流測定に適したモデル。

ヒータ・モータなど、一般産業機械用の汎用タイプ。プリント板対応型。貫通穴径Φ5.8、0.1A～60Aのワイドレンジをカバー。800：1の高変流比。出力端子は#110標準タブ。プリント板ハンダ付/リード線ハンダ付いずれにも対応可。

ヒータ・モータなど、一般産業機械用の汎用タイプ。パネル取付対応型。貫通穴径Φ5.8、0.1A～60Aのワイドレンジをカバー。800：1の高変流比。出力端子は#110標準タブ。プリント板ハンダ付/リード線ハンダ付いずれにも対応可。

精密計測用の小型センサ。ナノ結晶軟磁性材料を採用することで小型でありながら1mA～70Aのワイドレンジをカバー。1°以下の位相角(10Ω以下 特性図参照)。微小電流領域で良好な出力直線性(特性図参照)。1000：1の高変流比で二次電流が小さく直接電子回路へのインターフェースも可能。仕上外径12mm未満のビニル絶縁電線を使用した交流電流測定に適したモデル。

貫通穴径Φ36の大口径、精密計測用の標準センサ。高透磁率パーマロイコアの採用で、1mA ～ 180Aのワイドレンジをカバー。1000：1の高変流比で、二次電流が小さく直接電子回路へのインターフェースが可能。出力 ： M3-ネジ端子、取付穴：2-Φ4.5と、大型の盤内組込に適した堅牢な構造。

精密計測用の小型電流センサ(プリント板取付対応型)。ナノ結晶軟磁性材料を採用する事で小型でありながら1mA～35Aのワイドレンジをカバー。1°以下の位相角(10Ω以下 特性図参照)。微小電流領域で良好な直線性(特性図参照)。800：1の高変流比で直接電子回路へのインターフェースが可能。出力端子は#110標準タブ。プリント板ハンダ付/リード線ハンダ付いずれにも対応可。

精密計測用の小型センサ。ナノ結晶軟磁性材料を採用することで小型でありながら1mA～80Aのワイドレンジをカバー。1°以下の位相角(10Ω以下 特性図参照)。微小電流領域で良好な出力直線性(特性図参照)。3000：1の高変流比で二次電流が小さく直接電子回路へのインターフェースも可能。仕上外径9mm未満のビニル絶縁電線を使用した交流電流測定に適したモデル。

精密計測用の小型センサ。ナノ結晶軟磁性材料を採用することで小型でありながら1mA～80Aのワイドレンジをカバー。1°以下の位相角(10Ω以下 特性図参照)。微小電流領域で良好な出力直線性(特性図参照)。1000：1の高変流比で二次電流が小さく直接電子回路へのインターフェースも可能。仕上外径9mm未満のビニル絶縁電線を使用した交流電流測定に適したモデル。

±15V電源対応。出力は0±4Vで方向判別可能。絶縁計測ができる。センサ・アンプ一体構造・分割取付型。残留電圧温度係数(OS±0.3mV/℃ TYP。出力電圧温度係数(FS)±0.05%/℃ TYP。「本製品は制御電源として±15V(+15Vと‐15Vの直流両電源)が必ず必要になります。」誤配線や、電源投入時等の過電圧・過電流で、製品故障となる可能性があります。15V単電源を2台使用して、±15V出力でご使用する場合、片電源のみONする状態が継続されることで、故障する可能性がありますので、15V単電源を2台ご使用する場合は、2台ともONの状態でご使用ください。

センサ・アンプ一体構造・分割取付型。絶縁計測可能。DC ～ 20kHz 帯の高周波までの計測が可能(高周波でのご使用の場合定格電流まで使用できなくなる場合がございます)。3 μ s 以内の高速応答性。

クランプ式センサの最小型品。分電盤など既存設備への取付けが容易なナイロンスプリング・ワンタッチクランプ型。超小型ながら最大40Aまでの電流に対応。電流有・無検出に適する。変流器二次側(5A)の測定にも応用可能。

3000：1の高変流比で適用電流範囲を最大180Aまで拡大。貫通穴Φ12を確保しながら、外形・重量をスリム化した小型化設計。出力リード線タイプで、任意のコネクタまたはケーブル延長接続が容易。PC板取付用ピン端子構造も、OEM扱いで対応可能。

クランプ機構をフレームの内側に配置したコンパクト設計。出力リード線にシース付ケーブルを使用。内蔵負荷抵抗を使用することで[500mV/50A]の電圧出力が可能(内蔵抵抗を使用しない場合は通常のCTとして機能しますので外付抵抗を接続してください)。10mAまでの微少電流領域で良好な出力直線性。ダブルコイル構造により、外部磁界の影響を低減(CTL-10-CLS メーカー製品比)。過電圧クランプ素子を内蔵。仕上外形8mm未満のビニル絶縁電線を使用した交流電流測定に適したモデル。お客様のニーズに合わせたOEM対応が可能(別途相談願います)

クランプ機構をフレームの内側に配置したコンパクト設計。出力リード線にシース付ケーブルを使用。内蔵負荷抵抗を使用することで[500mV/100A]の電圧出力が可能(内蔵抵抗を使用しない場合は通常のCTとして機能しますので外付抵抗を接続してください)。10mAまでの微小電流領域で良好な出力直線性。ダブルコイル構造により、外部磁界の影響を低減(CTL-10-CLS メーカー製品比)。過電圧クランプ素子を内蔵。仕上外形18mm未満のビニル絶縁電線を使用した交流電流測定に適したモデル。お客様のニーズに合わせたOEM対応が可能(別途相談願います)

貫通穴径Φ36の大口径、精密計測用標準品(CTL-36-S50-10Z)の二次巻線を増やし、適用電流範囲を1mA ～ 400Aまで広げた容量拡大型。2000：1の高変流比で、二次電流が小さく直接電子回路へのインターフェースが可能。出力：M3-ネジ端子、取付穴：2-Φ4.5と、大型の盤内組込に適した堅牢な構造。

センサ・アンプ一体構造・分割型・電線クランプ構造。±15V電源対応。小型分割型でありながらクローズドループを採用し、高感度・高精度を実現。出力は0±4Vで方向判別可能。絶縁計測ができる。シールドケースを標準で内蔵することにより外部磁界の影響を低減。残留電圧温度係数が非常に小さい ±0.3mV/℃ typ。出力電圧温度係数が非常に小さい ±30ppm/℃ typ。ケース機構 特許取得済み。本製品は制御電源として±15V(+15Vと-15Vの直流両電源)が必ず必要になります。プラス側のみの電流検出の場合でも、±15Vが必要です。いかなる場合でも+15Vのみでは動作致しません。

測定ケーブルからのワイヤレスCTの電源供給(エネルギーハーベスト)。クランプ構造とワイヤレス通信の一体化による配線の不要化とそれに伴う設置コスト低減。バッテリーレスの為バッテリー交換不要。電流測定により各機器の日々の稼動コスト(電力)を計算。接続CTを自動識別するため、CTの後付が可能で設定も不要。内部で一次電流換算して電流値出力をするため、後段のシステムにて電流補正が不要。3CHのCTデータを一括無線送信

小型、軽量、直流小電流を高精度で測定可能。フルスケール 0.1A、0.5A、1A、2A。残留電圧、出力電圧、ともに温度安定性に優れる。過電流後も安定に動作。単電源動作。

クランプ式交流電流センサに通電検知回路を組み込んだオールインワン構造。無電源で通電線にクランプするだけで、通電検知信号が得られる。動作点0.5， 1A固定の高感度型と動作点1A～10A、10A～100A設定型の3タイプを標準化。定格0.5， 1A未満の小電流対応は、センサに検出電流を(n)ターンすると感度は(n)倍になる。50Hz/60Hz正弦波専用(波形歪がある場合は動作点が変わります)。

既設設備でも取付が容易な分割型構造。5A～600A対応の高変流比CT。過電圧クランプ素子を内蔵。各種省エネ対応機器、過負荷防止装置などのシステムに直接インターフェースが可能。CTL-8-3FCは生産中止となります。測定する電流範囲で代替推奨品が異なりますが、公称変流比が同じCTL-10-3FC、CTL-16-3FC等が代替推奨品となります。

UL2808 を取得した国内初の交流電流センサ。メーカー標準品(CTL-6-P-H、CTL-6-S-H)と特性近似。同変流比の製品となります。ULファイルNo.E491055

UL2808 を取得した国内初の交流電流センサ。400:1の変流比。ULファイルNo.E491055。プッシュイン端子の採用で、取付も容易。

使用しやすい小型の曲げセンサ。ぬいぐるみに仕込んだり、パワーグローブの修理などにご利用ください。

電磁弁GVと配管をつなぐ専用フランジです。

高感度・高信頼性の微差圧スイッチ。 設定ダイヤルによる簡単な作動圧力設定。 小形・軽量設計。 ブラケット付属で設置が容易。 保護構造IP54(カバー装着時)。 フィルター目詰まり監視やクリーンルーム圧力監視に最適

非分散型赤外線吸収法(NDIR)による高精度CO₂測定。 ダクト内CO₂濃度の監視や外気導入量制御に最適。 出力信号DC1～5Vのリニア出力。 長期安定性に優れたCO₂センサ。 自動校正機能を搭載し、長期ドリフトを低減。 ダクト取付セットを用いた簡単施工

建物内のCO(一酸化炭素)濃度を連続監視。 地下駐車場や屋内駐車場の換気制御に最適。 計測原理に定電位電解方式を採用。 CO濃度のみを選択的に測定し、他ガスの影響を受けにくい。 優れた計測精度と応答性。 低濃度域(0～60ppm)の計測に対応。 小型・軽量の壁面取付タイプ

シリコンダイアフラム方式を採用した高精度・小型・軽量の微差圧センサです。 。 クリーンルームや一般空調の室内圧、ダクト静圧の計測・制御に使用できます。 。 高精度 ±0.5%F.S. を実現しています。 。 アクチュエータツールにより、配管を外さずに校正や圧力モニタが可能です。 。 接続テスト端子を備え、配線を外さずに出力電流を確認できます。 。 ゼロ点とスパン調整が相互干渉しないため、調整作業が容易です。 。 LED表示により圧力レンジ内外の状態を視覚的に確認できます。

Pt100測温抵抗体を採用した高精度な配管用温度センサです。 。 配管内・タンク内・熱交換器内の流体温度計測に使用できます。 。 ダクト・チャンバ内の温度検出にも対応します。 。 広範囲温度(-50～200℃)の測定が可能です。 。 SUS304、SUS316L、チタン保護管を選択可能です。 。 シングルエレメント・ダブルエレメントを選択できます。 。 挿入長を用途に応じて指定可能です。 。 保守交換用エレメントを用意し、メンテナンス性に優れています。
