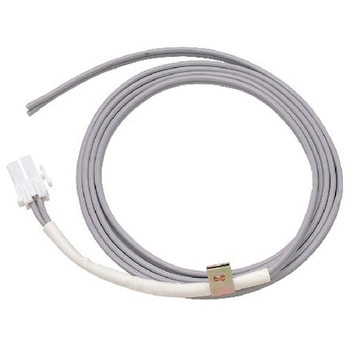

速結端子付タイプで室内コンセントを利用して電源をとる方式に変更する場合に使用します。
(強弱付のタイプでは使用できません。ただし、自動運転形では可)
コード長さ(mm)約700
1台
￥389
税込￥428
当日出荷
多彩な外部制御：外部からの運転/停止はもとより、DC0～5V・DC0～10V・DC4～20mAによる周波数変更が可能です。
低騒音運転：高キャリア正弦波PWM方式により、商用電源駆動時に匹敵する低騒音での運転が可能です。
遠隔からの運転モードの設定：簡易型遠隔風量調整スイッチ(オプション)により、運転/停止および周波数変更が遠隔から行えます。
周波数ジャンプの設定が最大3点：特定周波数で共振が生じた場合、その周波数を最大3点まで回避設定ができます。
送風機に適したパラメータに初期設定：送風機に適したパラメータに初期設定しているため、余分な設定をする必要はありません。(一部設定は必要)
運転周波数を記憶：電源を一度遮断しても、前回運転した周波数を記憶しています。
電圧単相AC100V±10%
備考-
制御方式高キャリア(0.7～14.5kHz)正弦波PWM方式(出荷設定：14.5kHz)
運転方式本体運転、外部運転(無電圧信号)
周波数0/60Hz±5%
出力周波数(Hz)0～60Hz(出荷設定：15～60Hz)
加減速時間(出荷設定：15秒)
定格出力電圧単相100V入力
過負荷電流定格150%1分間
周囲湿度(%RH)相対湿度90%以下(結露のないこと)
保護機能不足電圧、過電流、過電圧、瞬時停電、過負荷遮断、復電再始動、ストール防止、ファン故障(冷却ファン有のみ)
周波数設定本体ボリューム、外部信号(無電圧信号、DC0～5V、DC0～10V、DC4～20mA)
振動5.9m/s2(0.6G)以下
雰囲気屋内(腐食性ガス、塵や埃のない所)標高(1000m以下)
周囲温度(℃)-10～+40(凍結のないこと)
適合電動機(kW)-
多彩な外部制御：外部からの運転/停止はもとより、DC0～5V・DC0～10V・DC4～20mAによる周波数変更が可能です。
低騒音運転：高キャリア正弦波PWM方式により、商用電源駆動時に匹敵する低騒音での運転が可能です。
遠隔からの運転モードの設定：簡易型遠隔風量調整スイッチ(オプション)により、運転/停止および周波数変更が遠隔から行えます。
周波数ジャンプの設定が最大3点：特定周波数で共振が生じた場合、その周波数を最大3点まで回避設定ができます。
送風機に適したパラメータに初期設定：送風機に適したパラメータに初期設定しているため、余分な設定をする必要はありません。(一部設定は必要)
運転周波数を記憶：電源を一度遮断しても、前回運転した周波数を記憶しています。
電圧三相AC200～230V±10%
制御方式高キャリア(0.7～14.5kHz)正弦波PWM方式(出荷設定：14.5kHz)
運転方式本体運転、外部運転(無電圧信号)
周波数0/60Hz±5%
出力周波数(Hz)0～60Hz(出荷設定：15～60Hz)
加減速時間0～999秒(出荷設定：25秒)
定格出力電圧三相200V入力
周囲湿度(%RH)相対湿度90%以下(結露のないこと)
保護機能不足電圧、過電流、過電圧、瞬時停電、過負荷遮断、復電再始動、ストール防止、ファン故障(冷却ファン有のみ)
周波数設定本体ボリューム、外部信号(無電圧信号、DC0～5V、DC0～10V、DC4～20mA)
振動5.9m/s2(0.6G)以下
雰囲気屋内(腐食性ガス、塵や埃のない所)標高(1000m以下)
周囲温度(℃)-10～+50(凍結のないこと)
強弱速調付換気扇を1個のスイッチで並列運転する場合に、ご使用ください。
仕様配線用端子：速結端子(Φ1.6、Φ2.0)
使用温度範囲(℃)0～+40
消費電力(W)1.5以下
電源単相100V50/60HZ
定格制御容量最大電流5A以下、起動電流10A以下
接続台数2台(強ー弱速調付換気扇)
1台
￥6,990
税込￥7,689
当日出荷
質量(kg)26.5
電圧(V)200
消費電力(W)(強50Hz/強60Hz/弱50Hz/弱60Hz)2525/2525/7.50/7.50
電源単相
騒音値(dB)(強50Hz/強60Hz/弱50Hz/弱60Hz)49/49/25/25
ダクト径(Φmm)(EA)100.0
外形寸法(高さH×幅W×奥行D)(mm)270×728×544
風量(m3/h)(強50Hz/強60Hz/弱50Hz/弱60Hz)230/230/100/100
機外静圧(Pa)(強50Hz/強60Hz/弱50Hz/弱60Hz)160/160/170/170
1台
￥229,000
税込￥251,900
4日以内出荷
質量(kg)8.4
電圧(V)100
消費電力(W)(強50Hz/強60Hz/弱50Hz/弱60Hz)1230/1230/2.50/2.50
電源単相
騒音値(dB)(強50Hz/強60Hz/弱50Hz/弱60Hz)44/44/15/15
ダクト径(Φmm)(EA)100.0
外形寸法(高さH×幅W×奥行D)(mm)209×553×443
風量(m3/h)(強50Hz/強60Hz/弱50Hz/弱60Hz)140/140/30/30
機外静圧(Pa)(強50Hz/強60Hz/弱50Hz/弱60Hz)285/285/25/25
1台
￥52,900
税込￥58,190
36日以内出荷
質量(kg)8.9
電圧(V)200
消費電力(W)(強50Hz/強60Hz/弱50Hz/弱60Hz)2000/2050/6.50/6.50
電源単相
騒音値(dB)(強50Hz/強60Hz/弱50Hz/弱60Hz)48/49/34/34
ダクト径(Φmm)(EA)100.0
外形寸法(高さH×幅W×奥行D)(mm)239×553×372
風量(m3/h)(強50Hz/強60Hz/弱50Hz/弱60Hz)230/230/120/120
機外静圧(Pa)(強50Hz/強60Hz/弱50Hz/弱60Hz)145/145/170/170
1台
￥69,900
税込￥76,890
4日以内出荷
電圧(V)100
電源単相
ダクト径(Φmm)(EA)100.0
機外静圧(Pa)(強50Hz/強60Hz/弱50Hz/弱60Hz)0/0/0/0
質量(kg)7.4
電圧(V)200
消費電力(W)(強50Hz/強60Hz/弱50Hz/弱60Hz)1900/1950/15/15
電源単相
騒音値(dB)(強50Hz/強60Hz/弱50Hz/弱60Hz)45/47/33/30
ダクト径(Φmm)(EA)100.0
外形寸法(高さH×幅W×奥行D)(mm)227×441×360
風量(m3/h)(強50Hz/強60Hz/弱50Hz/弱60Hz)175/195/110/100
機外静圧(Pa)(強50Hz/強60Hz/弱50Hz/弱60Hz)0/0/0/0
1台
￥68,900
税込￥75,790
4日以内出荷
室温が設定温度以上になったら動作します。
換気扇の省エネ運転に役立ちます。
長さ(mm)コンセント：2000
厚さ(mm)56
ピッチ(mm)縦ボルト：137、横ボルト：52
電源単相100V 50/60Hz
縦(mm)137
横(mm)66
温度設定範囲(℃)15～40
使用環境条件温度40℃以下 湿度90%RH未満
許容電流AC100V 3A以下
1台
￥23,900
税込￥26,290
4日以内出荷
三相用速調なしモーターと送風機用スイッチ(FY-SW91W-T，FYSW91WC-T，FY-SW90-T，FY-SW91-T)を容易に接続できます。
定格10A(起動60A)
使用環境条件温度-10～40℃(凍結なきこと)、相対湿度85%以下(結露なきこと)
1台
￥17,900
税込￥19,690
5日以内出荷
適合機種FY-DQSA63BLK，FY-DQSA73BLK、FY-DQSF63K，FY-DQSF73K、FY-DQS63BLK，FY-DQS73BLK、a.c.100V20Wまで使用可
本体を1つスイッチで並列運転する場合、スイッチのみを使用するより多数台運転できます。
本体と湿度スイッチ・温度スイッチ(FY-ST030，032)を連動運転することができます。
本体と電気式シャッタを連動する場合35cm以上の有圧換気扇では三線式になりますが、たやすく結線できます。
リレーユニット本体は必ずタテにして設置してください。
使用温度範囲(℃)-10～+50
消費電力(W)約3.5
定格電圧三相200V50/60Hz
接続電気式単相200V
定格制御容量10A(定格電流)・15A(起動電流)
1台
￥5,990
税込￥6,589
5日以内出荷
本体を1つスイッチで並列運転する場合、スイッチのみを使用するより多数台運転できます。
本体と湿度スイッチ・温度スイッチ(FY-ST030，032)を連動運転することができます。
本体と電気式シャッタを連動する場合35cm以上の有圧換気扇では三線式になりますが、たやすく結線できます。
リレーユニット本体は必ずタテにして設置してください。
使用温度範囲(℃)-10～+50
消費電力(W)約1.5
定格電圧単相100V50/60Hz
接続電気式単相100V
定格制御容量10A(定格電流)・20A(起動電流)
1台
￥5,990
税込￥6,589
翌々日出荷
1個
￥449
税込￥494
5日以内出荷
1個
￥3,590
税込￥3,949
5日以内出荷
材質(ボックス)亜鉛鋼板、(カバー)亜鉛鋼板、(リレー)オムロン製LY-1F DC12V、(ヒューズ)ヒューズ 250V 15A(ホルダー付)、(端子台)ユリア樹脂
1個
￥9,990
税込￥10,989
5日以内出荷
1台
￥2,290
税込￥2,519
4日以内出荷
1台
￥4,590
税込￥5,049
4日以内出荷
仕様壁面取付専用
寸法(mm)270×280×140
質量(kg)5
出力DC30V 2系統
入力電源AC100V～242V(50/60Hz)
1個
￥129,000
税込￥141,900
3日以内出荷
![バス乾 [本体]24時間換気機能付換気扇DCモータータイプ 三菱電機](http://jp.images-monotaro.com/Monotaro3/pi/middle/mono77434097-220520-02.jpg)
質量(kg)8.7
電圧(V)100
消費電力(W)(強50Hz/強60Hz/弱50Hz/弱60Hz)1230/1230/6/6
電源単相
騒音値(dB)(強50Hz/強60Hz/弱50Hz/弱60Hz)44/44/30.50/30.50
ダクト径(Φmm)(EA)100.0
外形寸法(高さH×幅W×奥行D)(mm)239×553×443
風量(m3/h)(強50Hz/強60Hz/弱50Hz/弱60Hz)230/230/120/120
機外静圧(Pa)(強50Hz/強60Hz/弱50Hz/弱60Hz)175/175/180/180
欠品中
電圧(V)100
電源単相
ダクト径(Φmm)(EA)100.0
欠品中
質量(kg)9.1
電圧(V)100
消費電力(W)(強50Hz/強60Hz/弱50Hz/弱60Hz)1250/1250/26/25
電源単相
騒音値(dB)(強50Hz/強60Hz/弱50Hz/弱60Hz)45.50/46/33/29
ダクト径(Φmm)(EA)100.0
外形寸法(高さH×幅W×奥行D)(mm)259×553×443
風量(m3/h)(強50Hz/強60Hz/弱50Hz/弱60Hz)230/230/145/120
機外静圧(Pa)(強50Hz/強60Hz/弱50Hz/弱60Hz)0/0/0/0
欠品中
ダイレクトコンセントタイプで室内コンセントを利用して電源をとる方式に変更する場合に使用します。強弱付のタイプでは使用できません。ただし、ワイヤレススイッチ方式では可。
取扱い終了
