24ページ目: 電線管用接続部品

耐圧防爆構造(d2G4)フレキをBOX等に接続するためのストレートコネクタです内部はセパレート構造のため、施工及びメンテナンス性に優れておりますパッキンを除く部品は全てステンレス(SUS304)製です 但しサイズ36のサブニップルは真鍮製(ニッケルメッキ)となります※接続するフレキや接続状況により防水性能は変わりますので、屋外施工の場合シール材等の併用により効果の高い防水処理ができます

KK-TUBEをBOX等に接続するためのストレートコネクタです本体は亜鉛ダイカスト製で、表面は電気亜鉛メッキ処理を施しております※接続するフレキや接続状況により防水性能は変わりますので、屋外施工の場合シール材等の併用により効果の高い防水処理ができます

KK-TUBEをリミットスイッチに接続するための90°アングルコネクタですW-PCAに比べ、取付ネジ長が短くなっております

耐圧防爆構造(d2G4)保護管を使わずケーブルをBOX等に引込む場合にご使用ください先端がベルマウス形状になっております本体は真鍮製で、表面はニッケルメッキ処理を施しております※接続状況により防水性能は変わりますので、屋外施工の場合シール材等の併用により効果の高い防水処理ができます

KK-TUBEをBOX等に接続するための防水型水抜きコネクタですコネクタ内部にケーブルをシールするためのパッキンが装着されております本体は亜鉛ダイカスト製で、表面は電気亜鉛メッキ処理を施しております※接続するフレキや接続状況により防水性能は変わりますので、屋外施工の場合シール材等の併用により 効果の高い防水処理ができます

KK-TUBEをネジなし電線管等に接続するための非防水型ストレートコネクタです本体は亜鉛ダイカスト製で、表面は電気亜鉛メッキ処理を施しております

裸フレキ(KF)をネジ付電線管等に接続するためのストレートコンビネーションコネクタですこの商品は裸フレキ(KF)専用コネクタです本体は亜鉛ダイカスト製で、表面は電気亜鉛メッキ処理を施しております耐熱仕様のため、シーリングパッキンではなく、ステンレス製のかしめリング(♯82は真鍮製)が装着されております

耐圧防爆構造(d2G4)フレキをBOX等に接続するためのストレートコネクタです内部はセパレート構造のため、施工及びメンテナンス性に優れておりますパッキンを除く部品は全てステンレス(SUS304)製です 但しサイズ36のサブニップルは真鍮製(ニッケルメッキ)となります※接続するフレキや接続状況により防水性能は変わりますので、屋外施工の場合シール材等の併用により効果の高い防水処理ができます

超耐熱ブレードフレキ(KLGS，KGS)をPIPE等に接続するための耐熱仕様のストレートコンビネーションコネクタですこの商品は超耐熱ブレードフレキ(KLGS，KGS)専用コネクタです本体は真鍮製で、表面はニッケルメッキ処理を施しております

KK-TUBEをBOX等に接続するための90°アングルコネクタです本体はステンレス製SCS13(SUS304)製ですゆるやかなR設計により、ケーブルを90°方向へ引き出す際ケーブルの屈曲を保護し、スムーズな入線作業が可能になりました※接続するフレキや接続状況により防水性能は変わりますので、屋外施工の場合シール材等の併用により効果の高い防水処理ができます

KK-TUBEをBOX等に接続するためのストレートコネクタです本体は亜鉛ダイカスト製で、表面は電気亜鉛メッキ処理を施しております接続ネジの内側には、ナイロン製ブッシング(青色)が装着済みで、入線時にケーブルを傷めません但し、WPCB(12-12、16-12、92、104)、R-W-PCBには装着されておりません)※接続するフレキや接続状況により防水性能は変わりますので、屋外施工の場合シール材等の併用により効果の高い防水処理ができます

KK-TUBEをネジなし電線管等に接続するための非防水型ストレートコネクタです本体は亜鉛ダイカスト製で、表面は電気亜鉛メッキ処理を施しております

ステンレス製ブレードフレキ(KLSWS，KSWS)をネジ付電線管等に接続するためのストレートコンビネーションコネクタですこの商品はステンレス製ブレードフレキ(KLSWS，KSWS)専用コネクタです本体はステンレス製SCS13(SUS304)製です耐熱仕様のため、シーリングパッキンではなく、ステンレス製のかしめリング(♯82は真鍮製)が装着されております

コネクタ本体と袋ナットの間に取り付けることにより、水抜きコネクタとしてご使用いただけます他の水抜き商品と違い、縦型の穴にすることによりフレキ内部からアース線等を引出しやすくなっておりますこの商品は、単体ではご使用いただけません。必ずコネクタにセットしてご使用ください本体は亜鉛ダイカスト製で、表面は電気亜鉛メッキ処理を施しております

KK-TUBEをBOX等に接続するための45°アングルコネクタです本体は亜鉛ダイカスト製で、表面は電気亜鉛メッキ処理を施しております接続ネジの内側には、ナイロン製ブッシング(黄色)が装着済みで、入線時にケーブルを傷めません※接続するフレキや接続状況により防水性能は変わりますので、屋外施工の場合シール材等の併用により効果の高い防水処理ができます

耐圧防爆構造(d2G4)保護管を使わずケーブルをBOX等に引込む場合にご使用ください先端がベルマウス形状になっております本体は真鍮製で、表面はニッケルメッキ処理を施しております※接続状況により防水性能は変わりますので、屋外施工の場合シール材等の併用により効果の高い防水処理ができます

KK-TUBEをアメリカ管用ネジ付パイプに接続するためのストレートコネクタです本体は亜鉛ダイカスト製で、表面は電気亜鉛メッキ処理を施しております※接続するフレキや接続状況により防水性能は変わりますので、屋外施工の場合シール材等の併用により効果の高い防水処理ができます

ストレートコネクタを90°アングルとしてご使用いただくためのアングルアダプタです本体は真鍮製で、表面は電気亜鉛メッキ処理を施しております※接続するフレキや接続状況により防水性能は変わりますので、屋外施工の場合シール材等の併用により効果の高い防水処理ができます

コネクタの取付ネジサイズを変更する場合にご使用下さい本体はステンレス(SUS316)製切削品です防爆構造 ExdⅡc/ExeⅡ/ExtD A21、IP66/67認定商品(認証型式 : OSAJ)です※屋外施工の場合シール材等の併用により効果の高い防水処理ができます

KXP-FSタイプの電線管接続側のメネジ部に取り付けることにより移動用(ベルマウスタイプ)に変換できます本体はステンレス(SUS304)製です

ストレートコネクタを90°アングルとしてご使用いただくためのアングルアダプタです本体はステンレス製SCS13(SUS304)製です※接続するフレキや接続状況により防水性能は変わりますので、屋外施工の場合シール材等の併用により効果の高い防水処理ができます

KXP-FとW-PCBの間に取り付けることにより、KXP-Fのカバーのスライド幅を長くすることができますKXP-Fにフレキシブルチューブを取り付ける場合にケーブルをクランプしやすくなります本体は亜鉛ダイカスト製で、表面は電気亜鉛メッキ処理を施しております

ストレートコネクタを45°アングルとしてご使用いただくためのアングルアダプタです本体はステンレス製SCS13(SUS304)製です※接続するフレキや接続状況により防水性能は変わりますので、屋外施工の場合シール材等の併用により効果の高い防水処理ができます

KXP-FSとW-SCBの間に取り付けることにより、KXP-FSのカバーのスライド幅を長くすることができますKXP-FSにフレキシブルチューブを取り付ける場合にケーブルをクランプしやすくなります本体はステンレス(SUS304)製です

制御盤類とハイフレックスPTを接続するストレートボックスコネです。PSGに比べてコンパクトで、小さな取付穴で使用できます。

取付スペースを取らない小型のコンネです。

回転機構のないコンネ端末に取り付け、回転コンネにするためのアダプタです。回転運動によるフレキのねじれを吸収し、破損を防ぐ効果があります。取付穴径の変更は必要ありません。電線保護のため、360°以上は回転しません。パネル取付時・フレキ接続時には、ストッパーピンに負荷が加わらないようにご注意ください。

電線管用のZDC製小ねじ止め式キャップです。このキャップは、ケーブル用電線管配管にご使用下さい。

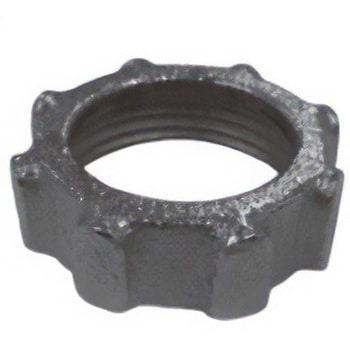

ケイフレックスの端末を保護するためのブッシングとしてご使用できます。表中の「接続できるケイフレックス」欄の※印はKMS、KMV、KPF、KIC、KIH、KIV、KMEC、KPBF、KUU、KCS、KMB、KIB、KM、KI を表しています。詳細サイズについては、ケイフレックスの各頁をご参照下さい。

ケイフレックスと附属品の引張り強度をより強くするため、及びケイフレックスの自立を助けるためのネット付き袋ナットです。ネットの材料は、ステンレス(SUS304)製ワイヤーです。ネット付き袋ナットは、KM 型(標準型)のすべての附属品に取付けできます。

Φ16，Φ22のノックアウトを塞ぐための装飾用プラグです。ZDC製の表面処理はサーチライトNi/Crめっきです。樹脂製の色調はライトグレー色です。ロックナットは黒色です。

ケイフレックスの自立を助けるためのブーツ付き袋ナットです。ブーツの材料は、ゴムと同等の熱可塑性エラストマーです。ブーツ付き袋ナットは、KM 型(標準型)のすべての附属品に取付けできます。ブーツの長さは40mm が標準です。

ケイフレックスの端末を保護するためのブッシングとしてご使用できます。

防爆式コネクタ用の組替用ゴムパッキンです。例えばコネクタK2XBG2216 は、挿入できるケーブル外径は、Φ14～Φ16mm です。 もし、このコネクタにΦ11mm のケーブルを挿入する場合は、ゴムパッキンKX(GP)2212 に組替えてご使用下さい。

EM3BG用グランドパッキンEM3GPのパッキン穴径を小さくするためのスリーブです。
