リレー

リレーはリミットスイッチなどの外部接点入力により電磁石が動作し、接点信号を出す機器です。一般的にはいくつかのリレーを組み合わせ、例えば、ドアを開閉するなどの機器の動作を制御。リレーの種類には高圧分電盤に設置するパワーリレーと低電圧で使用するマイクロリレーなど、使用箇所により選べるいろいろな種類があります。また出力できる接点の数と種類にもさまざま有り、用途により自由に選ぶことが可能です。リレーには、リレーを取り付けるプレートやリレーを固定する保持バンドなどのオプション品もあります。

商品豆知識

スイッチの種類と選び方

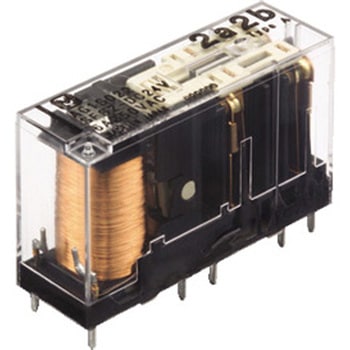

omron(オムロン)セーフティ・リレー G7SA

(1件すべてのレビューを見る)

RoHS

カタログ掲載商品

EN規格を取得した小型スリムセーフティリレー。強制ガイド接点付きリレー(EN50205/Class A VDE認証)。機械のCEマーキング(機械指令)をバックアップ。インターロック回路の構成をとることにより、機械の危険状態を回避。4極、 6極を品揃え。PWBパターンの引きまわしが容易な端子配置。入力出力間は強化絶縁。異極間の一部も強化絶縁。

保護構造耐フラックス形応答時間10ms以下絶縁抵抗(MΩ)1000以上(DC500V絶縁抵抗計にて) 接触抵抗(mΩ)100以下(DC5V 1A電圧降下法にて) 機械的耐久性1000万回(開閉ひん度36000回/h) 電気的耐久性10万回以上(定格負荷、開閉ひん度1800回/h) 最大開閉ひん度(回/h)/機械的36000 最大開閉ひん度(回/h)/定格負荷1800 故障率P水準(参考値：開閉ひん度120回/min時)DC5V 1mA(開閉ひん度300回/min)) 耐振動10～55～10Hz 片振幅0.75mm(複振幅1.5mm) 定格負荷AC250V 6A、DC30V 6A 復帰時間(ms)20以下(周囲温度23℃) 衝撃(誤動作)(m/s²)100 衝撃(耐久)(m/s²)1000

1個

￥1,998～税込￥2,198～

当日出荷から31日以内出荷

バリエーション一覧へ (37種類の商品があります)

omron(オムロン)セーフティ・リレー G7S-□-E

形G7Sに10Aタイプをシリーズ追加。強制ガイド接点付きリレー(EN50205/ClassA VDE認証)。機械のCEマーキング(機械指令)をバックアップ。インターロック回路の構成をとることにより、機械の危険状態を回避。表面接続、裏面接続ソケットを準備。

質量(g)約65 耐電圧コイル接点間(コイル-3極、コイル-4極間) AC4000V 50/60Hz 1minコイル接点間(コイル-3極、コイル-4極間以外)：AC2500V 50/60Hz 1min異極間(「1極、3極、5極」と”「2極、4極、6極」間)：AC4000V 50/60Hz 1min異極間(「1極、3極、5極」と”「2極、4極、6極」間)：AC2500V 50/60Hz 1min同極接点間：AC1500V 50/60Hz 1min 絶縁抵抗(MΩ)100以上(DC500V絶縁抵抗計にて) 使用周囲温度(℃)-25～+70(ただし、氷結、結露のないこと) 接触抵抗(mΩ)100以下(初期値) 端子構造プリント基板用端子耐振動(耐久)10～55～10Hz 片振幅0.75mm(複振幅1.5mm) 耐衝撃(耐久)1000m/s² 使用周囲湿度5～85%RH 耐振動(誤動作)10～55～10Hz 片振幅0.375mm(複振幅0.75mm) 耐衝撃(誤動作)100m/s² 機械的耐久性1000万回以上(開閉ひん度18000回/h) 電気的耐久性10万回以上(定格負荷、開閉ひん度1800回/h) 故障率P水準(参考値：開閉ひん度60回/min時)DC5V 1mA 復帰時間(ms)50以下開閉頻度(回/時)機械的：18000、抵抗負荷：1800 コイル定格(V)DC24V 30mA 接点定格負荷電圧(V)AC250V 10A (a接点: 抵抗負荷) AC250V 6A (b接点: 抵抗負荷) DC30V 10A (a接点: 抵抗負荷) DC30V 6A (b接点: 抵抗負荷)

1個

￥3,598 税込￥3,958

当日出荷

バリエーション一覧へ (2種類の商品があります)

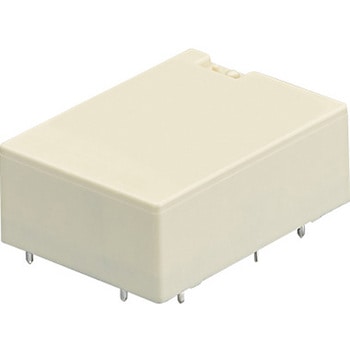

Panasonic(パナソニック)SFリレースリムタイプ

韓国安全認証「Sマーク」取得(ダイオード内臓型除く) 強制ガイド接点機構。スリム形状:長さ(40/50mm)×幅(13mm) ×高さ(24mm)。高速応答時間を実現(8ms以下) LED動作表示付、ダイオード内臓型を品揃え。ソケット、端子台(Y型端子、丸型端子に対応)をご用意。

用途工作機械。ロボット。安全PLC。車生産設備など特に安全規格が求められる回路。種類パワーリレー端子形状プリント基板用端子応答時間8ms以下(コイル定格電圧印加時、接点バウンス含まず、ダイオード無し/at20℃) 開放電圧(V)定格電圧の10%以上(20℃、初期) 感動電圧(V)定格電圧の75%以下(20℃、初期) 最小適合負荷1mA 5V DC 最大印加電圧(V)定格電圧の110%(20℃) 使用周囲湿度5～85%RH(ただし、氷結、結露しないこと) 使用周囲温度(℃)-40～85(ただし、氷結、結露しないこと) 最大操作頻度定格制御容量にて20回/分電気的寿命10万回以上：AC250V 6A抵抗負荷にて(開閉頻度20回/分)、10万回以上：DC30V 6A抵抗負荷にて(開閉頻度20回/分)、50万回以上：AC250V 1A抵抗負荷にて(開閉頻度30回/分)、50万回以上：DC30V 1A抵抗負荷にて(開閉頻度30回/分)、10万回以上：AC15、AC240V 2A誘導負荷にて(開閉頻度20回/分、cosΦ0.3)、10万回以上：DC13、DC24V 1A誘導負荷にて(開閉頻度20回/分、L/R=48ms) 機械的寿命1000万回以上(開閉頻度180回/分) 接触抵抗(mΩ)100以下(DC6V 1A電圧降下法にて) 接点最大許容電圧(V)AC250、DC125 接点最大許容電流(A)6(70～85℃では、0.1A/℃で低減してください) 接点最大許容電力(VA)1500(180W) 接点材質AgSnO2系にAuフラッシュ絶縁抵抗(MΩ)1000以上(DC500V絶縁抵抗計にて、耐電圧の項と同じ個所を測定。) 耐衝撃(誤動作)200m/s²以上(正弦半波パルス：11ms、検知時間：10μs) 耐衝撃(耐久)1000以上(正弦半波パルス：6ms) 耐振動(誤動作)10～55Hz(複振幅1mm、検知時間：10μs) 耐振動(耐久)10～55Hz(複振幅1.5mm) 動作時間(ms)20以下(コイルを定格電圧印加時、接点バウンス含まず/at20℃) 復帰時間(ms)20以下(コイルを定格電圧印加時、接点バウンス含まず) タイプスリムタイプ使用周囲湿度(%RH)5～85(ただし、氷結・結露しないこと) 応答時間(ms)8以下(コイル定格電圧印加時、接点バウンス含まず、ダイオード無し/at20℃) 接点定格制御容量(抵抗負荷)AC250V 6A 、DC30V 6A

1個

￥1,398 税込￥1,538

9日以内出荷

バリエーション一覧へ (41種類の商品があります)

IDEC(和泉電気)RF1V形強制ガイド式リレー

海外規格に適合したコンパクトな強制ガイド式リレー。逆起電力防止ダイオード付 (動作表示LED付)機種を追加

1箱(10個)

￥17,980～税込￥19,778～

当日出荷から81日以内出荷

バリエーション一覧へ (22種類の商品があります)

IDEC(和泉電気)RF1Vシリーズ

種類安全リレー

1箱(10個)

￥18,980～税込￥20,878～

当日出荷から81日以内出荷

バリエーション一覧へ (44種類の商品があります)

Panasonic(パナソニック)SFリレースリムタイプ

強制ガイド接点構造 (EN50205 ClassA TUV認定) 接点の溶着を検出し、安全回路構築が可能な強制ガイド接点構造です。・a接点、b接点が同時に閉じることのない構造・接点間隔を0.5mm以上確保する構造スリム形状(mm) リレー本体の小型・スリム化により、基板の小型化が図れます。 4極タイプ： 40(長さ)×13(幅)×24(高さ) 6極タイプ： 50(長さ)×13(幅)×24(高さ) LED動作表示付・ダイオード内蔵型を品揃え LEDを内蔵することで、別途LEDの回路を設計、実装する必要がなくなり、コストダウン・工数削減になります。高速応答時間を実現(8ms以下) 負荷をすばやく止めることができ、安全を確保します。高い耐衝撃性能(誤動作衝撃:200m/s2以上) 衝撃性能の向上により工作機械、設備での振動・衝撃環境において安心してお使いになれます。プリント板ソケットをご用意しております。(4極用・6極用) フィンガープロテクト構造のDIN端子台(Y型端子、丸型端子に対応)もラインナップ(4極用・6極用)

用途工作機械、ロボット、安全PLC、車生産設備など特に安全規格が求められる回路

1箱(10個)ほか

￥13,980～税込￥15,378～

32日以内出荷

バリエーション一覧へ (31種類の商品があります)
