「接点構成」から絞り込む
1a(6)
1a1b(5)
1a2b(1)
1b(4)
1c(1)
2a(5)
2a1b(1)
2a2b(1)
2b(4)
2c(1)
接点構成をもっと見る

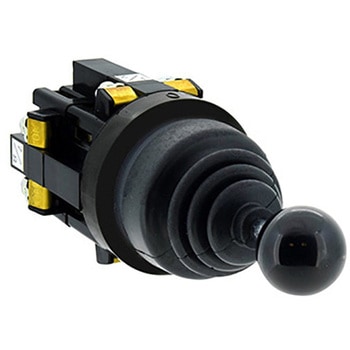

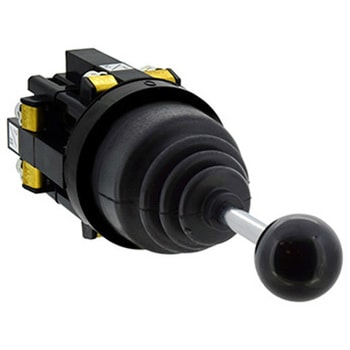

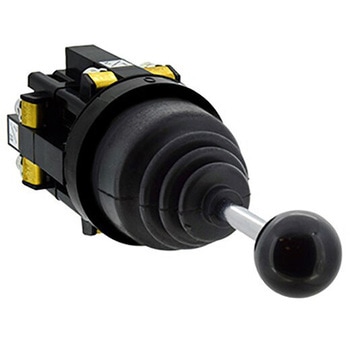

モノレバースイッチは、1本のレバーで4方向の動作をコントロールする4方向スイッチです。
レバーを倒す方向と同方向の接点が作動しますから、工作機械や産業機械を上下左右に頻繁に方向転換させるときなどに、あたかも操縦桿を手さぐりで動かすように迅速確実、かつ自由自在にコントロールすることができます。
接点動作とレバーの動きの組合せは各種選定できます。
取付穴径(Φmm)30.5
定格通電電流(A)10
レバー色黒
使用温度範囲(℃)-25～50
定格絶縁電圧(V)600
絶縁抵抗(MΩ)100以上(DC500Vメガ)
保存温度範囲(℃)-35～80
耐電圧(V/min)AC2500
IP等級IP65
使用湿度範囲(%RH)45～85
モノレバースイッチは、1本のレバーで4方向の動作をコント
ロールする4方向スイッチです。レバーを倒す方向と同方向の
接点が作動しますから、工作機械や産業機械を上下左右に頻繁
に方向転換させるときなどに、あたかも操縦桿を手さぐりで
動かすように迅速確実、かつ自由自在にコントロールすることが
できます。しかも、接点動作とレバーの動きの組合わせは各種選定できます。
操作レバーをセンタ位置でロックできるインタロック付も完備。
取付穴径(Φmm)30.5
定格通電電流(A)10
定格絶縁電圧(V)600
使用温度範囲(℃)-25～50
絶縁抵抗(MΩ)100以上(DC500Vメガ)
保存温度範囲(℃)-35～80
レバー色黒
耐電圧(V/min)AC2500
IP等級IP65
使用湿度範囲(%RH)45～85
取付穴径(Φmm)30.5
使用温度範囲(℃)-25～50
定格絶縁電圧(V)600
絶縁抵抗(MΩ)100以上(DC500Vメガ)
保存温度範囲(℃)-35～80
レバー色黒
定格通電電流(A)10
耐電圧(V/min)AC2500
IP等級IP65
使用湿度範囲(%RH)45～85
種別レバースイッチ
形状丸形
保護構造IP67
取付穴(mm)Φ16.2(0～0.2)
保存温度(℃)-30～80(ただし、氷結しないこと)
絶縁抵抗(MΩ)100以上(DC500Vメガ)
使用周囲温度(℃)-25～60(ただし、氷結しないこと)
接触抵抗(mΩ)50以下(初期値)
耐電圧(V/min)(スイッチ部)充電部とアース間：AC2000、異極端子間：AC2000、同極端子間：AC1000
ベゼルサイズ(mm)Φ18
使用周囲湿度(%RH)30～85(ただし、結露しないこと)
耐振動(誤動作)(Hz)5～55、片振幅0.5mm
耐振動(耐久)(Hz)5～55、片振幅0.5mm
耐衝撃(誤動作)(m/s2)100
耐衝撃(耐久)(m/s2)1000
タイプ短レバータイプ
段数(コンタクトブロック)1
接点構成1a
動作方式自己保持
取付穴径(Φmm)30.5
レバー色黒
操作方向上・下
1個
￥7,998
税込￥8,798
3日以内出荷

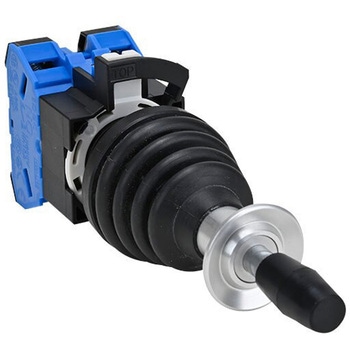

モノレバースイッチ(ARN・ARNS形)は、4つの動作を1本のレバーで自由自在にコントロールできる4方向操作スイッチです。
タイプ長レバータイプ
取付穴径(Φmm)30.5
レバー色黒
操作方向上・右・下・左
保護構造IP65(IEC 60529)
定格絶縁電圧(V)600
絶縁抵抗(MΩ)100以上(DC500Vメガ)
使用周囲温度(℃)-25～50(ただし、氷結しないこと)
保存温度範囲(℃)-35～80(ただし、氷結しないこと)
定格通電電流(A)10
色(ツマミ)黒
耐電圧(V/min)充電部と非充電部間：AC2500
使用周囲湿度(%RH)45～85(ただし、結露しないこと)
