10ページ目: 基板用リレー

基本リレー、公称入力電圧: 12 V dc、1つの切り替えコンタクト、連続通電電流: 6 A、モジュール幅: 5 mm、モジュール高さ: 15 mm60 V dcスペアリレーは、60 V dc、110 V dc、220 V dc、115 V ac/dc、230 V ac/dcリレーモジュールに使用する必要があります。 リレーコイル及びコンタクトを保護するために、適切な保護回路によって誘導負荷を減衰する必要があります。 金めっき基本リレーの場合、スイッチング電圧30 V dcと電流50 mAを超えないようにする必要があります。高スイッチングパワーにより最終的に金めっき層が蒸発します。ハウジングに堆積物があると、耐用年数が短くなることがあります。

低プロファイル(高さ：16.5mm) DPDPST / DPDT 5A に適合 高絶縁(強化絶縁構造による) 絶縁距離( Coil と contacts 間)：最小 絶縁耐力： 8 mm、絶縁耐力： 5、000 V ac サージ強度： 10，000 V VB と互換性があるピン構成

Wago 857シリーズリレーWagoの857シリーズミニチュアリレーは、DINレールモジュールを備えた汎用リレーで、信頼性が高く、時間の節約になる標準機能を備えています。特長と利点切り替えコンタクト最大連続電流: 6 Aステータスインジケータ6 mm幅

低プロファイルで省スペースです 高さ: 12.5 mm 取り付けスペース： 175 mm2 小型パッケージで高感度 動作電力： 0.112 ～ 0.13 W 公称電力： 0.2 ～ 0.3 W 強化絶縁システム( Coil と contacts の間)による高絶縁距離： 8 mm 絶縁耐力： 5，000 VAC サージ強度： 10，000 V 素材: プラスチック プラスチック密閉型タイプ

Phoenix ノンラッチングリレーは産業環境で一般的に使用されており、電気装置と機械装置と見なされています。このタイプのリレーは、多くの場合、電気機械式リレー又は産業用スイッチと呼ばれます。このプラグ可能なミニチュアリレーは、電源コンタクトを備え、高い連続電流に対応し Coil 電圧は 48 V dc です。周囲温度： -40 → 85 ℃ 保護等級： RT IIIこの記事は、Phoenix Contact の「 Complete Line 」シリーズ以外の製品です。Phoenix Contact の全ラインアップは、制御キャビネットに効率性、使いやすさ、一貫性をもたらすように設計された製品です。

低プロファイルで省スペースです 高さ: 12.5 mm 取り付けスペース： 175 mm2 小型パッケージで高感度 動作電力： 0.112 ～ 0.13 W 公称電力： 0.2 ～ 0.3 W 強化絶縁システム( Coil と contacts の間)による高絶縁距離： 8 mm 絶縁耐力： 5，000 VAC サージ強度： 10，000 V 素材: プラスチック プラスチック密閉型タイプ

TE Connectivity のシングル Coil システムリレーは、主に慎重な設計で最適化された磁気回路を採用し、高い耐衝撃性と耐振性を備えています。定格電流は 120 A です。このリレーはキッカーリング 29 シリーズに属しています。密閉型ハウジングは IP6K9K に準拠しています 堅牢設計 Coil current さまざまな構成オプション 6 G の耐衝撃及び 4 G の耐振動性 メインコンタクト電流は、連続電流と 100 % デューティサイクルに定格されています

TE Connectivity Coil システムリレーは、主に慎重な設計で、最適化された磁気回路を採用し、非常に高い耐衝撃性と耐振性を備えています。定格電流は 50 A です。このリレーは kissling 26 シリーズに属しています。IP67 保護クラス 動作温度範囲： -55 → 74 ℃ モノステーブル高性能リレー 機械的寿命は 100 万回テスト済み 耐衝撃性：最大 30 G、耐振動性： 10 G 軍用級の性能 個々のニーズに合わせたさまざまな構成オプションが用意されています

Siemens には、テストブラケットなしの 4 つの切り替えコンタクトを備えたプラグインリレーがあります。リレーのスイッチング動作は安定です。このリレーはベース取り付けです。動作時の周囲温度は -40 ℃ → 70 ℃ です

TE Connectivity のシングル Coil システムリレーは、主に慎重な設計で最適化された磁気回路を採用し、高い耐衝撃性と耐振性を備えています。定格電流は 500 アンペアです。このリレーはキッカーリング 29 シリーズに属しています。密閉型ハウジングは IP6K9K に準拠しています 堅牢設計 Coil current さまざまな構成オプション 6 G の耐衝撃及び 4 G の耐振動性 メインコンタクト電流は、連続電流と 100 % デューティサイクルに定格されています

TE Connectivity のシングル Coil システムリレーは、主に慎重な設計で最適化された磁気回路を採用し、高い耐衝撃性と耐振性を備えています。定格電流は 75 A です。このリレーはキッカーリング 29 シリーズに属しています。密閉型ハウジングは IP6K9K に準拠しています 堅牢設計 Coil current さまざまな構成オプション 6 G の耐衝撃及び 4 G の耐振動性 メインコンタクト電流は、連続電流と 100 % デューティサイクルに定格されています

TE Connectivity の基板リレーは、リレーの設計と製造に関わる幅広い機能を備えており、要求の厳しい高性能用途に対応するスイッチングソリューションの幅広いポートフォリオを取り揃えています。これらのリレー製品はリモートで作動するため、電気回路を遮断又は完全にすることで電力フローを制御します。標準化された基板フットプリントに適合する TE は、幅広い突入電流対応能力を備え、生産ライン、ロボット、エレベータ、制御パネル、CNC 機械などのあらゆる要件に対応します。 モーション制御システム、照明、ビルシステム、太陽光、HVAC、安全性が重要となるさまざまな用途に対応します。1 極 10 / 16 A、1 フォーム A ( NO ) 10 A 定格、高感度 Coil 200 mW 小型サイズ( 18.2 x 10.2 x 14.8 mm ) Coil to contact 絶縁耐力 IEC62368-1 準拠の製品です Coil Power 200 mW 定格電力： 10 A

PEシリーズ高コイル感度: 200 mW 用途: 産業電子機器、家庭用機器、制御機器 コイル電力: 200 mW 動作温度範囲: -40 → +85℃ 沿面距離とクリアランス: 4 mm、3.2 mm スイッチング電圧: 250 Vac H 10、W 20、D 10

TE Connectivity の基板リレーは、リレーの設計と製造に関わる幅広い機能を備えており、要求の厳しい高性能用途に対応するスイッチングソリューションの幅広いポートフォリオを取り揃えています。これらのリレー製品はリモートで作動するため、電気回路を遮断又は完全にすることで電力フローを制御します。標準化された基板フットプリントに適合する TE は、幅広い突入電流対応能力を備え、生産ライン、ロボット、エレベータ、制御パネル、CNC 機械などのあらゆる要件に対応します。 モーション制御システム、照明、ビルシステム、太陽光、HVAC、安全性が重要となるさまざまな用途に対応します。1 極 10 / 16 A、1 フォーム A ( NO ) 10 A 定格、高感度 Coil 200 mW 小型サイズ( 18.2 x 10.2 x 14.8 mm ) Coil to contact 絶縁耐力 IEC62368-1 準拠の製品です Coil Power 450 mW 定格電力： 16 A

Phoenix Contact プラグインミニチュアリレーは、パワーコンタクトを備えています。PDT x 1、テストボタン、機械式スイッチポジションインジケータを備えています。ステータスLED 還流ダイオード 極性： A1+、A2- 入力電圧： 24 V dc

UL認定、CSA、BSITXDシリーズこの基板実装リレーは、コンタクトとコイルの間で2 kVの破壊電圧を達成し、高い接触信頼性を実現します。また、この基板リレーは、耐衝撃性及び耐振性にも優れ、密閉構造のため、自動洗浄に対応しています。主な用途には、ファックス機、モデム、通信 / 医療、車載、セキュリティ機器などがあります。耐サージ性能強化 EN規格(EN60950)の補助絶縁クラスに適合

UL認定、CSA、BSITXDシリーズこの基板実装リレーは、コンタクトとコイルの間で2 kVの破壊電圧を達成し、高い接触信頼性を実現します。また、この基板リレーは、耐衝撃性及び耐振性にも優れ、密閉構造のため、自動洗浄に対応しています。主な用途には、ファックス機、モデム、通信 / 医療、車載、セキュリティ機器などがあります。耐サージ性能強化 EN規格(EN60950)の補助絶縁クラスに適合

K10シリーズリレーTE Connectivity提供のK10シリーズのミニチュア汎用リレーDPDT 2フォームC 銀酸化カドミウムコンタクト コンタクト定格: 15 A@120 V ac 動作温度: -45 → +70℃

KRPAシリーズリレーTE Connectivity提供のKRPAシリーズリレーは、業界標準のオクタルタイプ8ピン終端の汎用リレー

UL、CSAFTR-K1シリーズパワーリレー富士通製FTR-H1ミニチュアパワーリレーです。金めっき銀合金コンタクト コンタクト定格: 16 A @ 250 V ac / 30 V dc

Siemens ノンラッチングリレーは、プラグイン式の 2CO (切り替え)コンタクトの電圧監視デバイスです。24 V dc 公称 Coil 電圧と 8 A 熱電流を備えています。非ラッチングリレーは、キーボードやマイクロ制御などの押ボタン用途に適していますねじ止め モノステーブルスイッチング

Siemens は、LZS ソケット用に硬質金めっきを施したプラグインリレー 1 切り替えコンタクトを備えています。このコンタクトは単安定スイッチング動作を備えています。動作時の周囲温度は -40 ℃ → 70 ℃ です

Siemens のプラグインリレーには、LZS ブラケット用の 4 つの切り替えコンタクトがあり、テストソケットは付いていません。リレーのスイッチング動作は安定です。このリレーはベース取り付けです。動作時の周囲温度は -40 ℃ → 70 ℃ です

低プロファイル(高さ：16.5mm) DPDPST / DPDT 5A に適合 高絶縁(強化絶縁構造による) 絶縁距離( Coil と contacts 間)：最小 絶縁耐力： 8 mm、絶縁耐力： 5、000 V ac サージ強度： 10，000 V VB と互換性があるピン構成

K10シリーズリレーTE Connectivity提供のK10シリーズのミニチュア汎用リレーDPDT 2フォームC 銀酸化カドミウムコンタクト コンタクト定格: 15 A@120 V ac 動作温度: -45 → +70℃

UL、TUVTE Connectivity ORWHシリーズTE Connectivity製小型ORWHシリーズ基板リレーです。 主な用途には、暖房機器、換気装置、非常用照明などがあります。1フォームC、1 COコンタクト

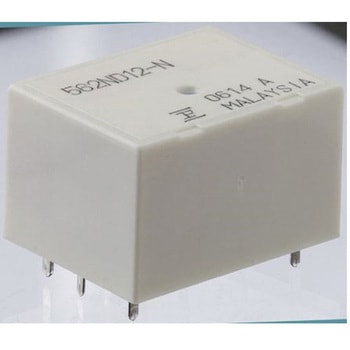

FBR56/FBR560シリーズFBR56シリーズリレーは，12V系車載電装用品に対応した小形高容量リレーです 耐通電性，耐熱性の向上により小形ながら30Aの通電が可能です コイル消費電力のアップに対応するため，コイル線材の耐熱性を約1.3倍に向上させてます

UL、CSASYシリーズミニチュアリレー富士通のSYシリーズ1極ミニチュアシングルリレーは、幅広い動作範囲、DILピッチ端子、及び密閉プラスチックカバーを装備コンタクト定格: 1 A @ 24 V dc / 0.5 A @ 120 V ac (抵抗) 最大電流: 2 A

Phoenix Contact プラガブル産業用リレーは、RT III シールドと 4 つの切り替えコンタクトを備えています。機械式スイッチポジションインジケータ 極性：極性なし 入力電圧: 120 V ac ATEX/IECEx (ゾーン 2 )及び Ex ゾーンクラス I ( div )に従って承認された RIF-2../EX ベースとの関連。2この記事は、Phoenix Contact の「 Complete Line 」シリーズ以外の製品です。Phoenix Contact の全ラインアップは、制御キャビネットに効率性、使いやすさ、一貫性をもたらすように設計された製品です。
