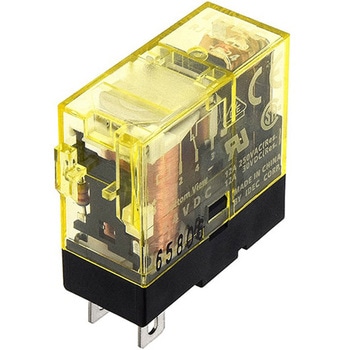

RH形は小形高容量パワーリレーシリーズです。10Aの高容量接点を持ち、しかも1c～2c接点タイプの外形サイズはメーカー製ミニチュアリレーと同寸に小形設計されています。
ロイド船級規格型式認定取得(RH2形およびRH4形)。
UL、CSA認証およびEN規格適合品。
種類パワーリレー
使用周囲湿度45～85(但し、結露しないこと)
接触抵抗(mΩ)50以下
種類パワーリレー
接点構成1c
端子形状プラグイン端子
極数1
接点最大許容電流(A)12
接点仕様シングル接点タイプ
質量(g)約19
タイプシングル接点タイプ
保護構造IP40(閉鎖形)
保存温度(℃)-40～85(氷結なきこと)
絶縁抵抗(MΩ)100以上(DC500Vメガ)
使用周囲温度(℃)-40～70(氷結なきこと)
接触抵抗(mΩ)50以下(初期値)
復帰時間10ms以下
接点材質AgNi
動作時間(ms)15以下
耐衝撃(m/s2)[誤動作]a接点側：200、b接点側：100、耐久：1000
耐振動誤動作：周波数10～55Hz・片振幅0.75mm、耐久：周波数10～55Hz・片振幅0.75mm
接点最大許容電圧(V)AC250/DC125
使用周囲湿度(%RH)5～85(結露なきこと)
保存湿度(%RH)5～85(結露なきこと)
小型/スリム：幅(12.8mm)×長さ(28.6mm)×高さ(20mm)
標準タイプ(5A)と高容量タイプ(10A)を品揃え
プリント板ソケットをご用意
用途家電機器、業務用機器、産業用機器
寸法(mm)28.6×12.8×20.0
質量(g)約13
規格UL、CSA、VDE、TV、CQC
端子形状プリント基板用端子
接点最大許容電圧(V)AC250/DC30
RoHS
復帰電圧7%以上(初期値)[動作特性(定格値に対してat23℃)]
最小適合負荷DC6V・10mA(参考値)
最大許容電圧(V)110%[動作特性(定格値に対してat23℃)]
最小動作電圧90%以下(初期値)[動作特性(定格値に対してat23℃)]
定格負荷電圧：AC250V・DC30V、抵抗負荷：6A、[誘導負荷]B300：AC240V 1.5A・R300：DC250V 0.11A(Pilot duty)
接点最大許容電圧(V)AC400/DC125
接点最大許容電流(A)6
接点最大許容電力(VA)抵抗負荷：AC1500・DC180W、[誘導負荷]B300：AC360・R300：DC28(Pilot duty)
高密度実装対応：幅(5mm)×長さ(28mm)×高さ(15mm)
欧州安全規格(EN61810-1， EN61010)の強化絶縁に適合
AC15、DC13(誘導負荷)対応
EN 60335-1 GWT適合(VDE承認)
用途産業用機器、OA機器、計測機器、試験装置、プログラマブルコントローラ、欧州向け家電用機器
寸法(mm)28.0×5.0×15.0
質量(g)約5
規格UL/C-UL、VDE
保護構造プラスチックシール
端子形状プリント基板用端子
接点最大許容電圧(V)AC250
接点最大許容電流(A)AC6
動作機能非ラッチング式
接点定格制御容量(抵抗負荷)AC250V 6A
小型/スリム：幅(10mm)×長さ(20mm)×高さ(16mm)
高容量 10A、1a/1c 接点リレー
使用周囲温度：-40～+85℃
耐サージ電圧(接点-コイル間)：8，000V
耐電圧(接点-コイル間)：4，000V
用途家電機器、電子機器
保護構造プラスチックシール
端子形状プリント基板用端子
接点最大許容電圧(V)AC250/DC30
耐サージ電圧：6kVの高耐圧設計&CHAR(10)&
高容量：最大開閉能力は30A 277V AC(1a)&CHAR(10)&
プリント板型/TMP型
用途インバータ、溶接機など高負荷開閉が必要な機器
規格UL/C-UL
標準端子ピッチ
優れた耐熱性、トラッキング性能：EN60335-1 GWT適合(VDE承認)
耐サージ6kVタイプも品揃え
低消費電力：400mW/200mW(高感度タイプ)
TMP型/プリント板端子
用途家電機器、自販機、OA機器
寸法(mm)22.0×16.0×16.0
質量(g)約12
規格UL、CSA、VDE、TUV
