9ページ目: 温度調節器(デジタル調節計)
エコ商品
ON/OFF制御/PID制御選択可能(外部スイッチ)。
偏差表示灯採用による制御状態確認が容易：偏差LED(赤色、緑色)表示、出力LED(赤色)表示。
センサ断線表示機能。
制御方式ON/OFF制御+PID制御(セルフオートチューニング採用)
電源電圧(V)AC100～240
制御出力リレー出力
取得規格CE、UL、RoHS
RoHS指令(10物質対応)対応
取扱説明書(1.1MB)
1パック(10個)
￥3,998
税込￥4,398
22日以内出荷
1パック(10個)
￥3,798
税込￥4,178
22日以内出荷
1パック(10個)
￥3,798
税込￥4,178
22日以内出荷
1パック(10個)
￥2,398
税込￥2,638
5日以内出荷
1個
￥2,498
税込￥2,748
3日以内出荷
種類端子台ユニット
制御方式ON/OFFまたは2自由度PID(オートチューニング付き)
設定方式前面キーによるデジタル設定
高度(m)2000以下
使用周囲温度(℃)-10～55(ただし、結露または氷結しないこと)/3年保証時{標準単体取り付けにて-10～50(ただし、結露または氷結しないこと)}
入力インピーダンス電流入力150Ω以下、電圧入力1MΩ以上(形ES2-HB-N/THB-Nを接続する際は、1：1接続でご使用ください)
保管温度(℃)-25～65(ただし、結露または氷結しないこと)
使用周囲湿度(%RH)相対湿度25～85
1個
￥2,498
税込￥2,748
当日出荷
人の手を煩わさず最適な温度制御を自動で実現、生産性と品質を簡単に両立します。
シール面の温度測定と揺れを抑えるアルゴリズムでシール面の温度を安定的に自動制御
プッシュインPlus端子台で簡単配線
仕様●センサ入力：温度入力熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、C/W、 PLⅡ白金測温抵抗体 ： Pt100、 JPt100非接触温度センサ(形ES1B) ： 10～70℃、 60～120℃、 115～165℃、 140～260℃アナログ入力電流入力：4～20mA、 0～20mA電圧入力：1～5V、 0～5V、 0～10V●マルチSP機能：最大8個の目標値(SP0～SP7)を記憶し、 イベント入力、キー操作、 またはシリアル通信によって選択可能●推奨ヒューズ：T2A、AC250V タイムラグ低遮断容量●設置環境：過電圧カテゴリⅡ、汚染度2(EN/IEC/UL 61010-1)●電磁妨害の影響(EN 61326-1による)：熱電対入力(R、S、B、C/W、PLⅡ)：(指示値の±1%あるいは±10℃の大きい方)±1ディジット以下その他の熱電対入力：(指示値の±1%あるいは±4℃の大きい方)±1ディジット以下白金測温抵抗体入力：(指示値の±1%あるいは±2℃の大きい方)±1ディジット以下アナログ入力：±1%FS±1ディジット以下CT入力：±5%FS±1ディジット以下●マニュアルリセット値：0.0～100.0%(0.1%単位)●設定ツール用ポート：上面 ： USB-シリアル変換ケーブル 形E58-CIFQ2を使用して、 パソコン側USBポートと接続前面 ： USB-シリアル変換ケーブル 形E58-CIFQ2+変換ケーブル 形E58-CIFQ2-Eを使用して、 パソコン側USBポートと接続
適合制御専用目標値応答用比例帯(P)→温度入力：0.1～999.9℃/°F(0.1℃/°F単位)目標値応答用積分時間(I)→0～9999s(1s単位)、0.0～999.9s(0.1s単位)目標値応答用微分時間(D)→0～9999s(1s単位)、0.0～999.9s(0.1s単位)外乱用比例帯(P)→温度入力：0.1～999.9℃/°F(0.1℃/°F単位)外乱用積分時間(I)→0～9999s(1s単位)、0.0～999.9s(0.1s単位)外乱用微分時間(D)→0～9999s(1s単位)、0.0～999.9s(0.1s単位)
質量(g)本体：約210、取り付けアダプタ：約4×2個
使用温度範囲(℃)-10～55(結露、氷結しないこと)/3年保証時：標準単体取り付けにて-10～50(結露、氷結しないこと)
規格[認証規格]cULus：UL 61010-1/CSA C22.2 No.61010-1、 韓国無線規則(電波法：KCマーク)
入力種類フルマルチ入力
保護構造前面：IP66、リアケース：IP20、端子部：IP00
適合規格EN 61010-1(IEC 61010-1)、RCM規格
制御方式ON/OFFまたは2自由度PID(オートチューニング付き)
文字高(mm)PV：18、SV：11、MV：7.8
設定方式前面キーによるデジタル設定
保存温度(℃)-25～65(結露、氷結しないこと)
その他の機能適応制御、自動フィルタ調整機能、水冷出力調整機能、予兆データ(通電時間モニタ、周囲温度モニタ、制御出力ON/OFF回数モニタ)、パラメータマスク機能、電源投入時の動作指定機能、マニュアル出力、加熱冷却制御、ループ断線警報機能、SPランプ、警報機能、ヒータ断線検出機能(SSR故障含む)、40%AT、100%AT、操作量リミット、入力デジタルフィルタ、ロバストチューニング、PV入力補正、ラン/ストップ、プロテクト、開平演算機能、操作量変化率リミット、簡易演算、温度ステータス表示機能、簡易プログラム機能、入力移動平均、表示輝度設定
入力インピーダンス(Ω)電流入力150以下、電圧入力1M以上(形ES2-HB-N/THB-Nを接続する際は、1：1接続でご使用ください)
指示方式11セグメントデジタル表示、単発光表示、バー表示、3段表示。内容：PV/SV/MV、PV/SV/マルチSPまたは残りソーク時間など、桁数：PV、SV、MVとも4桁
メモリー不揮発性メモリ(書込回数：100万回)
高度(m)2000以下
絶縁抵抗(MΩ)20以上(DC500V印加)
使用周囲温度(℃)-10～55(ただし、結露または氷結しないこと)/3年保証時{標準単体取り付けにて-10～50(ただし、結露または氷結しないこと)}
指示精度熱電対：(指示値の±0.3%または±1℃の大きい方)±1ディジット以下、白金測温抵抗体：(指示値の±0.2%または±0.8℃の大きい方)±1ディジット以下、アナログ入力：±0.2%FS±1ディジット以下、CT入力：±5%FS±1ディジット以下[周囲温度23℃]
電圧の影響熱電対入力(R、S、B、C/W、PLⅡ)：(指示値の±1%あるいは±10℃の大きい方)±1ディジット以下その他の熱電対入力：(指示値の±1%あるいは±4℃の大きい方)±1ディジット以下白金測温抵抗体入力：(指示値の±1%あるいは±2℃の大きい方)±1ディジット以下アナログ入力：±1%FS±1ディジット以下CT入力：±5%FS±1ディジット以下
EMC規格EMI：EN61326-1、放射妨害電界強度：EN 55011 Group1 classA、雑音端子電圧：EN 55011 Group1 classA、EMS：EN 61326-1、静電気放電イミュニティ：EN 61000-4-2、電磁界強度イミュニティ：EN 61000-4-3、バーストノイズイミュニティ：EN 61000-4-4、伝導性妨害イミュニティ：EN 61000-4-6、サージイミュニティ：EN 61000-4-5、電圧ディップ/電断イミュニティ：EN 61000-4-11
温度の影響熱電対入力(R、S、B、C/W、PLⅡ)：(指示値の±1%あるいは±10℃の大きい方)±1ディジット以下その他の熱電対入力：(指示値の±1%あるいは±4℃の大きい方)±1ディジット以下白金測温抵抗体入力：(指示値の±1%あるいは±2℃の大きい方)±1ディジット以下アナログ入力：±1%FS±1ディジット以下CT入力：±5%FS±1ディジット以下
標高(m)2000以下
許容電圧変動範囲：電源電圧の85～110%
補助出力リレー出力 1a AC250V、 2A(抵抗負荷)電気的寿命10万回 最小適用負荷 5V 10mA(参考値)
制御周期0.1、0.2、0.5、1～99s(1s単位)
比例帯(P)温度入力：0.1～999.9℃/°F(0.1℃/°F単位)、アナログ入力：0.1～999.9%FS(0.1%FS単位)冷却用：温度入力：0.1～999.9℃/°F(0.1℃/°F単位)、アナログ入力：0.1～999.9%FS(0.1%FS単位)
積分時間(I)0～9999s(1s単位)、0.0～999.9s(0.1s単位)/冷却用：0～9999s(1s単位)、0.0～999.9s(0.1s単位)
微分時間(D)0～9999s(1s単位)、0.0～999.9s(0.1s単位)/冷却用：0～9999s(1s単位)、0.0～999.9s(0.1s単位)
信号源抵抗の影響熱電対：0.1℃/Ω以下(100Ω以下)、白金測温抵抗体：0.1℃/Ω以下(10Ω以下)
保管温度(℃)-25～65(ただし、結露または氷結しないこと)
警報設定-1999～9999(小数点位置は入力種別による)
バンク切替機能なし
耐電圧(V/min)AC3000 50/60Hz(異極充電部端子)
衝撃(誤動作)(m/s2)100 3軸方向 各3回
衝撃(耐久)(m/s2)300 3軸方向 各3回
調節感度温度入力：0.1～999.9℃/°F(0.1℃/°F単位)、アナログ入力：0.01～99.99%FS(0.01%FS単位)
サンプリング周期(ms)(入力)50
使用周囲湿度(%RH)相対湿度25～85
振動(誤動作)Hz10～55 20m/s2 3軸方向 10min
振動(耐久)Hz10～55 20m/s2 3軸方向 2h
補助出力点数(点)4
制御盤に新たな価値を
制御盤/装置のサイズを選ばない 幅広いラインアップ
設計から組立、運用までを効率
制御盤/装置のユーザビリティを革新
形状22.5mm幅
タイプDINレール取付タイプ
高度(m)2000以下
使用周囲温度(℃)-10～55(ただし、結露または氷結しないこと)/3年保証時{標準単体取り付けにて-10～50(ただし、結露または氷結しないこと)}
保管温度(℃)-25～65(ただし、結露または氷結しないこと)
制御盤に新たな価値を
制御盤/装置のサイズを選ばない 幅広いラインアップ
設計から組立、運用までを効率
制御盤/装置のユーザビリティを革新
最も小型でローコスト化を実現
調節モードに比例(P)動作を準備。しかも、リセット調整機能も追加
取りつけアダプタにより、連続密着取りつけが可能
プラグイン方式により、DINレール取りつけ、パネル埋込み取りつけ可能
仕様●調節モード：ON/OFF制御
質量(kg)約0.1(埋込み取りつけ用アダプタ付)
保護構造IEC規格、前面操作部IP40、端子部IP00
消費電力約3.6VA
設定方式アナログ設定
電源電圧(V)AC100～240 50/60Hz
制御出力リレー{1c AC250V 3A(抵抗負荷)(ただし開閉容量は330VA)}
絶縁抵抗(MΩ)20以上(DC500Vメガにて)
使用周囲温度(℃)-10～55(ただし、氷結・結露しないこと)
許容電圧変動電源電圧の90～110%
耐電圧(V/min)AC2000 50/60Hz(ただし導電部端子一括と非充電金属部間)
使用周囲湿度(%RH)相対湿度45～85
測温抵抗体の抵抗値変化を検出の上、絶縁された計装統一信号に変換して出力します。リニアライザ・バーンアウト機能を内蔵しています。本体とソケットの接点部に0.2μm金メッキ処理をしており、高い信頼性と耐久性があります。
仕様スパン調整範囲：スパンの約±5% ゼロ点調整範囲：スパンの約±5% 最大出力負荷：電流出力(DC)/4～20mA出力 750Ω以下
質量(g)本体/120以下、ソケット端子台/80以下
外形寸法(mm)29×86×125(取付ネジ、ソケット端子台含む)
入力信号Pt100Ω
動作環境温度/-5～+55℃、湿度/5～90%RH(結露のないこと)
取付け方法壁取付、DIN レール取付共用
出力信号DC4～20mA
測定温度範囲(℃)0～100
配線方式M3.5 ネジ端子接続
許容電圧範囲AC85～264V
アズワン品番4-2419-01
供給電源AC100～240V 50/60Hz
1台
￥44,980
税込￥49,478
25日以内出荷
熱電対からのmV信号を入力して冷接点補償・リニアライズ補正の上、絶縁された計装統一信号に変換して出力します。冷接点補償、リニアライザ(最大6折線)、バーンアウト機能内蔵です。本体とソケットの接点部に0.2μm金メッキ処理をし、高い信頼性と耐久性を実現しています。
仕様スパン調整範囲：スパンの約±5% ゼロ点調整範囲：スパンの約±5% 最大出力負荷：電流出力(DC)/4～20mA出力 750Ω以下
質量(g)本体/120以下、ソケット端子台/80以下
外形寸法29×86×125mm(取付ネジ、ソケット端子台含む)
入力信号K熱電対
動作環境温度/-5～55℃、湿度/5～90%RH(結露なきこと)
取付け方法壁取付、DINレール取付共用
出力信号DC4～20mA
測定温度範囲(℃)0～500
配線方式M3.5ネジ端子接続
許容電圧範囲AC85～264V
アズワン品番4-2359-01
供給電源AC100～240V 50～60Hz
1台
￥46,980
税込￥51,678
18日以内出荷
最大30Aの大容量温度調節器で三相200V電源にも対応できます。3種の電源兼用ですので、1台で幅広く使用できます。K熱電対・Pt100Ωの両方を選択・使用可能です(出荷時設定はK熱電対)。3パターンのタイマー設定が可能です。大容量3相電源用温度調節器
仕様接続端子台：センサー/M3、電源・出力・警報/M5
質量(kg)約4.1
安全装置サーキットブレーカー(40A)
本体寸法230×215×211mm
適合センサK熱電対、Pt100Ω
温度制御方式PID制御・SSR出力
出力容量AC100/AC200V/三相200V 30A(50/60Hz)
使用環境温度/0～35℃、湿度/35～85%RH(結露無きこと)
電源コード無し(背面端子台の電源端子に接続)
警報出力接点出力 AC100V/AC200V 2.4A MAX
温度表示精度±2℃または指示値±0.3%+1digitのどちらか大きい方(K熱電対時)
温度設定範囲(℃)Pt100Ω/0.0～200.0、K熱電対/0～500
アズワン品番4-1728-01
タイマー種類/オートスタート・オートストップ・SVスタート、設定可能時間/1分～99時間59分
入力電圧AC100V/AC200V/三相200V
1台
￥147,000
税込￥161,700
欠品中
Relay出力、SSR駆動出力、電流出力、多様な制御出力です。
用途包装機などに。
質量(g)95
材質/仕上プラスチック
長さ(mm)90.1
幅(mm)48
高さ(mm)48
Wi-Fi⇔RS485・USBに信号変換します。最大100mまで無線通信可能です。
用途DINレール、パネル設置に。
トラスコ品番207-9959
長さ(mm)108.5
幅(mm)45
材質/仕上プラスチック
高さ(mm)93.4
質量(g)57
各種認証CE
1個
￥32,980
税込￥36,278
21日以内出荷
通信コンバータ、USB/Serialコンバータです。
用途PC設定専用用。
トラスコ品番207-9799
長さ(mm)1500
幅(mm)11
材質/仕上プラスチック
高さ(mm)5
質量(g)41
1個
￥11,980
税込￥13,178
21日以内出荷
USBからRS485に信号変換し最大1.2mまで転送可能です。
用途様々なOS支援：Windows98、98SE、ME、2000、XP、Vista、7などに。
トラスコ品番207-9960
長さ(mm)75.5
幅(mm)39
材質/仕上プラスチック
高さ(mm)23.5
質量(g)34.5
各種認証CE
1個
￥11,980
税込￥13,178
21日以内出荷
TCN4Lの端子台保護カバーです。
用途端子台保護カバーに。
トラスコ品番207-9813
長さ(mm)13
幅(mm)94
材質/仕上プラスチック
高さ(mm)91.5
質量(g)13
1個
￥329
税込￥362
21日以内出荷
TCN4Mの端子台保護カバーです。
用途端子台保護カバーに。
トラスコ品番207-9812
長さ(mm)13
幅(mm)70
材質/仕上プラスチック
高さ(mm)68.5
質量(g)13
1個
￥299
税込￥329
21日以内出荷
TCN4Hの端子台保護カバーです。
用途端子台保護カバーに。
トラスコ品番207-9930
長さ(mm)13
幅(mm)47.2
材質/仕上プラスチック
高さ(mm)91.5
質量(g)15
1個
￥299
税込￥329
21日以内出荷

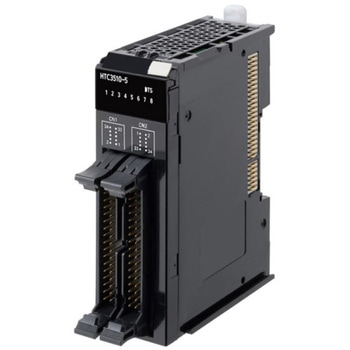

『NX計装』とは、究極の分散配置を可能とするネットワーク計装です。
装置の連携をもっとも簡単に実現することができる革新的な計装をめざします。
1個
￥179,800
税込￥197,780
26日以内出荷
グラフィカル調節計 形C7GはPID制御はもちろん、近年ニーズが拡大している製造装置の予防保全に貢献する機能として、
調節計の特長を活かしプロセスデータの切り出し、記録する機能、切り出したデータからヘルスインデックスを算出する機能を実装しているデジタル調節計です。
電源電圧[基準条件] AC電源形番：AC105V±10%、DC電源形番：DC24V±5%
定格電源電圧[動作条件] AC電源形番：AC100～240V(動作入力電圧 AC85～264V)・DC電源形番：DC24V(動作入力電圧DC20.4～28.8V)
取付本体：DINレール取付または一体化金具取付(表示部一体化)
適合規格EN61010-1、EN61326-1(For use in industrial locations)
角度(°)[動作条件] 基準面±10°(本体)、制限なし(表示部)
精度月差±140s未満(ただし、時計機能ブロック(バッテリ付き)使用時は月差±65s未満)
消費電力AC電源形番：25VA以下 10W以下、DC電源形番：12W以下
周囲湿度(%RH)[基準条件] 60±5、[動作条件] 10～90
周囲温度(℃)[基準条件] 23 -2/+5、[動作条件] 0～50℃、0～40℃(本体を2台以上密着取付時)、0～50℃(表示部)
関連資料寸法、仕様情報(1.64MB)
メモリバックアップEEPROM(書き込み回数100万回以下)(パラメータ設定が対象)
1個
￥219,800
税込￥241,780
21日以内出荷
グラフィカル調節計 形C7GはPID制御はもちろん、近年ニーズが拡大している製造装置の予防保全に貢献する機能として、
調節計の特長を活かしプロセスデータの切り出し、記録する機能、切り出したデータからヘルスインデックスを算出する機能を実装しているデジタル調節計です。
電源電圧[基準条件] AC電源形番：AC105V±10%、DC電源形番：DC24V±5%
定格電源電圧[動作条件] AC電源形番：AC100～240V(動作入力電圧 AC85～264V)・DC電源形番：DC24V(動作入力電圧DC20.4～28.8V)
取付本体：DINレール取付または一体化金具取付(表示部一体化)
適合規格EN61010-1、EN61326-1(For use in industrial locations)
角度(°)[動作条件] 基準面±10°(本体)、制限なし(表示部)
精度月差±140s未満(ただし、時計機能ブロック(バッテリ付き)使用時は月差±65s未満)
消費電力AC電源形番：25VA以下 10W以下、DC電源形番：12W以下
周囲湿度(%RH)[基準条件] 60±5、[動作条件] 10～90
周囲温度(℃)[基準条件] 23 -2/+5、[動作条件] 0～50℃、0～40℃(本体を2台以上密着取付時)、0～50℃(表示部)
関連資料寸法、仕様情報(1.64MB)
メモリバックアップEEPROM(書き込み回数100万回以下)(パラメータ設定が対象)
1個
￥289,800
税込￥318,780
21日以内出荷
新アルゴリズム搭載と、±0.3%FSの高精度、サンプリング周期300msを実現、外乱に強い、安定した制御を実現。
PCローダポートを前面に標準装備。PCローダはSDC15/25/26/35/36をサポート。
簡単に調節計の設定が出来るほかにトレンドなどのロギング機能が充実。
イベント3点を標準装備したほかアナログ出力を最大3点装備可能。
大型表示器とマルチファンクションランプを搭載。一目で各種状況を表示できます。
定格電源電圧AC電源モデル：AC100～240
質量(g)300
スイッチ[入力点数] 最大4点、[機能] LSP番号・PID組番号・READY/RUN切替・タイマ起動/非起動など
アナログ出力[出力点数] 最大3点、[出力種類] プロセス値(PV)・設定値(SP)・制御出力(MV)などから選択
入力[入力種類] 熱電対・測温抵抗体・直流電圧・直流電流など、[サンプリング周期] 0.3s
制御出力[制御動作] ON/OFF制御・時間比例PID・電流比例PID、[PID組数] 4組、[PIDオートチューニング] リミットサイクル法によるPID自動設定(種類は、通常・即応・安定の3つのタイプから選択可能)
通信方式RS-485 最大31台
消費電力(VA)AC電源モデル：12
通信速度最大38400bps
関連資料(7.48MB)
指示[指示方式] デジタル4桁 7セグメント、[指示精度] ±0.3%FS±1デジット
イベント種類[出力点数] 最大3点(内部8点)、[イベント機能] プロセス値・設定値・偏差値・絶対偏差値・アラーム・タイマ出力・ヒータ断線警報など
ヒータ断線警報[入力点数] 2点(オプション)
認定取得CEマーキング適合製品
1個
￥87,980
税込￥96,778
31日以内出荷
新アルゴリズム搭載と、±0.1%FSの高精度、100msの高速サンプリング周期により安定性と外乱応答性を大幅に向上。
PCローダポートを前面に標準装備。PCローダはSDC15/25/26/35/36をサポート。簡単に調節計の設定が出来るほかにトレンドなどのロギング機能が充実。
イベント3点を標準装備したほかアナログ出力を最大3点装備可能。
大型表示器とマルチファンクションランプを搭載。一目で各種状況を表示できます。
位置比例出力などさらに豊富な入出力により、多彩なアプリケーションに対応
8点の設定値それぞれに勾配・保持時間が設定できる「ステップ運転」を装備
定格電源電圧AC電源モデル：AC100～240
質量(g)250
スイッチ[入力点数] 最大4点、[機能] LSP番号・PID組番号・READY/RUN切替・タイマ起動/非起動など
アナログ出力[出力点数] 最大3点、[出力種類] プロセス値(PV)・設定値(SP)・制御出力(MV)などから選択
入力[入力種類] 熱電対・測温抵抗体・直流電圧・直流電流など、[サンプリング周期] 0.1s
制御出力[制御動作] ON/OFF制御・時間比例PID・電流比例PID、[PID組数] 8組、[PIDオートチューニング] リミットサイクル法によるPID自動設定(種類は、通常・即応・安定の3つのタイプから選択可能)
通信方式RS-485 最大31台
消費電力(VA)AC電源モデル：12
通信速度最大38400bps
関連資料(7.73MB)
指示[指示方式] デジタル4桁 7セグメント、[指示精度] ±0.1%FS±1デジット
イベント種類[出力点数] 最大3点(内部8点)、[イベント機能] プロセス値・設定値・偏差値・絶対偏差値・アラーム・タイマ出力・ヒータ断線警報など31種類
ヒータ断線警報[入力点数] 2点(オプション)
認定取得CEマーキング適合製品
1個
￥139,800
税込￥153,780
31日以内出荷
新アルゴリズム搭載と、±0.1%FSの高精度、100msの高速サンプリング周期により安定性と外乱応答性を大幅に向上。
PCローダポートを前面に標準装備。PCローダはSDC15/25/26/35/36をサポート。簡単に調節計の設定が出来るほかにトレンドなどのロギング機能が充実。
イベント3点を標準装備したほかアナログ出力を最大3点装備可能。
大型表示器とマルチファンクションランプを搭載。一目で各種状況を表示できます。
位置比例出力などさらに豊富な入出力により、多彩なアプリケーションに対応
8点の設定値それぞれに勾配・保持時間が設定できる「ステップ運転」を装備
定格電源電圧AC電源モデル：AC100～240
質量(g)300
スイッチ[入力点数] 最大4点、[機能] LSP番号・PID組番号・READY/RUN切替・タイマ起動/非起動など
アナログ出力[出力点数] 最大3点、[出力種類] プロセス値(PV)・設定値(SP)・制御出力(MV)などから選択
入力[入力種類] 熱電対・測温抵抗体・直流電圧・直流電流など、[サンプリング周期] 0.1s
制御出力[制御動作] ON/OFF制御・時間比例PID・電流比例PID、[PID組数] 8組、[PIDオートチューニング] リミットサイクル法によるPID自動設定(種類は、通常・即応・安定の3つのタイプから選択可能)
通信方式RS-485 最大31台
消費電力(VA)AC電源モデル：12
通信速度最大38400bps
関連資料(7.73MB)
指示[指示方式] デジタル4桁 7セグメント、[指示精度] ±0.1%FS±1デジット
イベント種類[出力点数] 最大3点(内部8点)、[イベント機能] プロセス値・設定値・偏差値・絶対偏差値・アラーム・タイマ出力・ヒータ断線警報など31種類
ヒータ断線警報[入力点数] 2点(オプション)
認定取得CEマーキング適合製品
1個
￥119,800
税込￥131,780
31日以内出荷
新アルゴリズム搭載と、±0.1%FSの高精度、100msの高速サンプリング周期により安定性と外乱応答性を大幅に向上。
PCローダポートを前面に標準装備。PCローダはSDC15/25/26/35/36をサポート。簡単に調節計の設定が出来るほかにトレンドなどのロギング機能が充実。
イベント3点を標準装備したほかアナログ出力を最大3点装備可能。
大型表示器とマルチファンクションランプを搭載。一目で各種状況を表示できます。
位置比例出力などさらに豊富な入出力により、多彩なアプリケーションに対応
8点の設定値それぞれに勾配・保持時間が設定できる「ステップ運転」を装備
定格電源電圧AC電源モデル：AC100～240
質量(g)300
スイッチ[入力点数] 最大4点、[機能] LSP番号・PID組番号・READY/RUN切替・タイマ起動/非起動など
アナログ出力[出力点数] 最大3点、[出力種類] プロセス値(PV)・設定値(SP)・制御出力(MV)などから選択
入力[入力種類] 熱電対・測温抵抗体・直流電圧・直流電流など、[サンプリング周期] 0.1s
制御出力[制御動作] ON/OFF制御・時間比例PID・電流比例PID、[PID組数] 8組、[PIDオートチューニング] リミットサイクル法によるPID自動設定(種類は、通常・即応・安定の3つのタイプから選択可能)
通信方式RS-485 最大31台
消費電力(VA)AC電源モデル：12
通信速度最大38400bps
関連資料(7.73MB)
指示[指示方式] デジタル4桁 7セグメント、[指示精度] ±0.1%FS±1デジット
イベント種類[出力点数] 最大3点(内部8点)、[イベント機能] プロセス値・設定値・偏差値・絶対偏差値・アラーム・タイマ出力・ヒータ断線警報など31種類
ヒータ断線警報[入力点数] 2点(オプション)
認定取得CEマーキング適合製品
1個
￥139,800
税込￥153,780
31日以内出荷
グラフィカル調節計 形C7GはPID制御はもちろん、近年ニーズが拡大している製造装置の予防保全に貢献する機能として、
調節計の特長を活かしプロセスデータの切り出し、記録する機能、切り出したデータからヘルスインデックスを算出する機能を実装しているデジタル調節計です。
定格電源電圧[動作条件] AC電源形番：AC100～240V(動作入力電圧 AC85～264V)・DC電源形番：DC24V(動作入力電圧DC20.4～28.8V)
電源電圧[基準条件] AC電源形番：AC105V±10%、DC電源形番：DC24V±5%
取付本体：DINレール取付または一体化金具取付(表示部一体化)
適合規格EN61010-1、EN61326-1(For use in industrial locations)
角度(°)[動作条件] 基準面±10°(本体)、制限なし(表示部)
精度月差±140s未満(ただし、時計機能ブロック(バッテリ付き)使用時は月差±65s未満)
消費電力AC電源形番：25VA以下 10W以下、DC電源形番：12W以下
周囲湿度(%RH)[基準条件] 60±5、[動作条件] 10～90
周囲温度(℃)[基準条件] 23 -2/+5、[動作条件] 0～50℃、0～40℃(本体を2台以上密着取付時)、0～50℃(表示部)
関連資料寸法、仕様情報(1.64MB)
メモリバックアップEEPROM(書き込み回数100万回以下)(パラメータ設定が対象)
グラフィカル調節計 形C7GはPID制御はもちろん、近年ニーズが拡大している製造装置の予防保全に貢献する機能として、
調節計の特長を活かしプロセスデータの切り出し、記録する機能、切り出したデータからヘルスインデックスを算出する機能を実装しているデジタル調節計です。
電源電圧[基準条件] AC電源形番：AC105V±10%、DC電源形番：DC24V±5%
定格電源電圧[動作条件] AC電源形番：AC100～240V(動作入力電圧 AC85～264V)・DC電源形番：DC24V(動作入力電圧DC20.4～28.8V)
取付本体：DINレール取付または一体化金具取付(表示部一体化)
適合規格EN61010-1、EN61326-1(For use in industrial locations)
角度(°)[動作条件] 基準面±10°(本体)、制限なし(表示部)
精度月差±140s未満(ただし、時計機能ブロック(バッテリ付き)使用時は月差±65s未満)
消費電力AC電源形番：25VA以下 10W以下、DC電源形番：12W以下
周囲湿度(%RH)[基準条件] 60±5、[動作条件] 10～90
周囲温度(℃)[基準条件] 23 -2/+5、[動作条件] 0～50℃、0～40℃(本体を2台以上密着取付時)、0～50℃(表示部)
関連資料寸法、仕様情報(1.64MB)
メモリバックアップEEPROM(書き込み回数100万回以下)(パラメータ設定が対象)
1個
￥259,800
税込￥285,780
21日以内出荷
仕様黄銅及びスチール製のポケットに止めねじプローブが固定されているため、交換が容易. 空調用温度センサ. ほとんどのエアコン制御システムでの使用に最適な多様なパッケージに入ったサーミスタ及びPt100タイプセンサです。 センサタイプ： サーミスタ： ダイレクトサーミスタ(NTC)温度(10 kΩ、25 ℃)タイプです。 これらは、分解性コンポーネントで、2-3年のサイクルで交換する必要があります。 Pt100センサ： リニア応答とポジティブ温度係数を提供する黄銅プローブを備えた2線式センサです。 パッケージタイプ：室内用通気孔付き白色ユニット、温度範囲は-10 →+60℃
寸法(mm)150×6
センサータイプPT100
保護等級IP65
温度係数Positive
周囲温度(℃)-10～60
公称抵抗値(Ω)10k at 25℃
アプリケーションインテリアルーム
センサー感知範囲-10～60℃、-10℃(Min.)、60℃(Max.)
動作温度範囲(℃)-10～60
終端スタイルTermination Block for 2-Wires
1個
￥3,730
税込￥4,103
5日以内出荷
仕様黄銅及びスチール製のポケットに止めねじプローブが固定されているため、交換が容易. 空調用温度センサ. ほとんどのエアコン制御システムでの使用に最適な多様なパッケージに入ったサーミスタ及びPt100タイプセンサです。 センサタイプ： サーミスタ： ダイレクトサーミスタ(NTC)温度(10 kΩ、25 ℃)タイプです。 これらは、分解性コンポーネントで、2-3年のサイクルで交換する必要があります。 Pt100センサ： リニア応答とポジティブ温度係数を提供する黄銅プローブを備えた2線式センサです。 パッケージタイプ： 20 mmコンジットエントリ付きIP65ハウジング、センサ保護用細メッシュゲージ付き210 x 19 mm直径プローブ、温度範囲 -10～+60 ℃です。
寸法(mm)65×150×250
ケーブル長(m)1
センサータイプPT100
出力電圧(V)24DC
保護等級IP65
温度係数Positive
アプリケーションダクト
センサー感知範囲-30～110℃、-10℃(Min.)、110℃(Max.)
動作温度範囲(℃)-10～60
供給電圧(V)0-10DC
1個
￥7,510
税込￥8,261
6日以内出荷
仕様アプリケーション = インテリアルーム検出素子の種類 = サーミスタ最高温度覚 = +40℃最低温度覚 = -10℃温度覚のレンジ = -10 → +40℃黄銅及びスチール製のポケットに止めねじプローブが固定されているため、交換が容易. 空調用温度センサ. ほとんどのエアコン制御システムでの使用に最適な多様なパッケージに入ったサーミスタ及びPt100タイプセンサです。 センサタイプ: サーミスタ: ダイレクトサーミスタ(NTC)温度(10 kΩ、25 ℃)タイプです。 これらは、分解性コンポーネントで、2-3年のサイクルで交換する必要があります。 Pt100センサ: リニア応答とポジティブ温度係数を提供する黄銅プローブを備えた2線式センサです。 パッケージタイプ: スペースエア(< 813-806') 813-806/、< 376-1477') 376-1477 : 内部で使用するための白の換気装置、温度範囲 -10～+60 ℃です。 ダクトエア(< 813-862') 813-862 : 20 mmコンジットエントリ付きIP65ハウジング、センサ保護用細メッシュゲージ付き210 x 19 mm直径プローブ、温度範囲 -10～+60 ℃です。 外気(< 813-828') 813-828/、< 813-878') 813-878 : 小黄銅キャップ、20 mmコンジットエントリ付き、温度範囲 -10～+60 ℃のIP65エンクロージャです。 液浸(< 813-834') 813-834/、< 813-884') 813-884 : 20 mmコンジットエントリ付きIP65エンクロージャ、130 x 6 mm径ブラスプローブ、温度範囲 -10～+60 ℃用黄銅ポケット(別売り)に最適です。 パイプクランプオン(< 813-840') 813-840/、< 813-890') 813-890 : ステンレススチールケーブルタイを介してパイプに取り付けられているラグにある検出素子です。 IP65端子、1 mのケーブル、最大温度110 ℃
1個
￥2,750
税込￥3,025
6日以内出荷
ネットワークによる「分散計装」「高速通信」「省配線」「省エンジニアリング」多種センサ接続可能なフルマルチレンジ入力
電源電圧(V)DC24
1台
￥17,980
税込￥19,778
42日以内出荷
『制御機器・PLC・リレー』には他にこんなカテゴリがあります
- 制御盤(ユニット品)
- 温度調節器(デジタル調節計)
- PLC(プログラマブルコントローラ)
- リレー
- セーフティコントローラ
- タイマ/タイムスイッチ
温度調節器(デジタル調節計) の新着商品
申し訳ありません。通信エラーのため受信申し込みに失敗しました。お得なメールマガジンを受信するにはメールマガジンの登録方法をご覧ください。
