3ページ目: 避雷器

GPSアンテナポートに接続された機器を雷サージから保護。外部導体の特殊メッキ採用による高品質、高性能 接触性能、高周波特性の向上と優れた耐候性。アンテナへのDC供給にも対応。低い挿入損失により高い通信の安定化を実現 GPSL1帯域 挿入損失:0.1dB以下 VSWR:1.1以下。RoHS規制物質対応

SPD分離器内蔵により、盤内配線が最短 SPD分離器内蔵によりSPDと分離器間の外部配線がゼロとなり、配線工数を大幅削減します。配線をできる限り短くすることで最適な雷保護が実現できます。盤内取り付け容易、配線工数も大幅削減。JIS協約形配線用遮断器寸法(5極用)に準拠。分岐MCCB用の銅バーが使用可能。SPDユニットと接続端子ユニットの一体型 切替レバーの開放により接続端子ユニットは取り付けたままで、SPDユニットの着脱が容易。主幹ブレーカに通電したまま点検できる点検用断路機能付き 接続端子ユニット：SPD交換時や点検時に切替レバーを用いて回路から開放し、無電圧での作業が可能。劣化時も安心機能付き 自動切り離し装置内蔵 SPD機能表示付き 劣化接点出力対応(LT-TS2312S，LT-TS2304Sのみ)。応答性に優れ、無続流 取り付けは3パターン DINレール M4ネジによる取り付け(締付トルク：2.0～2.5N・m) 連接取付板。1台で線間・対地間を保護。RoHS規制物質対応

効率化・コンパクト化 各SPDを組み合わせた一体型で、配線工数が削減でき、作業時間が大幅に短縮。プラグインタイプ SPD本体のみ交換可能。劣化時も安心機能付き 劣化時切り離し装置内蔵 SPD機能表示付き 正常時：青 劣化時：赤 劣化接点出力対応 c接点(a接点及びb接点)。応答性に優れ、無続流 応答速度：3nsec以下 Imax：40kA。DINレールによる取り付け。RoHS規制物質対応

応答性に優れ、無続流・応答速度：3nsec以下・最大放電電流(Imax)は、20kA、40kA(8/20μs)、雷サージが電源を保護。開閉サージにも有効方形波インパルス電流150A(2ms)20回(JEC準用)に対応。劣化時も安心機能付き・切り離し装置内蔵・上部透明窓が目視点検可能。取り付けは2パターン・DINレール・M5ネジによる取り付け(締付トルク：。0～。5N・m)。プラグインタイプSPD本体のみ交換可能。接地電極間の連接に使用可能。RoHS規制物質対応

TVアンテナから侵入する雷サージから機器を保護。4K・8K放送、地上デジタルテレビ放送、BS放送、CS放送に対応。RoHS規制物質対応

切り離し装置内蔵/SPD機能表示付き Z n O 素子劣化時の切り離し装置内蔵によりSPDの発煙・発火を防止 切り離し機構のSPD機能表示付き。コンパクトで省スペース化が可能 線間と対地間の誘導雷サージを一台で保護する線間、対地間一体型 多端子型素子の採用により小型化を実現、200V用から500V用まで同一寸法。安心な雷サージ耐力 最大放電電流 5kA(8/20μs)で、大きな雷サージにも壊れにくい 1000A 500回の雷サージに耐え、長寿命。安全規格対応 EN 61643-11 TUV認証取得(TUV SUD Japan) IEC 61643-11 UL規格(UL 1449)/CSA規格(C22. 2 No. 269)認証取得・難燃材料(UL V-0)を使用。RoHS規制物質対応

切り離し装置内蔵/SPD機能表示付き Z n O 素子劣化時の切り離し装置内蔵によりSPDの発煙・発火を防止 切り離し機構のSPD機能表示付き。コンパクトで省スペース化が可能 線間と対地間の誘導雷サージを一台で保護する線間、対地間一体型 多端子型素子の採用により小型化を実現、200V用から500V用まで同一寸法。安心な雷サージ耐力 最大放電電流 5kA(8/20μs)で、大きな雷サージにも壊れにくい 1000A 500回の雷サージに耐え、長寿命。安全規格対応 EN 61643-11 TUV認証取得(TUV SUD Japan) IEC 61643-11 UL規格(UL 1449)/CSA規格(C22. 2 No. 269)認証取得・難燃材料(UL V-0)を使用。RoHS規制物質対応

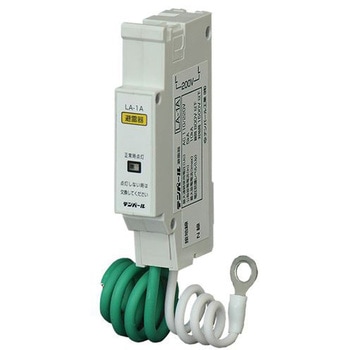

応答性に優れ、無続流最大放電電流(Imax)は、10kA(8/20μs)、雷サージ、開閉サージが電源を保護。コンパクトで、1台で単相2線回路の線間・対地間を保護。劣化時も安心機能付き。劣化時切り離し装置内蔵。SPD機能表示付き※正常時点灯、劣化時消灯(ただし、SPD通電時の場合)。M4ネジによる取り付け。RoHS規制物質対応

テレビ用SPD TBP-TVは、アンテナからのケーブルと、機器側のケーブルを本製品に接続するだけで、テレビやチューナ、ハードディスクなどを雷から保護します。 電源コンセント用SPD(TBP-2PE)と連結することで、アンテナケーブルだけでなく、電源線から侵入する雷からも保護します。 サンダーブロッカーProは、雷電流が電源線や通信線を通って各種機器に侵入して来ないよう、保護回路によって雷を侵入とは異なる経路に逃がし、機器を保護します。対象となる機器種類や系統ごとに適切なSPDを選定することで、電源線や通信線が繋がっている状態でも各種機器を安全に守ることができます。 プロユースの高性能 業務用機器、公共の電気設備の雷保護に要求されるJIS(日本産業規格 JIS C 5381-11， JIS C 5381-21)に適合しています。 取付・配線が簡単 シンプルな構造で取付・配線が簡単です。電気工事の資格は不要です。 TBP-2PEとの連結でOAタップ接続機器の保護が簡単 電源コンセント用SPD(TBP-2PE)と連結してOAタップに接続すると、OAタップ内で雷保護回路が並列になり、OAタップに接続する全ての機器の電源回路を保護できます。 寿命がわかる状態表示 SPDの正常/寿命がわかる状態表示を搭載しています。電源コンセント用はLED表示、LAN用、TV用は機械式の表示です。 機能的でシンプルなデザイン 多様な設置箇所(デスク上、レール、ネジ)に対応します。SPDを複数連結できます。デスク上においても違和感のないシンプルなデザインです。

安全遮断技術SITSに対応した分離器内蔵SPD SPD分離器(ヒューズ)を内蔵し、日本の電源システムへの最適化、及び信頼性と安全性を向上させたハイエンドモデルのクラスII SPDで、AFD-T4シリーズはクラスIにも対応しています。SPD分離器内蔵形、ねじアップ式端子台採用により省スペース、取り付け作業性に優れています。 分離器内蔵による省スペース化と配線工数の低減 SPD分離器(電流ヒューズ)外部SPD分離器は不要です。これにより、省スペース化、配線工数の低減を実現します。 安全にSPDプラグ交換可能なセーフティプラグイン プラグ取り外しレバーの採用により、充電部の近傍に手を近づけること無く、安全にSPDプラグを取り外すことが可能です。また、プラグを外した状態でも、IP20の感電保護が可能です。 適合規格 JIS C 5381-11 クラスI対応 最新のJIS(JIS C 5381-11)に適合し、AFD-T4シリーズはクラスIにも対応しています。 ITotalの強化により1ランク上の総合性能を実現 SPDの基本性能である、公称放電電流In、最大放電電流Imaxは、SPDの1相当たりの性能のため、SPDの総合性能(接地に流すことができる雷電流の合計でJIS C 5381-11では、これを全放電電流ITotal と規定)を示していません。 昭電はSPDの総合性能を重視し、AFDシリーズではITotalを従来品に比べ強化しました。この結果、AFD-T4シリーズ(Imax20kA)の総合性能は従来のImax40kAと等しく、AFD-T2シリーズ(Imax10kA)の総合性能は従来のImax20kAと等しくなります。 ねじアップ式端子台による配線工数の低減 端子カバーの取り外しが不要の脱落防止機構付ねじアップ式端子台の採用により、配線工数を低減します。ネジ端子マーキングが必要な場合は、透明カバーを外して行うことができます。 故障表示、警報接点出力(有り/無しを選択可能) 故障表示は、視認性が良いLED点灯式です。故障接点は信頼性の高い電気式です。SPDに通電が無い状態での、警報接点の不要動作はありません。 公共建築工事標準仕様書、建築設備設計基準適合 公共建築工事標準仕様書(令和4年版)に適合し、建築設備設計基準(令和3年版)に記載する、「低圧用SPDが分離器を内蔵する場合」に適合した製品です。 日本のTOV(一時的過電圧)を考慮した安全性 JIS C 5381-11に規定するTOV値に加え、日本の電源系統の事故により発生するTOV値でも試験を実施し、安全性を確認しています。この日本のTOVは次のJIS改定時に追加される予定です。 進化した安全遮断技術SITS®を採用 SPDに内蔵する新設計の熱分離器は、防護部品(MOV：バリスタ)故障時の発熱による熱分離性能が大幅に向上しました。これによりJIS C 5381-11に規定する「SPDの故障モードを模擬するための追加試験」において、MOVが短絡故障する前(劣化状態)の温度上昇で、MOVを電源幹線から分離することが可能です。 また、内蔵するSPD分離器(高遮容量の電流ヒューズ)と熱分離器との動作協調により、漏れ電流領域から大きな短絡電流まで、SPD単体で遮断可能です。この機能によりSPD故障時の発火の危険性を排除しました。 AFD-T223EAは、分電盤内にD種接地とELCB接地の2種類の接地端子がある場合でも1台のSPDで保護できるよう二つの独立した接地端子を有しています。従来のようにSPDを2台設置する、または接地間にSPDを追加する必要がなくなり、省スペース化、コスト低減が可能になりました。

安全遮断技術SITSに対応した分離器内蔵SPD SPD分離器(ヒューズ)を内蔵し、日本の電源システムへの最適化、及び信頼性と安全性を向上させたハイエンドモデルのクラスII SPDで、AFD-T4シリーズはクラスIにも対応しています。SPD分離器内蔵形、ねじアップ式端子台採用により省スペース、取り付け作業性に優れています。 分離器内蔵による省スペース化と配線工数の低減 SPD分離器(電流ヒューズ)外部SPD分離器は不要です。これにより、省スペース化、配線工数の低減を実現します。 安全にSPDプラグ交換可能なセーフティプラグイン プラグ取り外しレバーの採用により、充電部の近傍に手を近づけること無く、安全にSPDプラグを取り外すことが可能です。また、プラグを外した状態でも、IP20の感電保護が可能です。 適合規格 JIS C 5381-11 クラスI対応 最新のJIS(JIS C 5381-11)に適合し、AFD-T4シリーズはクラスIにも対応しています。 ITotalの強化により1ランク上の総合性能を実現 SPDの基本性能である、公称放電電流In、最大放電電流Imaxは、SPDの1相当たりの性能のため、SPDの総合性能(接地に流すことができる雷電流の合計でJIS C 5381-11では、これを全放電電流ITotal と規定)を示していません。 昭電はSPDの総合性能を重視し、AFDシリーズではITotalを従来品に比べ強化しました。この結果、AFD-T4シリーズ(Imax20kA)の総合性能は従来のImax40kAと等しく、AFD-T2シリーズ(Imax10kA)の総合性能は従来のImax20kAと等しくなります。 ねじアップ式端子台による配線工数の低減 端子カバーの取り外しが不要の脱落防止機構付ねじアップ式端子台の採用により、配線工数を低減します。ネジ端子マーキングが必要な場合は、透明カバーを外して行うことができます。 故障表示、警報接点出力(有り/無しを選択可能) 故障表示は、視認性が良いLED点灯式です。故障接点は信頼性の高い電気式です。SPDに通電が無い状態での、警報接点の不要動作はありません。 公共建築工事標準仕様書、建築設備設計基準適合 公共建築工事標準仕様書(令和4年版)に適合し、建築設備設計基準(令和3年版)に記載する、「低圧用SPDが分離器を内蔵する場合」に適合した製品です。 日本のTOV(一時的過電圧)を考慮した安全性 JIS C 5381-11に規定するTOV値に加え、日本の電源系統の事故により発生するTOV値でも試験を実施し、安全性を確認しています。この日本のTOVは次のJIS改定時に追加される予定です。 進化した安全遮断技術SITS®を採用 SPDに内蔵する新設計の熱分離器は、防護部品(MOV：バリスタ)故障時の発熱による熱分離性能が大幅に向上しました。これによりJIS C 5381-11に規定する「SPDの故障モードを模擬するための追加試験」において、MOVが短絡故障する前(劣化状態)の温度上昇で、MOVを電源幹線から分離することが可能です。 また、内蔵するSPD分離器(高遮容量の電流ヒューズ)と熱分離器との動作協調により、漏れ電流領域から大きな短絡電流まで、SPD単体で遮断可能です。この機能によりSPD故障時の発火の危険性を排除しました。 AFD-T223EAは、分電盤内にD種接地とELCB接地の2種類の接地端子がある場合でも1台のSPDで保護できるよう二つの独立した接地端子を有しています。従来のようにSPDを2台設置する、または接地間にSPDを追加する必要がなくなり、省スペース化、コスト低減が可能になりました。

KD-8000シリーズの1回線パネル。 結線方法はネジ端子接続でマルチ接続が可能。

AC電源用のアレスタ。 AC電源に誘導した衝撃性過電圧(サージ)及び継続的過電流から機器を保護します。 また、充電器・家電製品(インバータ)などから発生したノイズを低減し通信速度の低下を抑止します。

KD-8000シリーズのアレスタモジュール。 アナログ、デジタル回線を保護する自己復帰型モジュール。

KDαシリーズの心線挿抜の押切工具。 工具先端に心線をカットするはさみと、心線を引き抜くフックがあります。

KDαシリーズの試験用プラグ。 切り分け型になっている為、回線を断にして試験を行う。

KD-8000シリーズの10回線パネル。 結線方法は外線、機器側ともにワイヤラッピング方式でマルチ接続が可能。

本製品は、プラグ部とジャック部で構成され、プラグ部には劣化表示機能を有しており、専用のテスターで劣化の有無を確認できます。プラグを脱着しても信号断にならない構造となっています。

同軸データ伝送機器保護用

放電耐量20kA(8/20μs)、1kA(10/350μs)の超高耐量形。 僅か7mm幅の薄形避雷器、省スペース・多点数保護用。 複合形保護回路による優れた保護性能。 便利なDINレール取付、DINレール接地。 シールド端子付。断路スイッチ兼用交換ヒューズ付(オプション)。 本質安全防爆に対応。 アプリケーション例・・・2線式伝送ラインの保護、電子機器の入出力保護

電源ラインに侵入する誘導雷サージから電気機器を保護。 電源ラインおよびニュートラル(接地)間に並列接続する1ポートSPD。 並列接続形のため負荷電流を気にせずに電気機器に接続可能。 放電耐量20kA×2回(8/20μs)の超高耐量形。 放電素子に酸化亜鉛形素子(バリスタ)を採用のため、続流がなく、雷サージに即応して動作します。 エレメント部をはずしても供給電源を遮断しません。点検・交換が容易。 万一素子が劣化して過電流が流れても、電源ラインから切離します。 また、切離し回路が作動したことを表示すると同時に、警報出力で外部に異常を知らせます。 電圧識別キーでエレメント部の誤挿入を防ぎます。 JIS C 5381-1 準拠 アプリケーション例・・・低圧用分電盤に設置、負荷電流の大きい設備との組合わせ

電源用の雷ガードです。 信頼性の高いGDTを搭載。LAN用雷ガード(NPL-2001/2002)との連結で、通信線・商用電源からの雷サージ等の異常電圧から情報通信機器を防護します。 高耐力のGDT採用による高信頼性設計。 クランプ端子(プッシュ式)によりアース接続が容易。 内部のマグネットにより同シリーズと連結可能。 DINレールに取付可能(付属品使用)。

避雷器が動作すると特性要素(エレメント)の表示面に放電痕跡が残ります。 絶縁強度の低い機器でも雷サージから保護します。 特性要素の取替時期は表示面の放電痕跡で簡単に判別できます。

2線式、3線式信号回線に対応 DINレール対応 プラグインタイプ(点検、交換容易) SPD機能表示付き(別売品使用時) RoHS規制物質対応 国土交通省 公共建築工事標準仕様書 適合品 JIS C 5381-21 対応

無電源で劣化状態可視化と接点出力。表示窓の色の割合でSPD の劣化状態を可視化。SPD の劣化を遠方の監視システムに接点出力可能。接点出力用のわたり配線不要。接点連結機構により、配線を削減。 環境にやさしい設計。リサイクル樹脂材を採用。RoHS 規制物質対応

1.効率化・コンパクト化。各SPDを組み合わせた一体型で、配線工数が削減でき、作業時間が大幅に短縮。2.プラグインタイプ。SPD本体のみ交換可能。3. 劣化時も安心機能付き。・劣化時切り離し装置内蔵。・SPD機能表示付き 正常時：緑 劣化時：赤。・劣化接点出力対応 c接点(a接点及びb接点)。4. DINレールによる取り付け。5.RoHS規制物質対応

激雷地区用 放電耐量が大きいため、雷の多い地域や山間部の使用に適しています。ZnO素子の非直線抵抗性により無続流 苛酷な雷サージの保護用として適しています。優れた保護性能 制限電圧がJEC規格値より十分低いため、保護範囲が拡大されます。無保守、無点検で長期間使用が可能 完全密封構造のため、保守・点検がほとんど不要です。

優れた保護性能 内部構造は、各電力会社、JR 各社に納入している避雷器と同等の性能を有しています。屋内専用設計のため廉価。小型軽量て?、取り付け及ひ?取り扱いが容易。RoHS規制物質対応
