Panasonic(パナソニック)のセーフティリレー

永久磁石を利用した高能率磁気回路で小型、高感度、高容量実現!!

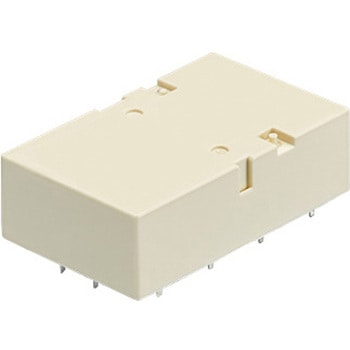

2a2b/3a1b/4a 4A 有極パワーリレー

.強制ガイド接点機構を採用、TypeA， EN50205 TUV認定 接点の溶着を検出し、安全回路構築が可能な強制ガイド接点構造 小型形状：長さ(39/31mm)×幅(28.6mm)×高さ(14.5mm) 豊富な接点構成：4極(2a2b， 3a1b)， 6極(4a2b， 5a1b)

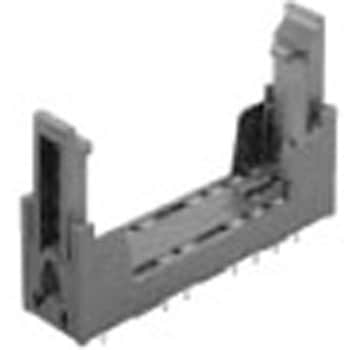

6極用(4a2b，5a1b，3a3b)

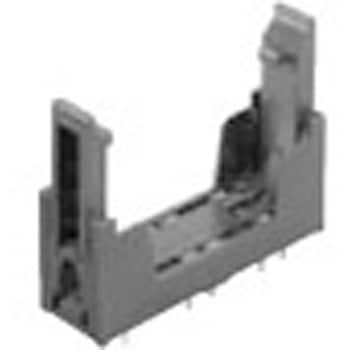

4極用(2a2b，3a1b)

強制ガイド接点構造 (EN50205 ClassA TUV認定) 接点の溶着を検出し、安全回路構築が可能な強制ガイド接点構造です。 ・a接点、b接点が同時に閉じることのない構造 ・接点間隔を0.5mm以上確保する構造 スリム形状(mm) リレー本体の小型・スリム化により、基板の小型化が図れます。 4極タイプ ： 40(長さ)×13(幅)×24(高さ) 6極タイプ ： 50(長さ)×13(幅)×24(高さ) LED動作表示付・ダイオード内蔵型を品揃え LEDを内蔵することで、別途LEDの回路を設計、実装する必要がなくなり、コストダウン・工数削減になります。 高速応答時間を実現(8ms以下) 負荷をすばやく止めることができ、安全を確保します。 高い耐衝撃性能(誤動作衝撃:200m/s2以上) 衝撃性能の向上により工作機械、設備での振動・衝撃環境において安心してお使いになれます。 プリント板ソケットをご用意しております。(4極用・6極用) フィンガープロテクト構造のDIN端子台(Y型端子、丸型端子に対応)もラインナップ(4極用・6極用)

強制ガイド接点構造 (EN50205 ClassA TUV認定) 接点の溶着を検出し、安全回路構築が可能な強制ガイド接点構造です。 ・a接点、b接点が同時に閉じることのない構造 ・接点間隔を0.5mm以上確保する構造 スリム形状(mm) リレー本体の小型・スリム化により、基板の小型化が図れます。 4極タイプ ： 40(長さ)×13(幅)×24(高さ) 6極タイプ ： 50(長さ)×13(幅)×24(高さ) LED動作表示付・ダイオード内蔵型を品揃え LEDを内蔵することで、別途LEDの回路を設計、実装する必要がなくなり、コストダウン・工数削減になります。 高速応答時間を実現(8ms以下) 負荷をすばやく止めることができ、安全を確保します。 高い耐衝撃性能(誤動作衝撃:200m/s2以上) 衝撃性能の向上により工作機械、設備での振動・衝撃環境において安心してお使いになれます。 プリント板ソケットをご用意しております。(4極用・6極用) フィンガープロテクト構造のDIN端子台(Y型端子、丸型端子に対応)もラインナップ(4極用・6極用)

強制ガイド接点構造 (EN50205 ClassA TUV認定) 接点の溶着を検出し、安全回路構築が可能な強制ガイド接点構造です。 ・a接点、b接点が同時に閉じることのない構造 ・接点間隔を0.5mm以上確保する構造 スリム形状(mm) リレー本体の小型・スリム化により、基板の小型化が図れます。 4極タイプ ： 40(長さ)×13(幅)×24(高さ) 6極タイプ ： 50(長さ)×13(幅)×24(高さ) LED動作表示付・ダイオード内蔵型を品揃え LEDを内蔵することで、別途LEDの回路を設計、実装する必要がなくなり、コストダウン・工数削減になります。 高速応答時間を実現(8ms以下) 負荷をすばやく止めることができ、安全を確保します。 高い耐衝撃性能(誤動作衝撃:200m/s2以上) 衝撃性能の向上により工作機械、設備での振動・衝撃環境において安心してお使いになれます。 プリント板ソケットをご用意しております。(4極用・6極用) フィンガープロテクト構造のDIN端子台(Y型端子、丸型端子に対応)もラインナップ(4極用・6極用)

強制駆動方式 1組のa接点、b接点をカードで保持し、互いに強制的に駆動します。接点溶着時、他方の接点ギャップ0.5mmを確保し次の動作の停止や、溶着検知をすることができます。 セパレートチャンバー方式 各接点はカードとセパレータで分離し、独立したチャンバーに納め極間の短絡を防止します。 3a1bの接点構成 さまざまな制御回路の構成ができます。 高耐圧 AC2，500Vの高耐圧です。(接点間、接点-コイル間) 高感度 4ギャップバランスアーマチュアの高効率有極磁気回路を採用し、パワーリレーとしてこれまでにない薄型で高感度(定格消費電力(mW)500mW)を実現。

強制駆動方式 1組のa接点、b接点をカードで保持し、互いに強制的に駆動します。接点溶着時、他方の接点ギャップ0.5mmを確保し次の動作の停止や、溶着検知をすることができます。 セパレートチャンバー方式 各接点はカードとセパレータで分離し、独立したチャンバーに納め極間の短絡を防止します。 3a1bの接点構成 さまざまな制御回路の構成ができます。 高耐圧 AC2，500Vの高耐圧です。(接点間、接点-コイル間) 高感度 4ギャップバランスアーマチュアの高効率有極磁気回路を採用し、パワーリレーとしてこれまでにない薄型で高感度(定格消費電力(mW)500mW)を実現。

強制駆動方式 1組のa接点、b接点をカードで保持し、互いに強制的に駆動します。接点溶着時、他方の接点ギャップ0.5mmを確保し次の動作の停止や、溶着検知をすることができます。 セパレートチャンバー方式 各接点はカードとセパレータで分離し、独立したチャンバーに納め極間の短絡を防止します。 3a1bの接点構成 さまざまな制御回路の構成ができます。 高耐圧 AC2，500Vの高耐圧です。(接点間、接点-コイル間) 高感度 4ギャップバランスアーマチュアの高効率有極磁気回路を採用し、パワーリレーとしてこれまでにない薄型で高感度(定格消費電力(mW)500mW)を実現。
