ニデックコンポーネンツ(旧:日本電産コパル電子/フジソク)の操作用スイッチ・ブザー・表示灯

ET小形トグルスイッチは電気用品安全法の対象品種はすべて型式認可を取得しております。 ボックスは、耐熱性、耐アーク性、耐トラッキング性に優れた自己消火性フェノール樹脂を使用し、さらにチャタリング、バウンシング時間を極力低減させた接触構造によりアークによる絶縁劣化を防止するよう設計された高性能スイッチです。

UL、CSA、VDE規格認定品 パネルへの取付けは、スナップイン方式です。 コンパクトタイプのため、省スペース設計に適しています。 機器の電源用として最適です。 突入電流100Aタイプです。 遮断距離3mm以上 RoHS対応品

徹底したVA、省銀設計により経済的価格を実現したスイッチです。 接触部はシーソー形スライド機構(特許取得済)の採用により接触の安定性、高信頼性が得られ、しかも1mA～12Aまでの幅広い電流容量でご使用になれます。 また、ボックス材質に自己消火性UL94V一0フェノール樹脂を使用し絶縁性、耐サ一ジ性にも優れています。全品種(HLS308Aを除く)ULおよびCSA認定品であり、高信頼度スイッチです。

シャープな操作フィーリング スナップアクション機構の採用により軽快なフィーリングが実現しました。 微少電流用金メッキ接点 取付方式 プリント基板実装方式およびパネルにスナップイン取付方式 端子形状 はんだ端子、PC端子および日本圧着端子製造株式会社製EHR-5コネクタの取付けができるコネクター対応端子 RoHS対応品

8Aスタンダードトグルスイッチは、超小型”8”シリーズの中で最も基本的なものであり、操作部を標準デザインとした、超小型の原型となる品種です。

海外規格認定品です。C-US UL、VDE、SEMKO パネルへの取付けは、スナップイン方式です。 コンパクトタイプのため、省スペース設計に適しています。 機器の電源用として最適です。 防塵構造 突入電流100Aタイプです。 RoHS対応品

8E口ッキングトグルスイッチは、操作部に不用意な力が加わった場合にも動作しないようロック装置を有しておりますので、特に誤動作が起きやすい場所に使用するのに適しています。 またこのスイッチは3色のカラーキャップを使い分けることにより、パネルデザインの向上にも役立ちます。

8Yムスタングプッシュスイッチは、超小形の本体に大きな操作部を備えたスイッチです。 パネルバランス上、大きな操作部が必要でセットの内部スペースに制限がある場合に最適です。

8Nスタンダードプッシュスイッチは、「8」シリーズ押ボタンスイッチの基本形です。 ボタンはΦ10です。 RoHS対応品

8Bムスタングトグルスイッチは、スイッチ本体が超小形でありながら、安定感のある小形トグルスイッチの操作部を備えております。 従ってパネル内部スペースに制限があり、特に乱暴に取扱われる恐れのあるセット類に使用するのに適しています。

防水構造 密封構造により水気の多い場所での使用が可能です。 パネル防水性はIP64相当です。 スナップイン取付け方式 パネルへの取付けは、パネル孔に前面より挿入するだけで固定できます。 はんだ、タブ兼用端子 タブ端子#187用リセプタクルの使用とリード線はんだ付けが兼用できる構造です。 UL・CSA・VDE規格認定品 RoHS対応品

フリーチョイス。同一パネル面上に取付可能な、ソフトなクリック感触を有するラバーコンタクトと、シャープな感触のメタルコンタクトの2種類を用意しました。用途によっていずれかをお選びください。 プリント基板専用。端子ピッチはすべてインチサイズ(2.54の倍数)です。独自の端子形状により、はんだディップ時のプリント基板面からの浮き上がりがありません。 はんだ耐熱性の向上。端子構造の改善により、はんだ熱による接点の接触障害を防止し信頼性を向上させ、かつ同極に2本ずつ端子を配置して端子にジャンパー線としての機能を付加しました。 LED付き。コンパクトな外形にもLED照光が可能です。 アクセサリー。カラーボタン、取付枠、LED照光など付属部品を豊富にそろえました。 鉛フリーはんだ付け対応品。ユーザーサイドで鉛フリーはんだが使えるよう、高耐熱樹脂を採用しました。

8Rソフトタッチプッシュスイッチは、他の超小形押ボタンスイッチとは全く異なったスナップアクション構造になっており、軽快なソフトフィーリングが大きな特長です。 また、ストロークが短かく(オルタネートタイプ2.5ミリ、モーメンタリータイプ1ミリ)、しかもパネル取付面からの奥行寸法が他の超小形押ボタンスイッチに比べ約5ミリ短いため、省スペース設計に最適です。

高信頼性。接触部にツインコンタクトのクリップ機構を採用。 丸洗い洗浄が可能。全タイプ完全密封構造。 微小電流用。接触部に金メッキを施してありますので微小電流領域での使用に最適です。 プリント基板専用。端子ピッチは全てインチサイズ(2.54mm)。 操作性の向上。独立した節度機構により、軽快な操作フィーリングを実現。 UL規格認定品です。(ATE-J タイプを除く。)

8Bムスタングトグルスイッチは、スイッチ本体が超小形でありながら、安定感のあるの小形トグルスイッチの操作部を備えております。 従ってパネル内部スペースに制限があり、特に乱暴に取扱われる恐れのあるセット類に使用するのに適しています。 RoHS対応品

LTR，LTM(照光 普通輝度)用

8Pウォータープルーフプッシュスイッチは、パネルシールを目的としたスイッチで、「O」リングを組み込むことによりパネル面からの水滴、塵埃の侵入を防止できる構造です。(IP64相当)パネルシールの必要上ロッキングリングが使用できないため、スイッチが回らないようスリーブに「D」カットを施してあります。なおパネルにΦ6.5の丸孔をあけてスイッチを取り付けても防滴、防塵性能には何ら影響はありません。 RoHS対応品 パネル防水

UL、CSA、VDE規格認定品。 パネルへの取付けは、スナップイン方式です。 コンパクトタイプのため、省スペース設計に適しています。 機器の電源用として最適です。 突入電流100Aタイプです。 遮断距離3mm以上。

海外規格認定品です。C-US UL 、SEMKO パネルへの取付けは、スナップイン方式です。 コンパクトタイプのため、省スペース設計に適しています。 機器の電源用として最適です。 防塵構造。 突入電流100Aタイプです。 遮断距離3mm以上。

シャープな操作フィーリング スナップアクション機構の採用により軽快なフィーリングが実現しました。 微少電流用金メッキ接点 取付方式 プリント基板実装方式およびパネルにスナップイン取付方式 端子形状 はんだ端子、PC端子および日本圧着端子製造株式会社製EHR-5コネクタの取付けができるコネクター対応端子 RoHS対応品

小型ロッカースイッチ。 1. 海外規格認定品です。C-US UL 、CSA 、VDE、SEMKO 2. パネルへの取付けは、スナップイン方式です。 3. コンパクトタイプのため、省スペース設計に適しています。 4. 機器の電源用として最適です。 5. 防塵構造 6. 遮断距離3mm以上

耐アーク性、耐熱性、絶縁性に優れたジアリルフタレート樹脂(UL94VーO)を使用しています。 端子はインサート成形方式を採用しましたので、完全に端子からのフラックス浸入を防止した永久シール構造です。 接触部はワイピング機構の採用により、接触の安定性、高信頼性が得られます。 バリアブルストッパー付きですので、接点数を任意に選ぶことができます。

取付は、パネル孔に挿入するだけで固定できるスナップイン取付方式を採用。 端子部は、コネクターがワンタッチで取付けられます。 PC基板を使用しないコネクター一体型端子。 ドーム形接点の採用によりシャープなクリック感を実現。

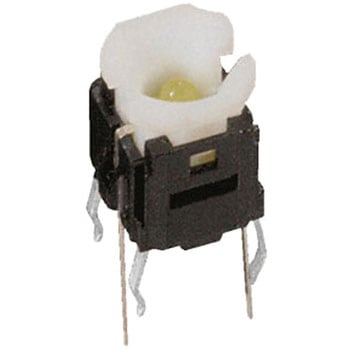

全面照光。LEDによる全面照光で小形、口ーコストの操作用スイッチです。コンパクト設計により□7.5、Φ7.5、□10、Φ10で赤、緑、黄の3色の全面照光面をもっています。 フリーチョイス。同一パネル面上に取付可能な、ソフトなクリック感触を有するラバーコンタクトと、シャープな感触のメタルコンタクトの2種類を用意しました。用途によっていずれかをお選びください。 プリント基板専用。端子ピッチはすべてインチサイズ(2.54 ミリの倍数)です。独自の端子形状により、はんだディップ時のプリント基板面からの浮き上がりがありません。 はんだ耐熱性の向上。端子構造の改善により、はんだ熱による接点の接触障害を防止し信頼性を向上させ、かつ同極に2本ずつ端子を配置して端子にジャンパー線としての機能を付加しました。 鉛フリーはんだ付け対応品。ユーザーサイドで鉛フリーはんだが使えるよう、高耐熱樹脂を採用しました。

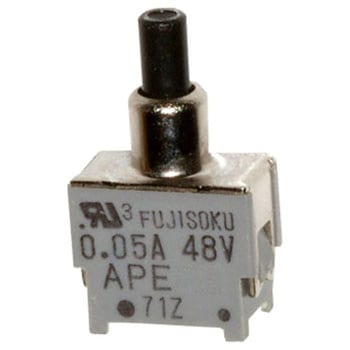

高信頼性。接触部にツインコンタクトのクリップ機構を採用。 丸洗い洗浄が可能。全タイプ完全密封構造。 微小電流用。接触部には金メッキを施してありますので、微小電流領域での使用に最適。 プリント基板専用。端子ピッチはすべてインチ(2.54mm)サイズ。 UL規格認定品。APEタイプは全品種UL規格認定品です。

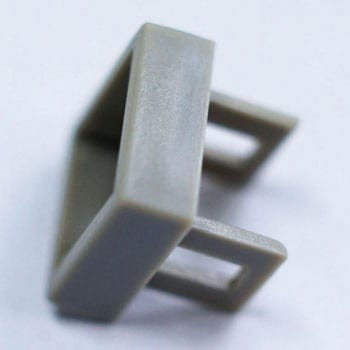

□7.5用取付枠
