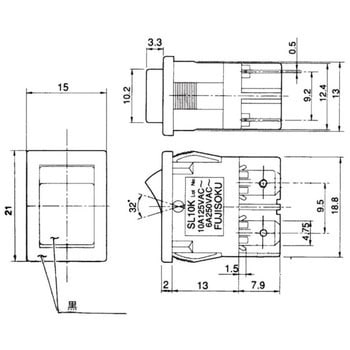

ロッカースイッチ SL10Kシリーズ
UL、CSA、VDE規格認定品
パネルへの取付けは、スナップイン方式です。
コンパクトタイプのため、省スペース設計に適しています。
機器の電源用として最適です。
突入電流100Aタイプです。
遮断距離3mm以上
RoHS対応品
スイッチ
ON-OFF

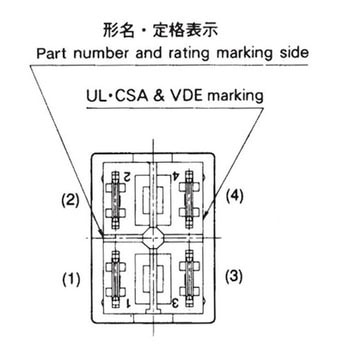

接続端子：(1-2、3-4) -
定格
接続端子：(1-2、3-4) -
誘導負荷：突入電流(力率0.6)/AC125V 100A・60A、AC250V 60A・36A、遮断電流(力率0.9)/10A(AC125V)、6A(AC250V)
抵抗負荷：AC125V 10A、AC250V 6A(力率1.0)
最小定格：AC/DC5V 10mA
寿命
抵抗負荷：AC125V 10A、AC250V 6A(力率1.0)
最小定格：AC/DC5V 10mA
(電気的)突入電流/AC125V 100A、遮断電流/10A：1万回
(電気的)突入電流/AC125V 60A、遮断電流/10A：2万回
(電気的)突入電流/AC250V 60A、遮断電流/6A：1万回
(電気的)突入電流/AC250V 36A、遮断電流/6A：2万回
(電気的)抵抗負荷：2万回
極数2極単投
端子形状タブ端子
仕様作動力：3.92～12.7N
色(フレーム・ロッカー)黒
使用温度範囲(℃)-25～+85
耐電圧AC1500V 1分間(端子-端子間)
絶縁抵抗(MΩ)100以上(DC500V)(端子-端子間)
接触抵抗(mΩ)(初期)20以下(DC2～4V 1A)
保存温度範囲(℃)-40～+85
RoHS指令(10物質対応)対応
(電気的)突入電流/AC125V 60A、遮断電流/10A：2万回
(電気的)突入電流/AC250V 60A、遮断電流/6A：1万回
(電気的)突入電流/AC250V 36A、遮断電流/6A：2万回
(電気的)抵抗負荷：2万回
