ロッカースイッチ SLE10Kシリーズ
防水構造
密封構造により水気の多い場所での使用が可能です。
パネル防水性はIP64相当です。
スナップイン取付け方式
パネルへの取付けは、パネル孔に前面より挿入するだけで固定できます。
はんだ、タブ兼用端子
タブ端子#187用リセプタクルの使用とリード線はんだ付けが兼用できる構造です。
UL・CSA・VDE規格認定品
RoHS対応品
- スイッチ
- ON-OFF

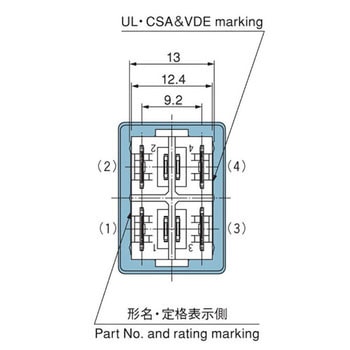

接続端子：(1-2、3-4) - - 定格
- 誘導負荷：突入電流(力率0.6)/AC125V 60A、AC250V 36A、遮断電流(力率0.9)/AC125V 10A、AC250V 6A
抵抗負荷：AC125V 10A、AC250V 6A(力率1.0)
最小定格：AC/DC5V 10mA
- 仕様
- 作動力：3.92～12.7N
- 色
- (フレーム・ロッカー)黒
- 極数
- 2極単投
- 使用温度範囲(℃)
- -25～+85
- 定格電圧(V)
- AC125/AC250
- 端子形状
- タブ端子
- 耐電圧
- AC1500V 1分間
- 定格電流(A)
- 10/6
- 絶縁抵抗(MΩ)
- 100以上(DC500V)
- 寿命
- (電気的)誘導負荷：1万回、抵抗負荷：2万回
- 接触抵抗(mΩ)
- (初期)20以下(DC2～4V 1A)
- 保存温度範囲(℃)
- -40～+85
- スイッチ特性
- ON-OFF
- RoHS指令(10物質対応)
- 対応
- 回路構成
- 2極単投
- 投数
- 単投
注意
※SLE10Kのパネル防水性は、IP64相当ですが、使用上の注意点は、下記を厳守してください。1.防水性について(IP64相当品)
防水構造になっていますが、常時水圧のかかる環境(噴流および水中)では使用しないでください。
粉塵が堆積する場所での使用は、防水性、操作性を損なうことがありますので避けてください。
2.パネル取付けについて
水滴のかかる可能性のある場所で使用する場合は、水平面より35°以上傾けて取付けてください。
スイッチをパネルへ取付けたとき、セット時でパッキン厚が1ミリ以下になるように取付けてください。
尚、一度パネルへ取付けて使用したスイッチを取外し、再度パネルへ取付けて使用することは避けてください。パッキンの防水性が損なわれます。
