9ページ目: 冷却(制御機器)

電源電圧 24 dc。AC/DC動作 DCmm。幅 92mm。電流 Max 96mA。終結タイプ リードワイヤmm。騒音レベル 32dB。ファン回転速度 2700rpm。ベアリングタイプ スリーブ。IP定格 IP20。ebm-papst 3400NシリーズスリーブベアリングDC軸流ファン. ebm-papstのシリーズ3400NのDC軸流ファンは、高性能と省スペースサイズを両立するように設計されています。このシリーズの軸流ファンはコスト効果の高いスリーブベアリングを搭載し、環境要因から中心軸を保護します。この結果、多くの熱管理用途に適したシンプルで経済的な設計になっています。 効率的なブラシレスドライブを採用し、逆極性を防止する通信電子部品を内蔵するこのシリーズのファンは、信頼性と使いやすさを両立しています。 . 特長と利点.? 低プロファイル 低消費電力 ストラット越しに排気 逆極性及びロッキングに対する保護 内蔵電子通信 ガラス繊維強化プラスチック構造. 用途. このコンパクトなファンは、ACTA (アドバンスドテレコミュニケーションコンピューティングアーキテクチャ)での設置に最適で、さまざまな用途に適しています。 キャビネット冷却 スイッチネットワーク 電源システム 通信 医療 産業用. よくある質問. Q: スリーブベアリングファンがボールベアリングファンより優れている点は何ですか? A: 通常、ボールベアリングファンの方がスリーブベアリングよりも厳しい条件で長く稼働できますが、スリーブベアリングには、構造が単純でコスト効果が高いというメリットがあります。スリーブベアリングは設計が単純なので耐衝撃性にも優れています。 Q: これらのファンは簡単に使用できますか? A: ねじ止めで簡単に取り付けられ、必要な通信電子部品も設計に組み込まれているため、これらのDC軸流ファンを設置して動かすのは簡単です。 Q: 競合他社製品に比べて、このファンの利点は何ですか? A: コンパクトで薄型の設計のため、低プロファイル用途に便利です。省スペースが優先される場合は、このモデルのファンが最適です。 Q: このファンで利用できるアクセサリはありますか? A: このシリーズのファンでは、フィンガーガード( 512-575 512-575 )とフィルタ( 200-7643 200-7643 )が利用可能です。

電源電圧 24 dc。高さ 80mm。幅 80mm。電流 Max 100mA。終結タイプ リードワイヤmm。騒音レベル 37dB。ファン回転速度 3600rpm。ベアリングタイプ ボール。IP定格 IP20。ebm-papst 8400 シリーズ DC 軸流ファン. 軸流ファンとは. DC 軸流ファンは、大流量で中圧のエアフローを作り出せるように設計されています。軸流ファンは、翼に囲まれ、プロペラと同じように動作するインペラを備えています。ファンのモーターは、インペラのハブに一体化され、コンパクトなファンユニットを実現しています。インペラは、回転するモーター軸と平行な方向に空気を引き込み、同じ方向に空気を排出します。軸流ファンは、取り付け穴の開いたフランジ付きハウジングに囲まれており、機器の内部に取り付けられるようになっています. 効率的で信頼性の高いモータ. 外部ローターモーター：回転軸の周囲に電磁コイルを配置した従来の内部ローターモーターとは異なり、 ebm-papst のファンは外部ローターモーターを搭載しています。外部ローターモーターは、回転するシェルの中に磁気コイルが入っています。この設計の利点は、外部ローターモーターがよりコンパクトなサイズになり、より効率的に動作し、内部ローターモーターよりも過熱する傾向が少ないことです ブラシレスモーター：この DC ファンは、金属ブラシではなく、電子回路で電気のスイッチングを行うブラシレスモーターを採用しています。ブラシレスモーターは、すり減るブラシがないので、 AC モーターより効率的で信頼性が高く、長寿命です。また、ブラシレスモーターは電子回路が内蔵されているため、追加のインターフェースオプションやモーター保護機能をファンに組み込むこともできます。. 専用設計. ebm-papst コンパクトな DC 軸流ファンのファンインペラとハウジングの内部形状は、最先端のコンピュータソフトウェアを使用して専用に設計されています。羽根は空気力学的に設計され、2 つの平面でダイナミックバランスが取れるようになっており、最適な性能が得られます。ファンの大きさに合わせて風量とモータ性能を精密に調整することで、背圧が高くても低騒音を実現しています。. ebm-papst 8400 / 8400 NG シリーズの特長. 33 ；sup>3 ；/sup>/h から最大 79M ；sup>3 ；/sup>/h までの性能、種類によって異なります 低速、中速、高速タイプを用意 ファンモーターをインペラーハブに内蔵し、コンパクトなファンユニットを実現 効率的で信頼性の高いブラシレス設計の外部ローターモーター ストラットの上に排気します 80x80mmのコンパクトなデザインで、取り付け深さは25mm 効率と性能を最大化する専用設計 高周囲温度・高寿命の耐久性ボールベアリングと、低騒音・低衝撃のPAPST Sintecスリーブベアリングを選択可能 エアロダイナミックブレードによる低騒音と効率性の向上 機器に設置するための取り付け穴が開いたフランジ付きハウジング ガラス繊維強化プラスチック製のハウジングとインペラを採用した軽量設計 逆接続とローター拘束保護 IP67 保護等級 寿命：117，500 時間以上. ファンの接続方法. 8400 NシリーズのDC軸流ファンは、AWG24、TR64の単線を使用し、先端を剥いてスズメッキを施しています。. どのようなアクセサリがありますか?. 金属とプラスチック製フィンガーガード：品番 826-1376 826-1376 ； 826-1379 826-1379 ； 250-870 250-870 ； 101-8068 101-8068 ； 512-569 512-569 ； 826-1373 826-1373 フィルタファンガード：品番 221-336 221-336 ； 507-911 507-911 ； 200-7659 200-7659. 用途. この DC 軸流ファンは、さまざまな機器やシステムで、熱風又は冷風を換気できるように設計されています。主な用途:. オーディオ ビデオ ケータリング プロセス制御機器 データストレージ 家庭用電化製品 電子機器 暖房、換気 研究室 レーザー 照明 機械、工業 製薬 省電力化 電源

電源電圧 24 dc。高さ 40mm。幅 40mm。奥行 28mm。終結タイプ リードワイヤmm。騒音レベル 54dB。ファン回転速度 17250rpm。ベアリングタイプ ボール。IP定格 IP20。注: 「/2」を含むメーカ型番はタコメータ出力オプションを示します。. ebm-papst 420Jシリーズ低電力DC小型ファン. ebm-papstがお届けする、420JシリーズのDC軸流ファンを使用すれば、多様な用途において静かで効率的な冷却が実現します。低消費電力とエネルギー効率を重視したこのファンは、風量が大きいので、取り付けられた部品が適切な温度で動作できるようになります。どのモデルも高い信頼性と優れた品質を誇ります。 . 特長と利点. 省エネファン ガラス繊維強化プラスチック製ハウジング ストラット越しに排気 ローターに向かって反時計回りに回転 軽量で丈夫. このファンはボールベアリングを使用していますか?. 420Jシリーズでは、ボールベアリングを使用しています。寿命が長く、あらゆる方向に取り付け可能なことで有名なボールベアリングは、軸流ファンに標準的に内蔵されています。. 省エネファンの利点. 420Jシリーズ製品は、低消費電力により、非常に優れた省エネ性能を発揮します。このため、騒音が問題になる領域で静かに動作し、電力費を大幅に節約できます。

電源電圧 24 dc。AC/DC動作 DCmm。幅 60mm。電流 Max 46mA。終結タイプ リードワイヤm3/h。騒音レベル 27dB。ファン回転速度 3900rpm。ベアリングタイプ スリーブ。IP定格 IP20。ebm-papstスリーブベアリング軸流ファン. ebm-papstがお届けする、これらのスリーブベアリングDC軸流ファンは、お客様の用途に加えるのに最適です。耐久性に優れた、高性能の軸流ファンは、冷却用途に特に重要な部品です。どのモデルも高い信頼性と優れた品質を誇ります。 . 特長と利点. 逆極性に対する電子的保護 ブロッキングと過負荷に対するインピーダンス保護 ガラス繊維強化プラスチック 内蔵型電子整流ファン. 軸流ファンとは. 軸流ファンは、エアコンやコンピュータなど日常用途で一般的に使用されているファンの一種です。これにより、空気とガス(用途によって異なる)が、このファンを真っすぐに通って軸方向に流れます。空気 ガスの流れを軸方向にでき、入口、出口ともにそのようにできます。最も一般的なタイプでは、同様の動作をする、従来のダクト付きファンよりもブレードの枚数が少ない傾向があります。. 逆極性とは. 逆極性は、感電の危険性を生むことがあり、電子機器を損傷させる最小限の能力があります。これらのebm-papst軸流ファンは、この結果に対する優れた電子保護を実現します。. これらのファンには、フィンガーガードは用意されていますか。. メーカーでは、さらなる安全のためにフィンガーガードを用意しています。RS品番 ； 250-892 250-892 をご確認ください. スリーブベアリングとボールベアリングの違い. スリーブベアリング軸流ファンは通常、従来のボールベアリングファンよりも低速で静かです。スリーブベアリングは、発熱量が少ない用途でより一般的に使用されます。また、コスト効果の高い冷却方法となるようにも設計されています。

電源電圧 24 dc。AC/DC動作 DCmm。幅 50mm。電流 Max 38mA。終結タイプ リードワイヤm3/h。騒音レベル 30dB。ファン回転速度 5000rpm。センサータイプ オープンコレクタ。ベアリングタイプ スリーブ。IP定格 IP20。ミニチュア薄型ファン. ebm papstは、さまざまなコンセプト機器に組み込むことができる幅広いDC軸流ファン製品を取り揃えています。 ebm papst DCファンには、逆極性から保護する電子整流ドライブが搭載されています。 各DCファンは、ブラシレスドライブの効率が向上しているため、想定寿命がさらに長くなっています。. 低プロファイル用途に最適 ブロー又は抽出用に取り付け可能

電源電圧 = 24 V dc。AC/DC動作 = DCmm。幅 = 40mm。電流 Max = 33mA。終結タイプ = リードワイヤm3/h。騒音レベル = 22dB。ファン回転速度 = 5400rpm。ベアリングタイプ = スリーブ。IP定格 = IP20。VDE， CSA， UL. DCファン 小型冷却. コンポーネントや高熱部分の直接冷却用のスリーブ軸受DCモータのファン 過負荷保護と逆接続防止機能付き

併用可能製品 = ユニバーサルスクエアアル。長さ = 14mm。幅 = 14mm。高さ = 6mm。寸法 = 14 x 14 x 6mm。熱抵抗 = 29K/W。取り付け = 接着ホイル， 導電性ホイル。カラー = 黒。パッケージタイプ = BGA。Pentium および PGA 用の ICK シリーズヒートシンク. 黒色陽極酸化処理仕上げ

電源電圧 = 24 V dc。ブロアタイプ = 遠心分離。AC/DC動作 = DC。風量 = 9.6m3/h。シリーズ = RLF 35。高さ = 51mm。幅 = 51mm。奥行 = 15mm。寸法 = 51 x 51 x 15mm。ファン回転速度 = 6700rpm。騒音レベル = 55dB。ベアリングタイプ = ボール。取り付け穴の間隔 = 43 x 38mm。IP定格 = 保護等級：IP20。垂直取り付け穴の間隔 = 43mm

電源電圧 = 12 V dc。ブロアタイプ = 遠心分離。AC/DC動作 = DC。風量 = 28m3/h。シリーズ = RL 48。高さ = 75.5mm。幅 = 75.2mm。奥行 = 27mm。寸法 = 75.5 x 75.2 x 27mm。ファン回転速度 = 4400rpm。騒音レベル = 57dB。ベアリングタイプ = ボール。取り付け穴の間隔 = 67.1 x 45.7mm。整流タイプ = エレクトロニック。垂直取り付け穴の間隔 = 67.1mm。ebm-papst 遠心ファンebm-papst 遠心ファンは、エアフローが 28 m 3 /h で、供給電圧定格が 12 V dc です。ガラス繊維強化プラスチック製のスクロールハウジングとガラス繊維強化プラスチックインペラを備えています。ファン速度が 2750 rpm のとき、軸流の空気取り入れ口、遠心式の空気排気口からのエアフロー方向の出力が可能です。 1 本のストランドは 26 AWG 、 TR 64 リードはフォワードカーブのインペラを備えています。このコンパクトファンは、中程度の圧力を発生させる高エア性能に適しています。長さは 75.5 mm 、幅は 75.2 mm 、奥行きは 27 mm です。ファンブレードを通過するエアの流れは回転軸に対して平行です。特長と利点空気の流れは、吸気に対して直角になっています 高い静圧性能 接続はワイヤ終端です ロックによるローター保護 ボールベアリングタイプ 高温低電力動作用途セントラルエアコンユニット又はビルの換気システム 自動車 鉄道 電子製品 医療 家庭 通気 空調 冷却システム認定UL認定 CSA VDE CE認証 EAC 認定

電源電圧 = 24 V dc。ブロアタイプ = 横流。AC/DC動作 = DC。風量 = 75m3/h。シリーズ = QG 030。高さ = 47.5mm。幅 = 50mm。奥行 = 201mm。寸法 = 47.5 x 50 x 201mm。騒音レベル = 49dB(A)。ベアリングタイプ = ボール。整流タイプ = エレクトロニック。ebm-papstクロスフローブロワー. ebm-papstクロスフローブロワーは、さまざまな要件に対する信頼性と汎用性に優れたソリューションです。 ebm-papstクロスフローブロワーの非常に優れた特長は、比較的低い対圧で大きな風量を発生させ、静音性にも非常に優れている点です。 さらに、モータを下にした状態で、ユニットを水平方向でも垂直方向でも設置できます。 用途には、ストーブ外縁部の冷却、蓄熱ヒーター、OHP、日焼けサロン、エアコン、暖房ユニットなどがあります。

サーマル抵抗は自然空冷条件で、フィンを垂直にして得られた値です。ヒートシンク 12Fシリーズ(2)

San ACE 高静圧 DC ファン - HV シリーズ。山洋電気 San ACE 高性能ファンHV シリーズは、現在の機器よりも静圧が高く、消費電力が少ない設計です。消費電力が低いため、運用コストが削減され、機械的寿命が長く、メンテナンスコストも削減されます。高静圧ファンの使用条件。高静圧ファンには、ファンに近い圧力が上昇した場合にエアフロー損失を最小限に抑えるように最適化されたブレードがあります。たとえば、ハードドライブがファンの近くに配置されているコンピュータエンクロージャの中では、高エアフローファンは能力を最大限に発揮できません。それに対して、高圧ファンには同じ様な影響はありません。出力をファンの前後に抵抗がない場合と同じように、これらの空気をより効率的に排出するために、高エアフローファンを使用することをお勧めします。用途：。サーバー、データストレージシステム、光アンプ、産業用インバータ、スイッチング電源、その他多くの IT、通信、産業用途に使用されています。特長。高静圧 省エネ 低ノイズ PWM 速度制御機能 幅広いサイズと電圧範囲 想定寿命が長い

TO-220、21、及び 25 K/W 用の取り付け可能なヒートシンク。着脱可能なヒートシンクはすべて黒色陽極酸化ダイキャストアルミ製です。 FK 237 シリーズのヒートシンクには、次の機能があります。非常にスリムな設計で、スペースを節約できます ヒートシンクを TO220 ハウジングにスライドさせて簡単に組み込み可能 TO-220 ハウジングの固定クリップがヒートシンクにしっかりと押し付けられるため、熱伝導が最適化されます 水平及び垂直のどちらの取り付け位置でも放熱性能が高くなっています。バージョン:。FK 220-SA-220 はんだタグがなく、トランジスタ保持スプリングで TO-220 ハウジングに簡単に取り付けられます FK 237-SA-220 H スズめっきはんだタグを使用すると、基板に水平位置で直接はんだ付けできます FK 237-SA-220 O はんだタグなし FK 237-SA-220V スズめっきはんだタグを使用すると、基板に垂直位置で直接はんだ付けできます

ヒートシンク 124Vシリーズ

ヒートシンク 12Fシリーズ

メーカーの DC 冷却ファンには、高エアフロー、高信頼性、低ノイズなどの特長があります。サーバーや ICT 機器など、幅広い用途で使用できます。

ヒートシンク 23Mシリーズ

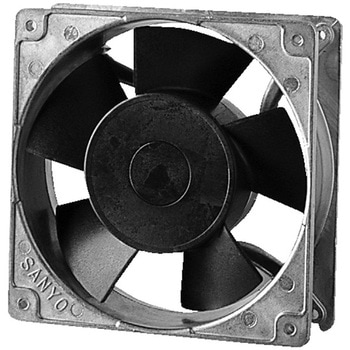

UL、CSA。汎用 AC ファン。AC ファンのサイズ：□ 80 ～ □ 160

Arcol Ohmite ヒートシンクは、はんだ付け可能なピン付きの垂直実装で使用します。TO-220、TO-218、TO-247 に対応

Sunon MagLev モータファンには、正確な Vapo ベアリングシステムが搭載されています。また、ファンブレードの前面から反時計回りに回転します。自動リスタート 極性保護

ヒートシンク 30Fシリーズ

ヒートシンク 22Mシリーズ

Arcol Ohmite ヒートシンク e VR シリーズは、低プロファイルで表面積が大きく、ユニバーサルカムクリップシステムを使用して構成できます。VR シリーズは、TO-220、TO-247、及び高出力 IXYS パッケージに対応するように設計されています。VR シリーズはスルーホールを基板に

。Sunon MagLev モータファンには、正確な Vapo ベアリングシステムが搭載されています。また、ファンブレードの前面から反時計回りに回転します。自動リスタート 極性保護

。ヒートシンク 21Fシリーズ

。ヒートシンク 35Fシリーズ

ヒートシンク 40Fシリーズ

軸受け構造は、高性能2ボールベアリング方式を採用し、期待寿命70，000時間(40℃)の長寿命を実現。

高品質のプリーツフィルター技術は、従来のフリースフィルターと比較して流量を大幅に増加させるため、ユニットの性能向上およびエネルギー (電力) 消費量の削減を実現します。フィルター特性が優れているため、エンクロージャー内や機器内に侵入するほこりが減り、耐用期間も延びるので、サービスコストの大幅な削減が可能になります。

フィルターカセット(RD43)および換気扇付フィルターカセット(RD44)の交換用フィルターとしてご利用ください。 水洗いで再利用が可能です。
