onsemiの能動部品

実装タイプ = スルーホール。パッケージタイプ = DO-41。最大連続 順方向電流 = 1A。ピーク逆繰返し電圧 = 20V。ダイオード構成 = シングル。整流タイプ = ショットキー整流器。ダイオードタイプ = ショットキー。ピン数 = 2。最大順方向降下電圧 = 750mV。1チップ当たりのエレメント数 = 1。ダイオードテクノロジー = ショットキーバリア。直径 = 2.7mm。ピーク非繰返し順方向サージ電流 = 25A。ON Semi 1N5817 / 8 / 9アキシャルリード整流器. このシリーズは、金属-シリコンのパワーダイオードで構成されています。これらのダイオードは、クロムバリア金属、酸化物不動態化、金属オーバーラップコンタクトの形で提供されます。. 特長:. 超低VF 低い蓄積電荷 多数キャリア伝導 低電力損失 / 高効率. 特長:. ケース: エポキシ、成形 重量: 0.4 g 仕上げ: すべての外面に耐腐食性、端子リードは容易にはんだ付け可能 はんだ付けのリード温度: 最高260 ℃ (10秒間) 極性: 極性バンドでカソードを表示. 代表的用途:. 高周波数インバータ 還流ダイオード 極性保護ダイオード

標準ツェナー電圧 = 30V。1チップ当たりのエレメント数 = 1。最大パワー消費 = 5 W。パッケージタイプ = ケース017AA。ツェナータイプ = 電圧レギュレータ。ツェナー電圧許容性 = ±5%。ピン数 = 2。テスト電流 = 40mA。最大ツェナーインピーダンス = 140 Ω @ 1 mA， 8 Ω @ 40 mA。最大逆漏れ電流 = 3.7μA。寸法 = 3.68 (Dia.) x 8.89mm。動作温度 Min = -65 ℃A

トランジスタタイプ = NPN。最大DCコレクタ電流 = 1 A。最大コレクタ- エミッタ間電圧 = 40 V。パッケージタイプ = TO-92。実装タイプ = スルーホール。最大パワー消費 = 625 mW。トランジスタ構成 = シングル。最大コレクタ-ベース間電圧 = 75 V。最大エミッタ-ベース間電圧 = 6 V。最大動作周波数 = 300 MHz。ピン数 = 3。1チップ当たりのエレメント数 = 1。動作温度 Max = +150 ℃mm。onsemi 小信号NPNトランジスタ 40 → 50 V

標準ツェナー電圧 5.6V。1チップ当たりのエレメント数 1。最大パワー消費 5 W。パッケージタイプ DO-15。ツェナータイプ 電圧レギュレータ。ツェナー電圧許容性 5%。ピン数 2。テスト電流 220mA。最大ツェナーインピーダンス 1Ω。最大逆漏れ電流 1μA。寸法 8.89 3.68 3.68mm。動作温度 Min -65 ℃。ON Semiconductor ツェナーダイオード W Surmetic 1N5333 1N5346シリーズ. ON Semiconductorの1N53シリーズは、Surmetic40 アキシャルリード W ツェナーダイオードです。このアキシャルリードデバイスは、軸方向リードのトランスファー成形プラスチックパッケージの中に入っており、一般的なあらゆる環境条件から保護されます。この電圧レギュレータは、シリコン酸化物不動態化接合の優れた性能を反映して、限界を厳密化し動作特性を向上させます。外面は耐腐食性で、リードは容易にはんだ付けできます。. 用途. 産業用

出力電流 = 20mA。入力電圧 = 45 V。AC/DC入力電圧 = dc。減光操作 = PWM。最大出力パワー = 460mW。用途 = AC照明パネル、車載照明、チャンネル文字、装飾照明、標識照明、スイッチコンタクトウェッティング。パッケージタイプ = SOD-123。ピン数 = 2。出力電圧 Max = 7.5V。先頭にNSVの付いたメーカー品番は、AEC-Q101規格に準拠した車載製品です。. ON Semiconductor リニア LED ドライバ

チャンネルタイプ = N。最大連続ドレイン電流 = 4 A。最大ドレイン-ソース間電圧 = 150 V。シリーズ = PowerTrench。実装タイプ = スルーホール。ピン数 = 3。最大ドレイン-ソース間抵抗 = 54 mΩ。チャンネルモード = エンハンスメント型。最低ゲートしきい値電圧 = 2V。最大パワー消費 = 135000 mW。トランジスタ構成 = シングル。最大ゲート-ソース間電圧 = -20 V， +20 V。幅 = 4.83mm。動作温度 Min = -55 ℃mm。Fairchild Semiconductor PowerTrenchR NチャンネルMOSFET 最大9.9 A

チャンネルタイプ = N。最大連続ドレイン電流 = 11 A。最大ドレイン-ソース間電圧 = 30 V。シリーズ = PowerTrench。実装タイプ = 表面実装。ピン数 = 8。最大ドレイン-ソース間抵抗 = 13 mΩ。チャンネルモード = エンハンスメント型。最低ゲートしきい値電圧 = 1V。最大パワー消費 = 2500 mW。トランジスタ構成 = シングル。最大ゲート-ソース間電圧 = -20 V， +20 V。幅 = 4mm。高さ = 1.5mm。PowerTrenchR NチャンネルMOSFET、10 → 19.9 A、Fairchild Semiconductor

チャンネルタイプ = N。最大連続ドレイン電流 = 500 mA。最大ドレイン-ソース間電圧 = 60 V。パッケージタイプ = TO-92。実装タイプ = スルーホール。ピン数 = 3。最大ドレイン-ソース間抵抗 = 5 Ω。チャンネルモード = エンハンスメント型。最大ゲートしきい値電圧 = 3V。最低ゲートしきい値電圧 = 0.8V。最大パワー消費 = 830 mW。トランジスタ構成 = シングル。最大ゲート-ソース間電圧 = -20 V， +20 V。幅 = 4.19mm。動作温度 Min = -55 ℃mm。Fairchild Semiconductor 強化モードNチャンネルMOSFET. 強化モードフィールド効果トランジスタ(FET)は、Fairchild独自の高セル密度DMOS技術を使用して製造されています。この高密度プロセスは、オンステート抵抗を最小限に抑え、頑丈で信頼性の高い性能と高速スイッチングを実現するように設計されています。

チャンネルタイプ = N。最大連続ドレイン電流 = 21 A。最大ドレイン-ソース間電圧 = 60 V。シリーズ = PowerTrench。実装タイプ = スルーホール。ピン数 = 3。最大ドレイン-ソース間抵抗 = 38 mΩ。チャンネルモード = エンハンスメント型。最低ゲートしきい値電圧 = 1V。最大パワー消費 = 26 W。トランジスタ構成 = シングル。最大ゲート-ソース間電圧 = -20 V， +20 V。幅 = 4.9mm。高さ = 16.07mm。Fairchild Semiconductor PowerTrenchR NチャンネルMOSFET 20 → 59.9 A

チャンネルタイプ = N。最大連続ドレイン電流 = 200 mA。最大ドレイン-ソース間電圧 = 60 V。パッケージタイプ = TO-92。実装タイプ = スルーホール。ピン数 = 3。最大ドレイン-ソース間抵抗 = 5 Ω。チャンネルモード = エンハンスメント型。最低ゲートしきい値電圧 = 0.8V。最大パワー消費 = 400 mW。トランジスタ構成 = シングル。最大ゲート-ソース間電圧 = -20 V， +20 V。幅 = 4.19mm。動作温度 Min = -55 ℃mm。Fairchild Semiconductor 強化モードNチャンネルMOSFET. 強化モードフィールド効果トランジスタ(FET)は、Fairchild独自の高セル密度DMOS技術を使用して製造されています。この高密度プロセスは、オンステート抵抗を最小限に抑え、頑丈で信頼性の高い性能と高速スイッチングを実現するように設計されています。

最大連続コレクタ電流 = 80 A。最大コレクタ- エミッタ間電圧 = 650 V。最大ゲート-エミッタ間電圧 = ±20V。最大パワー消費 = 366 W。パッケージタイプ = TO-247。実装タイプ = スルーホール。チャンネルタイプ = N。ピン数 = 3。スイッチングスピード = 1MHz。トランジスタ構成 = シングル。寸法 = 16.26 x 5.3 x 21.08mm。動作温度 Min = -55 ℃。IGBTディスクリート、ON Semiconductor. モータ駆動とスイッチング用途向けの絶縁型ゲートバイポーラトランジスタ(IGBT)

トランジスタタイプ = NPN。最大連続コレクタ電流 = 8 A。最大コレクタ- エミッタ間電圧 = 100 V。最大エミッタ-ベース間電圧 = 5 V。パッケージタイプ = TO-220。実装タイプ = スルーホール。ピン数 = 3。トランジスタ構成 = シングル。1チップ当たりのエレメント数 = 1。最小DC電流ゲイン = 1000。最大コレクタ-ベース間電圧 = 100 V。最大コレクタ-エミッタ間飽和電圧 = 4 V。最大コレクタカットオフ電流 = 0.5mA。寸法 = 15.75 x 10.28 x 4.82mm。先頭にS又はNSVの付いたメーカー型番は、AEC-Q101規格に準拠した自動車用製品です。. ON Semiconductor NPN パワートランジスタ

チャンネルタイプ = P。最大連続ドレイン電流 = 27 A。最大ドレイン-ソース間電圧 = 60 V。シリーズ = QFET。実装タイプ = スルーホール。ピン数 = 3。最大ドレイン-ソース間抵抗 = 70 mΩ。チャンネルモード = エンハンスメント型。最大ゲートしきい値電圧 = 4V。最低ゲートしきい値電圧 = 2V。最大パワー消費 = 120000 mW。トランジスタ構成 = シングル。最大ゲート-ソース間電圧 = -25 V， +25 V。幅 = 4.7mm。動作温度 Min = -55 ℃mm。Fairchild Semiconductor QFETR PチャンネルMOSFET. Fairchild Semiconductorの最新のQFETRプレーナ型MOSFETは、先進の独自技術を使用し、電源、PFC(力率補正)、DC-DCコンバータ、PDP(プラズマディスプレイパネル)、照明用バラスト、モーションコントロールなどの幅広い用途で、最高クラスの動作性能を実現します。 オン抵抗(RDS(on))を下げることでオン状態の損失を低減し、ゲート電荷(Qg)や出力容量(Coss)を下げることでスイッチング時の損失を低減します。先進的なQFETRプロセス技術を使用して、競合のプレーナ型MOSFETデバイスよりも優れた性能指数(FOM)を提供することができます。

最大スイッチング周波数 = 32 kHz。出力電圧 = 28 V。出力電流 = 500 mA。出力数 = 1。実装タイプ = 表面実装ns。上昇時間 = 70ns。トポロジー = フライバック。寸法 = 5 x 4 x 1.5mm。PWM コントローラタイプ = 電流モードmm。幅 = 4mm。高さ = 1.5mm。動作供給電圧 Max = 28 V。AC-DCオフラインコントローラ、NCP / NCVシリーズ、ON Semiconductor. 2 次側電源、同期整流コントローラ固定周波数フライバック / フォワードPWMコントローラです。

方向性タイプ = 双方向。最大クランピング電圧 = 10.5V。最小ブレークダウン電圧 = 5V。実装タイプ = 表面実装。パッケージタイプ = SOD-923。最大逆スタンドオフ電圧 = 3.3V。ピン数 = 2。ピークパルスパワー消費 = 0.3W。最大ピークパルス電流 = 10.5A。ESD保護 = あり。1チップ当たりのエレメント数 = 1。動作温度 Min = -55 ℃。動作温度 Max = +150 ℃mm。幅 = 0.65mm。低静電容量ESD保護アレイ

トランジスタタイプ = PNP。最大DCコレクタ電流 = -100 mA。最大コレクタ- エミッタ間電圧 = -45 V。パッケージタイプ = TO-92。実装タイプ = スルーホール。最大パワー消費 = 500 mW。トランジスタ構成 = シングル。最大コレクタ-ベース間電圧 = -50 V。最大エミッタ-ベース間電圧 = -5 V。最大動作周波数 = 150 MHz。ピン数 = 3。1チップ当たりのエレメント数 = 1。動作温度 Max = +150 ℃mm。小信号PNPトランジスタ、40 → 50 V、Fairchild Semiconductor

トランジスタタイプ = PNP。最大DCコレクタ電流 = -1.5 A。最大コレクタ- エミッタ間電圧 = -25 V。パッケージタイプ = TO-92。実装タイプ = スルーホール。最大パワー消費 = 1 W。最小DC電流ゲイン = 120， 160。トランジスタ構成 = シングル。最大コレクタ-ベース間電圧 = -40 V。最大エミッタ-ベース間電圧 = -6 V。最大動作周波数 = 200 MHz。ピン数 = 3。1チップ当たりのエレメント数 = 1。動作温度 Max = +150 ℃。小信号PNPトランジスタ、最大30 V、Fairchild Semiconductor

トランジスタタイプ = NPN。最大DCコレクタ電流 = 600 mA。最大コレクタ- エミッタ間電圧 = 160 V。パッケージタイプ = TO-92。実装タイプ = スルーホール。最大パワー消費 = 625 mW。最小DC電流ゲイン = 80。トランジスタ構成 = シングル。最大コレクタ-ベース間電圧 = 180 V。最大エミッタ-ベース間電圧 = 6 V。最大動作周波数 = 100 MHz。ピン数 = 3。1チップ当たりのエレメント数 = 1。動作温度 Max = +150 ℃mm。小信号NPNトランジスタ、100 V超、Fairchild Semiconductor

トランジスタタイプ = NPN。最大DCコレクタ電流 = 100 mA。最大コレクタ- エミッタ間電圧 = 65 V。パッケージタイプ = TO-92。実装タイプ = スルーホール。最大パワー消費 = 500 mW。最小DC電流ゲイン = 110。トランジスタ構成 = シングル。最大コレクタ-ベース間電圧 = 80 V。最大エミッタ-ベース間電圧 = 6 V。最大動作周波数 = 300 MHz。ピン数 = 3。1チップ当たりのエレメント数 = 1。寸法 = 4.58 x 3.86 x 4.58mm。小信号NPNトランジスタ、60 → 100 V、Fairchild Semiconductor

トランジスタタイプ = NPN。最大DCコレクタ電流 = 1.5 A。最大コレクタ- エミッタ間電圧 = 25 V。パッケージタイプ = TO-92。実装タイプ = スルーホール。最大パワー消費 = 1 W。最小DC電流ゲイン = 120， 160。トランジスタ構成 = シングル。最大コレクタ-ベース間電圧 = 40 V。最大エミッタ-ベース間電圧 = 6 V。ピン数 = 3。1チップ当たりのエレメント数 = 1。動作温度 Max = +150 ℃mm。小信号NPNトランジスタ、最大30 V、Fairchild Semiconductor

トランジスタタイプ = NPN。最大DCコレクタ電流 = 500 mA。最大コレクタ- エミッタ間電圧 = 45 V。パッケージタイプ = SOT-23。実装タイプ = 表面実装。最大パワー消費 = 300 mW。最小DC電流ゲイン = 160。トランジスタ構成 = シングル。最大コレクタ-ベース間電圧 = 50 V。最大エミッタ-ベース間電圧 = 5 V。最大動作周波数 = 100 MHz。ピン数 = 3。1チップ当たりのエレメント数 = 1。寸法 = 0.94 x 2.9 x 1.3mm。先頭にS又はNSVの付いたメーカー品番はAEC-Q101規格に適合する車載製品です。. 小信号NPNトランジスタ、ON Semiconductor

実装タイプ = スルーホール。パッケージタイプ = アキシャルリード型。最大連続 順方向電流 = 3A。ピーク逆繰返し電圧 = 200V。ダイオード構成 = シングル。整流タイプ = 回復整流器。ダイオードタイプ = 整流器。ピン数 = 2。最大順方向降下電圧 = 1V。1チップ当たりのエレメント数 = 1。ダイオードテクノロジー = シリコンジャンクション。直径 = 5.3mm。ピーク非繰返し順方向サージ電流 = 200A。メーカー品番の先頭はNSVまたはSURの製品は、AEC-Q101自動車規格に適合しています。. ON Semiconductor 整流ダイオード 2 → 3 A

ピーク平均順方向電流 = 15A。ピーク逆繰返し電圧 = 600V。実装タイプ = スルーホール。パッケージタイプ = GBPC-W。ピン数 = 4。ピーク非繰返し順方向サージ電流 = 300A。動作温度 Max = +150 ℃。動作温度 Min = -55 ℃。ピーク順方向電圧 = 1.1V。ピーク逆電流 = 500μA。長さ = 29mm。幅 = 29mm。GBPC1506:15 A ブリッジ整流器一体成形ヒートシンクにより、熱抵抗が非常に低く、最大限の放熱を実現しています サージ過負荷定格： 300 → 400 A ケースからリードへの絶縁電圧: 2500 V以上 端子仕上げ材質 - 銀(ワイヤタイプ GBPC-W パッケージ向けにはんだ付け可能)、 - GBPC パッケージ用にニッケル 用途 この製品は汎用で、さまざまな用途に適しています。

ロジックタイプ = NAND。実装タイプ = 表面実装。エレメント数 = 4。ゲートあたりの入力数 = 2。シュミットトリガ入力 = なし。パッケージタイプ = SOIC。ピン数 = 14。論理回路 = HC。入力タイプ = CMOS。動作供給電圧 Max = 6 V。高レベル出力電流 Max = 5.2mA。最大伝播遅延時間 @ 最大 CL = 158ns。動作供給電圧 Min = 2 V。低レベル出力電流 Max = 5.2mA。寸法 = 8.75 x 4 x 1.5mm。74HCファミリ、Fairchild Semiconductor. 高速CMOSロジック 動作電圧: 2 → 6 V 互換性: 入力CMOS、出力CMOS

標準ツェナー電圧 = 5.1V。1チップ当たりのエレメント数 = 1。最大パワー消費 = 1 W。パッケージタイプ = DO-41。ツェナータイプ = 汎用。ツェナー電圧許容性 = 5%。ピン数 = 2。テスト電流 = 49mA。最大ツェナーインピーダンス = 7Ω。最大逆漏れ電流 = 10μA。寸法 = 2.72 (Dia.) x 5.2mm。動作温度 Min = -65 ℃。ツェナーダイオード1 W、1N4728A～1N4758Aシリーズ、Fairchild Semiconductor

ダイオード構成 = シングルV。実装タイプ = スルーホール。最大パワー消費 = 1 W。パッケージタイプ = DO-41。ツェナータイプ = 汎用。ツェナー電圧許容性 = 5%。ピン数 = 2。テスト電流 = 76mA。最大ツェナーインピーダンス = 10Ω。最大逆漏れ電流 = 100μA。寸法 = 2.72 (Dia.) x 5.2mm。動作温度 Max = +200 ℃。ツェナーダイオード1 W、1N4728A～1N4758Aシリーズ、Fairchild Semiconductor

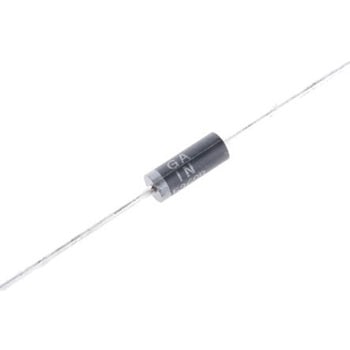

標準ツェナー電圧 = 51V。1チップ当たりのエレメント数 = 1。最大パワー消費 = 5 W。パッケージタイプ = DO-15。ツェナータイプ = 電圧レギュレータ。ツェナー電圧許容性 = 5%。ピン数 = 2。テスト電流 = 25mA。最大ツェナーインピーダンス = 27Ω。最大逆漏れ電流 = 500nA。寸法 = 8.89 x 3.68 x 3.68mm。動作温度 Min = -65 ℃。ツェナーダイオード5 W Surmetic、1N5364 → 1N5388シリーズ、ON Semiconductor. 厳格な制限、優れた動作特性を備えるツェナーダイオード5 Wの一連のシリーズです。

標準ツェナー電圧 = 39V。1チップ当たりのエレメント数 = 1。最大パワー消費 = 5 W。パッケージタイプ = DO-15。ツェナータイプ = 電圧レギュレータ。ツェナー電圧許容性 = 5%。ピン数 = 2。テスト電流 = 30mA。最大ツェナーインピーダンス = 14Ω。最大逆漏れ電流 = 500nA。寸法 = 8.89 x 3.68 x 3.68mm。動作温度 Min = -65 ℃。ツェナーダイオード5 W Surmetic、1N5364 → 1N5388シリーズ、ON Semiconductor. 厳格な制限、優れた動作特性を備えるツェナーダイオード5 Wの一連のシリーズです。

標準ツェナー電圧 = 24V。1チップ当たりのエレメント数 = 1。最大パワー消費 = 1 W。パッケージタイプ = DO-41。ツェナータイプ = 汎用。ツェナー電圧許容性 = 5%。ピン数 = 2。テスト電流 = 10.5mA。最大ツェナーインピーダンス = 25Ω。最大逆漏れ電流 = 5μA。寸法 = 2.72 (Dia.) x 5.2mm。動作温度 Min = -65 ℃。ツェナーダイオード1 W、1N4728A～1N4758Aシリーズ、Fairchild Semiconductor

標準ツェナー電圧 = 18V。1チップ当たりのエレメント数 = 1。最大パワー消費 = 1 W。パッケージタイプ = DO-41。ツェナータイプ = 汎用。ツェナー電圧許容性 = 5%。ピン数 = 2。テスト電流 = 14mA。最大ツェナーインピーダンス = 20Ω。最大逆漏れ電流 = 5μA。寸法 = 2.72 (Dia.) x 5.2mm。動作温度 Min = -65 ℃。ツェナーダイオード1 W、1N4728A～1N4758Aシリーズ、Fairchild Semiconductor

標準ツェナー電圧 = 15V。1チップ当たりのエレメント数 = 1。最大パワー消費 = 1 W。パッケージタイプ = DO-41。ツェナー電圧許容性 = 5%。ピン数 = 2。テスト電流 = 15mA。最大ツェナーインピーダンス = 15Ω。最大逆漏れ電流 = 500nA。寸法 = 5.21 x 2.72 x 2.72mm。動作温度 Min = -65 ℃。ツェナーダイオード1 W、BZX85Cシリーズ、Fairchild Semiconductor. ON Semiconductor BZX85 シリーズは、優れた動作特性と厳密な制限を備えた 1 W ゼネアダイオードシリーズです。酸化シリコン不動態化ジャンクションの優れた機能を反映しています。これらのダイオードは、シール構造のガラスパッケージを使用したアキシャルリード型で、一般的なあらゆる環境条件で保護を提供します。. 特長. - ツェナー電圧範囲： 3.3 → 85 V - クラス 3 の ESD 定格 - DO-41 ( DO-204AL )パッケージ - ダブルスラグタイプ構造

実装タイプ = スルーホール。パッケージタイプ = DO-201AD。最大連続 順方向電流 = 3A。ピーク逆繰返し電圧 = 600V。ダイオード構成 = シングル。整流タイプ = 汎用。ダイオードタイプ = 整流器。ピン数 = 2。最大順方向降下電圧 = 1V。1チップ当たりのエレメント数 = 1。ダイオードテクノロジー = シリコンジャンクション。直径 = 5.3mm。ピーク非繰返し順方向サージ電流 = 200A。メーカー品番の先頭はNSVまたはSURの製品は、AEC-Q101自動車規格に適合しています。. ON Semiconductor 整流ダイオード 2 → 3 A

実装タイプ = スルーホール。パッケージタイプ = DO-201AD。最大連続 順方向電流 = 3A。ピーク逆繰返し電圧 = 100V。ダイオード構成 = シングル。整流タイプ = 汎用。ダイオードタイプ = 整流器。ピン数 = 2。最大順方向降下電圧 = 1V。1チップ当たりのエレメント数 = 1。ダイオードテクノロジー = シリコンジャンクション。直径 = 5.3mm。ピーク非繰返し順方向サージ電流 = 200A。メーカー品番の先頭はNSVまたはSURの製品は、AEC-Q101自動車規格に適合しています。. ON Semiconductor 整流ダイオード 2 → 3 A
