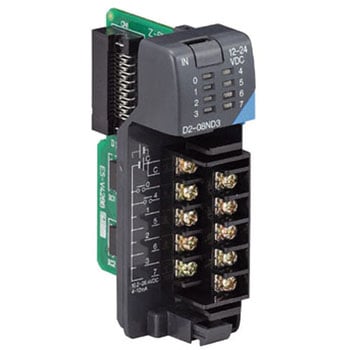

適合規格UL cUL CE(EMC) CE(RoHS) KC(EMC) LR NK DNV ABS RINA BV
機能マスタ/スレーブ機能
外形寸法(高さH×幅W×奥行D)(mm)98×27.4×90
入出力点数32点(I/O割付：インテリ32点)
入出力点数(点)32点(I/O割付：インテリ32点)
質量(kg)0.08
電源DC5V 30mA(シーケンサからの内部給電)
耐電圧D-SUB 9Pinコネクタと基本ユニットのアース端子間：AC500V 1分間
表示RD、SD、POWER
通信方式全二重双方向
絶縁方式ホトカプラ絶縁
絶縁抵抗(MΩ)D-SUB 9Pinコネクタと基本ユニットのアース端子間：DC500V絶縁抵抗計にて5以上
表示LEDRD、SD、POWER
耐ノイズノイズ電圧1000Vp-p、ノイズ幅1μs、立上り1ns、周期30～100Hz のノイズシミュレータによる
耐衝撃(m/s2)147、作用時間11ms、正弦半波パルスにてX、Y、Z各方向3回
耐振動【DINレール取付時】(周波数：10～57Hz)片振幅：0.035mm X、Y、Z各方向10回(合計各80分)、(周波数：57～150Hz)加速度：4.9m/s2 X、Y、Z各方向10回(合計各80分)【直接取付時】(周波数：10～57Hz)片振幅：0.075mm X、Y、Z各方向10回(合計各80分)、(周波数：57～150Hz)加速度：9.8m/s2 X、Y、Z各方向10回(合計各80分)
周囲温度(℃)(動作時)0～55、(保存時)-25～75
通信速度MODBUS通信：300/600/1200/2400/4800/9600/19200/38400/57600/115200(bps)、無手順通信・計算機リンク：300/600/1200/2400/4800/9600/19200/38400(bps)、プログラミング通信：9600/19200/38400/57600/115200(bps)
伝送規格RS-232C準拠
適合シーケンサFX3S、FX3G、FX3GC、FX3U、FX3UC：(FX3U、FX3UC-32MT-LT(-FX3□-CNV-ADPが必要)[232ADP-MBはMODBUS通信をしなければ初品より対応]
外部接続D-SUB 9Pinコネクタ(オス)
伝送距離(m)最大15
相対湿度(%RH)5～95(結露しないこと)(動作時)
使用高度(m)2000以下
1個
￥8,998
税込￥9,898
当日出荷
適合コネクタA6CON1、A6CON2、A6CON4(別売)
ユニット種別位置決めユニット
出力方式(パルス)差動出力
既存の設備につなぐだけパナソニック デバイスSUNXのSmall Start IoT!
産業用Ethernetプロトコルに対応
カセット方式により、ユニットのコストと面積を削減。
各種プロトコルへの対応により、既存設備に設置し、情報の収集が可能。
最大220の機器と通信可能
簡単・複数同時ロギング
ロギングデータを守る
データ容量をシェアし、容量不足をカバー。高価な上位機種への買い替えが不要に。
FTPサーバ機能
FTP(S)クライアント機能(SSL対応)
HTTP(S)クライアント機能(SSL対応)
Webサーバ機能
見える! を実現する2つのWebコンテンツ
既存の設備につなぐだけパナソニック デバイスSUNXのSmall Start IoT!
Webショールームプログラマブルコントローラ(PLC) FP7 Web機能の紹介
現場の情報がメールで見える
1ユニットで最大64軸のモーションコントロールを実現。
必要な機能を選択しさまざまな機器を制御!マルチ入出力ユニット
動画ライブラリ
ユニット種別機能拡張ボード(RS-422周辺機器通信用)
接続方法(外部機器)MINI DIN 8pin(メス)
通信方式半二重双方向
入出力占有点数入出力占有なし
伝送規格RS-422規格準拠
通信手順プログラミング通信
伝送距離(m)最大50(非絶縁)
1本
￥6,898
税込￥7,588
当日出荷
質量(kg)約0.25
消費電流(mA)(DC5V)100、(DC24V)125(85※入力回路に外部電源を使用した場合)
定格電圧(V)【入力】DC24(DC24Vサービス電源、または外部電源から給電)/DC5(シーケンサ内部から給電)、【出力】DC24(シーケンサ内部から給電)/DC5(シーケンサ内部から給電)
既存の設備につなぐだけパナソニック デバイスSUNXのSmall Start IoT!
産業用Ethernetプロトコルに対応
カセット方式により、ユニットのコストと面積を削減。
各種プロトコルへの対応により、既存設備に設置し、情報の収集が可能。
最大220の機器と通信可能
簡単・複数同時ロギング
ロギングデータを守る
データ容量をシェアし、容量不足をカバー。高価な上位機種への買い替えが不要に。
FTPサーバ機能
FTP(S)クライアント機能(SSL対応)
HTTP(S)クライアント機能(SSL対応)
Webサーバ機能
見える! を実現する2つのWebコンテンツ
既存の設備につなぐだけパナソニック デバイスSUNXのSmall Start IoT!
Webショールームプログラマブルコントローラ(PLC) FP7 Web機能の紹介
現場の情報がメールで見える
1ユニットで最大64軸のモーションコントロールを実現。
必要な機能を選択しさまざまな機器を制御!マルチ入出力ユニット
動画ライブラリ
用途Webサーバ機能、Webサーバ機能 通信環境、メール送信機能(SSL対応)、FTPサーバ機能、FTP(S)クライアント機能(SSL対応)、マルチ入出力ユニット
種類DC入力
規格UL/C-UL、CE
質量(kg)0.17
絶縁方式入出力端子とシーケンサ電源間：フォトカプラ絶縁、入力チャンネル間：非絶縁
外形寸法(高さH×幅W×奥行D)(mm)106(ベースユニット取付け部98mm)×27.8×131
絶縁抵抗(MΩ)入出力端子とシーケンサ電源間：DC500V 10以上
接続端子18点端子台
入出力占有点数16点(I/O割付：インテリ 16点)
絶縁耐圧(V/1分間)入出力端子とシーケンサ電源間：AC500rms
対応機種GT2103(GT2103-PMBLSは除きます)
分類オプションユニット
電源電圧(V)入力：3.3(GT2103から供給)
使用周囲温度(℃)0～55
1個
￥3,598
税込￥3,958
当日出荷
仕様実装可能な装置：CPU装置、増設装置
コモン仕様-
最大開閉電流2(AC250V/DC24V)/0.1(DC120V)
入出力占有点数出力/1CH
外部接続脱着式端子台
交換時期お知らせ機能により、電源寿命によるシステムダウンの予防が可能。形CJ1W-PA205Cが対応。最大25Wまでのシステム規模に応じて豊富なバリエーションの電源装置。電源(AC100～240V/DC24V)状況に応じて豊富なバリエーションの電源装置。運転中出力接点により、CPUの稼動状況がわかる。CJ1W-PA205Rが対応。SEMI-F47の規格に対応(AC入力タイプ、200V以上入力時)
電源出力端子なし
1台
￥59,980
税込￥65,978
当日出荷
タイプリモートI/Oユニット、スプリングクランプ、端子台タイプ
適合規格UL cUL CE(EMC) CE(RoHS) KC(EMC)
定格入力電圧(V)DC24
保護等級IP1XB
応答時間入力：1.5ms以下
絶縁方式フォトカプラ絶縁
定格入力電流(A)0.005
コモン仕様16点1コモン
入力形式DC入力、プラスコモン
外部接続3線式
動作電圧(V)ON電圧：14以上、OFF電圧：6以下
CC-Linkバージョン1.1
適合規格cULus(Class Ⅰ Div2 危険場所認定取得品)、EC指令
制御方式パルス列出力によるオープンループ制御
保存方法フラッシュメモリによるデータ保存
外形寸法(高さH×幅W×奥行D)(mm)90×31×65
パルス出力(分配周期)1軸動作時/4ms、直線補間時/8ms
制御対象、使用条件パルス列入力タイプのサーボドライバ、またはステッピングモータドライバ
起動時間(ms)最小2
制御単位パルス
自己診断機能フラッシュメモリチェック、メモリ破壊チェック、CPUバスチェック
異常検知機能オーバートラベル、CPU異常、ソフトウェアリミットオーバー、即停止
実装可能な装置CPU装置、増設装置
RoHS
適合規格cULus(Class Ⅰ Div2 危険場所認定取得品)、NK、ロイド、EC指令
消費電流(A)5V系：0.11、24V系：0.096
入出力占有点数出力/1CH
最大開閉電圧(V)AC250/DC24
実装可能な装置CPU装置、増設装置
質量(kg)0.16
制御方式(誤り)CRC(X16+X12+X5+1)
通信方式ブロードキャストポーリング方式
外形寸法(高さH×幅W×奥行D)(mm)106(ベースユニット取付け部98mm)×27.8×131
ケーブル(通信)Ver.1.10対応CC-Link専用ケーブル
伝送速度(bps)156k/625k/2.5M/5M/10M(選択可能)
同期方式フレーム同期方式
伝送方法(フォーマット)HDLC準拠
入出力占有点数32点(I/O割付：インテリ 32点)
最大接続台数64台(マスタ局時)
伝送路バス(RS-485)
符号化方式NRZI符号(Non Return to Zero Inverted)
局種類マスタ局(Ver.1マスタ局またはVer.2マスタ局)、ローカル局(Ver.1ローカル局またはVer.2ローカル局)
1台
￥32,980
税込￥36,278
当日出荷
仕様●データ収集用収集間隔：高速収集：シーケンススキャンタイム同期・1～32767ms(トリガロギング時)・3～32767ms(連続ロギング時)、汎用収集：0.1～0.9s/1～32767s・時刻間隔指定(時・分・秒指定)●設定数：データロギング：最大64、イベントロギング：最大64、レポート：最大64
質量(kg)0.15
消費電流(A)0.58(DC5V内部)
外形寸法(高さH×幅W×奥行D)(mm)98×27.4×90
データ数(高速収集)総データ数：最大8192(1設定あたり：256)・総デバイス点数：最大8192(1設定あたり：256)、(汎用収集)総データ数：最大16384(1設定あたり：256)・総デバイス点数：最大262144(1設定あたり：4096)
データタイプビット・ワード(符号付き)・ダブルワード(符号付き)・ワード(符号なし)・ダブルワード(符号なし)・単精度実数・倍精度実数・16bit BCD・32bit BCD・文字列：1～8192文字・数字列：1～8192バイト
入出力占有点数32点(I/O割付：インテリ32点)
1個
￥169,800
税込￥186,780
当日出荷
I/Oスロットを占有することなく、シリアル通信ポートを増設可能
RS-422A/485ポートの場合、汎用外部機器と1：N通信可能
データ受信時に、CPUユニットへの割り込みが可能
仕様各ポート毎に、プロトコルマクロ、上位リンク、NTリンク(1：Nモード)、シリアルゲートウェイ、無手順、Modbus-RTUスレーブを選択可能
適合規格UL、CSA、NK、ロイド、EC指令
付属品バッテリ(形CJ1W-BAT01)、エンドカバー(形CJ1W-TER01/CPU装置の右端に必要)、エンドプレート(形PFP-M×2個)、シリアルポート接続用コネクタ(プラグ/形XM2A-0901、フード/形XM2S-0911-E)セット(D-SUB 9ピン、オス側コネクタ)
質量(g)130以下
適合規格cULus(ClassⅠDiv2 危険場所認定取得品)、NK、ロイド、EC指令
外形寸法(幅W×奥行D×高さH)(mm)31×75×90
保存温度(℃)-20～70(バッテリーを除く)
通信方式シリアルポート/半二重
バッテリー寿命/5年(25℃)使用形式/形CJ1W-BAT01
消費電流(A)0.5(DC5V)
サンプリング接点=31、チャネル/1CH単位=16/2CH単位=8/4CH単位=4
データメモリ32Kワード高機能I/Oユニット用DMエリア：D20000～D29599(100CH×96号機)CPU高機能ユニット用DMエリア：D30000～D31599(100CH×16号機)
使用周囲温度(℃)0～55
使用周囲湿度10～90%RH(結露しないこと)
耐ノイズIEC61000-4-4に準拠、2kV(電源ライン)
動作モードプログラムモード、モニタモード、運転モード(実行モード/通常モード)
汚染度(使用環境)2以下(JIS B3502、IEC61131-2に適合)
同期方式(シリアルポート)調歩同期
雰囲気腐食性ガスのないこと
耐振動JIS C60068-2-6に準拠、5～8.4Hz 振幅3.5mm、8.4～150Hz加速度9.8m/s2 X、Y、Z各方向100分(掃引時間10分×掃引回数10回=合計100分)
使用周囲標高(m)2000以下
リレーCIO：入出力リレー/2560点(160CH)0000～0159CHデータリンクリレー/3200点(200CH)1000～1199CHCPU高機能ユニットリレー/6400点(400CH)1500～1899CH高機能I/Oユニットリレー/15360点(960CH)2000～2959CHパルスI/Oリレー/入力20点、出力12点(2960～2963CH)(CJ2M CPUユニットVer.2.0以降でパルスI/Oブロック装着時のみ使用可能)シリアルPLCリンクリレー/1440点(90CH)3100～3189CH
プロトコルペリフェラル(USB)ポート/ツールバスシリアルポート/上位リンク、NTリンク1：N、無手順、ツールバスのいずれか
通信規格CIP通信：Class3(コネクション型)/コネクション数 128UCMM(非コネクション型)/同時通信可能な最大クライアント数 16、同時通信可能な最大サーバ数16
通信条件EtherNet/IPポート：変調方式/ベースバンド伝送媒体/ツイストペアケーブル(シールド付/STP)：カテゴリ5，5eカスケード接続数/スイッチングハブを使用することにより制限なし通信仕様/CIP通信(タグデータリンク、Explicitメッセージ)、FINS通信
接地D種接地(第3種接地)
タスク本数サイクル実行タスク/128、割込タスク/256(割込タスクを追加タスクで利用するとサイクル実行タスクとして384タスク使用可)
プログラミング言語記述/ラダーロジック(LD)、シーケンシャル・ファンクション・チャート(SFC)、ストラクチャード・テキスト(ST)、インストラクション・リスト(IL)
伝送路(EtherNet/IPポート)スター型
トリガソース指定接点の立上り/立下がり指定チャネルのデータ比較(データサイズ：1CH、2CH、4CH、比較方法：=、＞、≧、＜、≦、≠)
インデックスレジスタ/IRO～15(レジスタ間接参照のためにI/Oメモリ実効アドレスを格納する専用レジスタ。タスクごとに独立/タスク間で共通を選択可能)
アクセス方式EtherNet/IPポート：(媒体)CSMA/CD
耐衝撃JIS C60068-2-27に準拠、147m/s2 X、Y、Z各方向3回(リレー出力ユニットは100m/s2)
共通処理時間オーバーヘッド/160μs(通常モード)(パルスI/Oブロックを装着した場合、10μs×装着台数が加算されます。)
処理速度I/O割込・外部割込：割込タスクの起動時間/31μs、サイクル実行タスクへの復帰時間/10μs定時割込：最小時間間隔/0.4ms(0.1ms単位で設定)、割込タスクの起動時間/30μs、サイクル実行タスクへの復帰時間/11μ
保持リレー8192点(512CH)H000～H511CHプログラム上だけで使用でき、電断復帰またはモード切替時もON/OFFを保持H512～H1535はファンクションブロック専用リレー(FBインスタンスエリア(変数の内部割当範囲)にのみ設定することができます。)
記憶リレー(一時)16点、TR0～15
ネットワーク変数(タグ)登録数/最大2000個、名長/最大255バイト、名のエンコード/UTF-8
オーバーボルテージカテゴリカテゴリⅡ ： IEC 61010-2-201に該当
サンプリング周期(ms)1～2550(1単位)
特殊補助リレー読出可/書込不可：31744点(1984CH)/7168点(448CH)A000～A447CH、24576点(1536CH)A10000～A11535CH読出可/書込可：16384点(1024CH)A448～A1471CH
内部補助リレーチャネルI/O(CIO)エリア：3200点(200CH)1300～1499CH、37504点(2344CH)3800～6143CH(外部入出力はできない)Wリレー：8192点(512CH)W000～W511CH(外部入出力はできない)
命令実行時間(μs)基本命令/0.04～、応用命令/0.06～
EMCイミュニティレベルゾーンB
シリアルポートEIA RS232C準拠
シリアルポート伝送距離(m)最大15
シリアルポート伝送速度(kビット/s)0.3/0.6/1.2/2.4/4.8/9.6/19.2/38.4/57.6/115.2
ソース/コメントメモリ容量：1Mバイト(FBプログラムメモリ、コメントファイル、プログラムインデックスファイル、変数テーブル)
タスクの種類サイクル実行タスク、割込タスク(電断割込タスク、定時割込タスク、I/O割込タスク、外部割込タスク、入力割込タスク)
データトレース(ms)(ディレイ値)-32768～+32767
データトレースメモリ容量8000ワード(CX-Programmerにより、EMを指定することで、32Kワード×各形式の最大バンク数まで使用可能)
ファイルメモリメモリカード(128Mバイト、 256Mバイト、 512Mバイト)(メーカー製メモリカードを使用)、EMファイルメモリ(EMをファイルメモリ化して使用)
ペリフェラル(USB)ポートUSB2.0準拠、Bコネクタ
ペリフェラル(USB)ポート伝送距離(m)最大5
ペリフェラル(USB)ポート伝送速度(ビット/s)最大12M
増設ラック数最大3
配列型変数1次元
配列要素数最大32000要素
変数1個の最大サイズ32kCH
変数の種類ローカル変数(PLCの個々のタスク内でのみ使用が可能な変数)、グローバル変数(PLCの全タスクで使用が可能な変数)
