エコ商品
17型スクエアカラーLED液晶ディスプレイ、ブルーライトカット機能搭載
色ブラック
パネル17型TNパネル(ノングレア)
最大解像度1280 × 1024 (SXGA)
最大表示色1677万色(フルカラー)
視野角上下160° 左右170°
輝度250cd/m2
応答速度20ms(Over Drive機能オン時：14ms(GTG))
入力端子【映像】アナログRGB(mini D-Sub15)端子×1、HDMI端子×1(HDCP対応)
入出力端子音声入力：ステレオミニジャック(3.5mm)×1、音声出力：ステレオミニジャック(3.5mm)×1
スピーカーステレオスピーカー(2.5W+2.5W)搭載
消費電力(W)最大18(省電力モード時：0.5以下)、スタンダードモード：8.4(ENERGY STAR 標準)
電源(V)AC100(50/60Hz)
寸法(幅W×奥行D×高さH)(mm)約370× 203 × 397(スタンドあり)
質量(kg)約2.5(スタンドあり)
保証期間5年間
付属品専用電源ケーブル(1.5m) 、HDMIケーブル(1.5m) 、アナログ映像信号ケーブル(1.5m) 、オーディオケーブル(1.5m)、スタンド 、台座、取扱説明書、保証書
グリーン購入法適合
1台
￥22,980
税込￥25,278
当日出荷
革新のセンシングスポット照明
明るさ従来比5倍! ストロボオーバードライブで従来比10倍!
高輝度・高均一タイプのラインナップでテレセントリックレンズに最適化
新開発「FALUX-it」によりDC12Vでドライブ専用電源や抵抗ボックスが不要に
質量(g)40
発光面(mm)Φ7
使用周囲温度(℃)0～40
使用周囲湿度(%RH)35～85(結露なきこと)
保存温湿度範囲-20～70
保存湿度(%RH)35～95(結露なきこと)
耐振動10～55Hz 振幅1.5mm X、Y、Z 各方向8時間
耐衝撃10G X、Y、Z 各方向3回
適合規格EMC(2014/30/EU)、EN IEC 61326-1:2021
保護等級IP40 (IEC 60529:1989/A1:1999 +A2:2013)
材質筐体：ADC12 、レンズ：PC(耐UV)
光源LED
照光形状スポット形
ローアングルからハイアングルまで1台で対応
照射距離によって幅広い用途に対応
高均一な拡散光を照射
明るさ最大2.4倍アップ
入力電圧(V)DC12
LED寿命(時間)照明LED劣化：1万時間経過で輝度10%低下(100%調光、30℃環境)※代表値
適合規格EMC(2014/30/EU)、EN IEC 61326-1:2021
保護等級IP40 (IEC 60529:1989/A1:1999+A2:2013)
使用周囲温度(℃)0～40
使用周囲湿度(%RH)35～85(結露なきこと)
保存温湿度範囲-20～70
保存湿度(%RH)35～95(結露なきこと)
耐振動10～55Hz 振幅1.5mm X、Y、Z 各方向2時間
耐衝撃10G X、Y、Z 各方向3回
材質筐体 ：アルミニウム合金、樹脂
光源LED
照光形状リング形
照光種別拡散光
透明・金属ワークの高精度な輪郭抽出・異物検出を実現
用途輪郭抽出には狭指向角タイプ、散乱ワークの透過には拡散タイプが最適。
照射エリア30%拡大&明るさ2倍アップ!
用途外観検査・寸法計測・アライメントなど、あらゆる画像処理検査のアプリケーションに。
上下・前後・左右の大きなスライド調整と上下・前後・左右の微調整+水平調整、回転調整が付いた、3軸調整カメラスタンドです。台板はSPCC製でマグネットが使用できますので、様々な実験にご使用いただけます。
耐荷重(kg)1
RoHS指令(10物質対応)対応

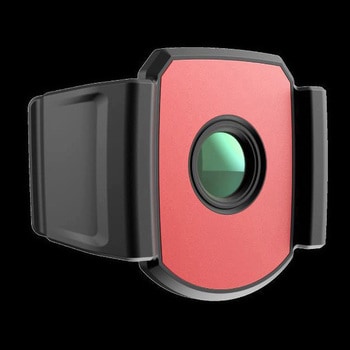

オプションのマクロレンズを装着することで、500μmの詳細を観察することができ、極小部品やプリント基盤xといった小さな物体の正確な温度が得られえます。
1台
￥22,980
税込￥25,278
8日以内出荷
CRUX(クラックス)は、ステッピングモータードライバ内蔵 2軸モーターコントローラ です。
CRUX-Dは、DCドライバを内蔵し小型で省電力。
モータ駆動機能に特化し新設計されたコントローラは、DCタイプで25%、ACタイプで53%の低価格化を実現!
PCからの制御(RS-232C、USB2.0 Type-B)により測定器や装置等への組込みが容易です。
制御ソフト『Chamonix』for Windows10は直感的な操作をテーマにタッチパネル操作も可能なデザインになっています。
ハンディターミナル『INCOM(インコム)』(別売)を使用すればテスト運転、調整等のデバッグ動作にPC不要で操作可能
マイクロステップは、最大250分割に設定が可能、高分解能・低振動・低騒音が実現できます。
入力電源はAC90V～240Vでグローバルに対応。
幅(mm)128.4
奥行(mm)220
高さ(mm)58.4
質量(kg)1.3
付属品CD-ROM(Chamonix、USBデバイスドライバ、取扱説明書等)、電源ケーブル(2m)、非常停止ショートプラグ
制御軸数2
消費電力(VA)100 MAX(AC100V供給時)
動作周囲温度(℃)0～40
動作湿度(%)30～85(結露なきこと)
モニタセンサ状態、非常停止状態LED
入力電源AC90～240V、50/60Hz
駆動方式各軸独立駆動、2軸同時駆動、原点復帰駆動等
速度制御範囲10種類の速度テーブル
駆動形式矩形駆動、台形駆動(加減速パターンは対称型に限る) / バイポーラ定電流 新ペンタゴン結線
移動量相対位置駆動時:-16777215～+16777215pulse、絶対位置駆動時:-8388608～+8388608pulse
周波数1pps～500kpps
復帰方式10種類(ORG、NORG、CWリミット、CCWリミットの組合せ)
出力信号モータ励磁信号、非常停止信号(オープンコレクタ出力)
入力信号センサ信号(CWリミット、CCWリミット、NORG:原点近傍、ORG:原点)(NPN型12Vプルアップのフォトカプラ入力)、 非常停止信号(24Vプルアップのフォトカプラ入力)
通信インターフェースRS-232C、USB2.0 Type-B
モーターオンボードDCドライバ
使用モータ5相ステッピングモータ
動作電流(A)0.35/相、0.75/相、1.4/相から選択(通信で設定)
分割数種類：1、2、2.5、4、5、8、10、20、25、40、50、80、100、125、200、250 の16種類、設定方法：通信
機能励磁OFF
1台
￥119,800
税込￥131,780
10日以内出荷
マグネットの吸着を利用した新しい製品です。今までにない驚異の薄さ8mmを実現しました。従来の製品から構造を変えた低価格な製品です。RoHS規制10物質不含有品です。
移動ガイドV溝と鋼球
材質鋼材
クランプ板クランプ
移動量(mm)±6.5
表面処理黒色酸化クロム
RoHS指令(10物質対応)対応
種類xステージ
20mm角の5相ステッピングモータを採用した小型の自動ステージです。移動ガイドにボールウェイを使用しています。カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
耐荷重(N)19.6(2kgf)
移動ガイドボールウェイ
質量(kg)0.27
付属品検査合格証、六角穴付ボルト(低頭)M2.5 6本
材質ステンレス
移動方向X軸1方向
移動量(mm)±25
ステージ寸法(mm)30×30
使用モータPK513PB相当(5相ペンタゴン結線、0.35A/相)
分解能(mm)0.002
送りねじリード(mm)1
移動精度(mm)HV：真直度(水平・垂直)0.015
位置決め精度(mm)0.02
繰返し精度(mm)±0.001
ロストモーション(mm)0.007
最高速度(mm/s)16(8000pps時)
表面処理低温黒色クロムメッキ
センサーリミット：ノーマルクローズ接点(ブレイク接点、B接点)動作、フォトセンサ
適合ケーブル専用ケーブル(ACB-STT2)を付属
仕様ボールねじ仕様
種類xステージ
1台
￥139,800
税込￥153,780
5日以内出荷
ハンドル1回転の移動量をそれぞれ2mm、5mm、10mmから使用用途に合わせて選択できる画期的な送りねじ式ステージです。
視覚的に見やすい中心振り分け式カラー目盛りを採用しています。
目盛りとクランプレバーの左右組み換えが自在な構造です。
ロングステージはアルミ製で軽量、スリム、長ストロークのステージです。
表面からはM2のねじで、裏面からはM3のねじで両方向から取り付けが可能です。
拡散板は、光源からの光を拡散させ、光量ムラのない均一な光を得るために用いられます。とりわけ、光源色計測時の再現性に関するリピータビリティの向上に寄与します。
回折型拡散板(以下、LSD)は、通常の拡散板やNDフィルタ等に比べて色度の測定分散をより低く抑える効果があり、発散角の選択により光量可変も可能になっています。
レンズと同等の効果
光源の選択の自由
高い透過率
配光制御
用途光を拡散させるためだけでなく、拡散度を各種用意しているため、光源の光学特性を測定する際、光量調整に最適です。
材質LSD：ポリカーボネイト
厚さ(mm)LSD：0.25
適合波長(nm)365～1600
仕上アルミアダプタ：黒アルマイト処理
一軸タイプの気泡管水平器。
取りつけ面の一軸方向の水平状態を確認できます。
金属ホルダに覆われているため耐久性があります。
ホルダの底面が水平基準面です。機器・装置の水平を確認したい面にホルダの底面を合せて取りつけてください。
液体は緑色。
ホルダのカラーバリエーションは2色。
質量(g)25
寸法L(mm)54
寸法H(mm)14.5
寸法A(mm)15.5
寸法C(mm)6.3
寸法P(mm)45
材質(ハウジング)アルミニウム合金/アルマイト処理(各色)
寸法R(mm)3.4
材質(気泡管)ガラス
材質(ベース)石膏
RoHS指令(10物質対応)対応
寸法Lc(mm)3.2
二軸タイプの気泡管水平器。
取りつけ面の二軸方向の角度および平面の水平状態が確認できます。
金属ホルダに覆われているため耐久性があります。
ホルダの底面が水平基準面です。機器・装置の水平を確認したい面にホルダの底面を合わせて取りつけてください。
液体は緑色。
ホルダーのカラーバリエーションは2色。
質量(g)95
寸法H(mm)13
寸法D(mm)62
寸法C(mm)6.3
寸法P(mm)52
材質(ハウジング)アルミニウム合金/アルマイト処理(各色)
寸法R(mm)3.4
寸法C1(mm)18.4
寸法C2(mm)6.7
寸法C3(mm)25.1
材質(気泡管)ガラス
材質(ベース)石膏
RoHS指令(10物質対応)対応
寸法Lc(mm)3.2
17型スクエアカラーLED液晶ディスプレイ、ブルーライトカット機能搭載
色ホワイト
パネル17型TNパネル(ノングレア)
最大解像度1280 × 1024 (SXGA)
最大表示色1677万色(フルカラー)
視野角上下160° 左右170°
輝度250cd/m2
応答速度20ms(Over Drive機能オン時：14ms(GTG))
入力端子【映像】アナログRGB(mini D-Sub15)端子×1、HDMI端子×1(HDCP対応)
入出力端子音声入力：ステレオミニジャック(3.5mm)×1、音声出力：ステレオミニジャック(3.5mm)×1
スピーカーステレオスピーカー(2.5W+2.5W)搭載
消費電力(W)最大18(省電力モード時：0.5以下)、スタンダードモード：8.4(ENERGY STAR 標準)
電源(V)AC100(50/60Hz)
寸法(幅W×奥行D×高さH)(mm)約370× 203 × 397(スタンドあり)
質量(kg)約2.5(スタンドあり)
保証期間5年間
付属品専用電源ケーブル(1.5m) 、HDMIケーブル(1.5m) 、アナログ映像信号ケーブル(1.5m) 、オーディオケーブル(1.5m)、スタンド 、台座、取扱説明書、保証書
グリーン購入法適合
1台
￥22,980
税込￥25,278
6日以内出荷
光沢のあるワークの撮像時に問題となる、ギラツキや写り込みなどを抑えることが可能。
拡散板は2種類をご用意。より均一性を重視する場合はDF-HLDL3-※※※※-HUをご使用ください。
材質樹脂
耐熱温度(℃)80
使用温湿度範囲温度：0～40℃、湿度：20～85%RH(結露なきこと)
保存温湿度範囲温度：-20～60℃、湿度：20～85%RH(結露なきこと)
使用範囲400～700nm
使用温湿度範囲温度：0～40℃、湿度：20～85%RH(結露なきこと)
保存温湿度範囲温度：-20～60℃、湿度：20～85%RH(結露なきこと)
付属品取扱説明書
材質(ケース)アルミ合金
冷却方式自然冷却
使用温湿度範囲温度：0～40℃、湿度：20～85%RH(結露なきこと)
保存温湿度範囲温度：-20～60℃、湿度：20～85%RH(結露なきこと)
ケーブル長(mm)300
入力コネクタSMR-03V-B
付属品使用説明書
耐熱温度(℃)80
使用温湿度範囲温度：0～40℃、湿度：20～85%RH(結露なきこと)
保存温湿度範囲温度：-20～60℃、湿度：20～85%RH(結露なきこと)
付属品取扱説明書
ケーブル長(m)0.3
入力電圧(V)DC24
冷却方式自然冷却
使用温湿度範囲温度：0～40℃、湿度：20～85%RH(結露なきこと)
保存温湿度範囲温度：-20～60℃、湿度：20～85%RH(結露なきこと)
極性・信号1:(+)、2:NC、3:(-)
入力コネクタSMR-03V-B
ケーブル長(m)0.3
入力電圧(V)DC24
使用温湿度範囲温度：0～40℃、湿度：20～85%RH(結露なきこと)
保存温湿度範囲温度：-20～60℃、湿度：20～85%RH(結露なきこと)
極性・信号1:(+)、2:NC、3:(-)
入力コネクタSMR-03V-B
付属品取扱説明書
入力電圧(V)DC24
材質(ケース)アルミ合金
照光種別均一拡散光
冷却方式自然冷却
使用温湿度範囲温度：0～40℃、湿度：20～85%RH(結露なきこと)
保存温湿度範囲温度：-20～60℃、湿度：20～85%RH(結露なきこと)
ケーブル長(mm)300
極性・信号1:(+)、2:NC、3:(-)
入力コネクタSMR-03V-B
付属品取扱説明書
消費電力(W)15max.
入力電圧(V)DC24
材質(ケース)アルミ合金
冷却方式自然冷却
外径×内径×高さH(mm)Φ100×Φ44×31
使用温湿度範囲温度：0～40℃、湿度：20～85%RH(結露なきこと)
保存温湿度範囲温度：-20～60℃、湿度：20～85%RH(結露なきこと)
ケーブル長(mm)300
極性・信号1:(+)、2:NC、3:(-)
入力コネクタSMR-03V-B
薄型軽量の昇降型Z軸ステージです。カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
耐荷重(N)49(5kgf)
移動ガイドHG-VCR方式(V溝とクロスローラ)
質量(kg)0.4
付属品検査合格証、六角穴付ボルト(本体固定用)M4 4本
材質アルミ合金
移動方向Z軸1方向
ステージ寸法(mm)90×90
クランプ板クランプ
移動量(mm)0～10、ツマミ1回転：0.5
感度0.003mm
移動精度(mm)真直度(水平・垂直)0.008
表面処理黒アルマイト梨地
目量(mm)マイクロメータ式：0.01
種類zステージ
送り方式移動機構：CMH-13FM(標準マイクロメータ)
1台
￥54,980
税込￥60,478
当日出荷
移動ガイドにアリ溝(D-T方式)を使用した移動ユニットのベース板なしタイプです。送り方式にラックピニオンを使用しており、大きな移動量が得られます。カメラ、センサなどの位置決め用途に広く利用いただけます。任意の位置で保持力の高いレバー式クランプによる固定が可能です。
耐荷重(N)39.2(4kgf)
送り方式移動機構：ラックピニオン式
移動ガイドアリ
材質アルミ合金
移動方向X軸1方向
クランプレバー式
取付場所操作部：片ハンドル
目量(mm)0.1
感度0.1mm
移動精度(mm)真直度0.03
表面処理黒アルマイト梨地
種類xステージ
マグネットの吸着を利用した新しい製品です。今までにない驚異の薄さ8mmを実現しました。従来の製品から構造を変えた低価格な製品です。RoHS規制10物質不含有品です。
移動ガイドV溝と鋼球
材質鋼材
クランプ板クランプ
移動量(mm)±6.5
表面処理黒色酸化クロム
RoHS指令(10物質対応)対応
種類xyステージ
125mm×125mmmの透過型XYステージです。中央にΦ50mmの透過穴があります。下ステージ、中ステージ、上ステージの三枚重ねになっているので通常のXYステージより薄く軽量です。
耐荷重(N)78.4(8kgf)
移動ガイドV溝とクロスローラ
質量(kg)1.3
材質アルミ合金
ステージ寸法(mm)125×125
クランプ板クランプ
取付場所操作部：センター
目量(mm)マイクロメータ式0.01
移動精度(mm)真直度(水平・垂直)0.02
平行度(mm)0.1
XY直交度(mm)0.05
表面処理黒アルマイト梨地
種類xyステージ
送り方式移動機構：MHN1-25T(標準マイクロメータ)
速度6.25Gbps/レーンに対応。4レーン接続で最大25Gbpsの高速伝送に対応。
用途に応じて選べる固定配線用と可動配線用のそれぞれに伝送距離によって選べる標準タイプと細径タイプの全4品種をラインアップ。
コネクタはBNCコネクタ、DINコネクタに対応。
可動耐久性：摺動300万回以上
ケーブル長(m)3
色ベージュ
ケーブルタイプ固定細径
材質(シース)耐熱性PVC
定格温度(℃)80
定格電圧(V)30
伝送距離(m)5
適合部位固定部
使用温度範囲(℃)-10～80
速度6.25Gbps/レーンに対応。4レーン接続で最大25Gbpsの高速伝送に対応。
用途に応じて選べる固定配線用と可動配線用のそれぞれに伝送距離によって選べる標準タイプと細径タイプの全4品種をラインアップ。
コネクタはBNCコネクタ、DINコネクタに対応。
可動耐久性：摺動300万回以上
ケーブル長(m)15
色ブラック
ケーブルタイプ可動標準
材質(シース)耐熱性PVC
定格温度(℃)80
定格電圧(V)30
伝送距離(m)15
耐久性摺動300万回以上
適合部位固定部及び可動部
使用温度範囲(℃)-10～80
速度6.25Gbps/レーンに対応。4レーン接続で最大25Gbpsの高速伝送に対応。
用途に応じて選べる固定配線用と可動配線用のそれぞれに伝送距離によって選べる標準タイプと細径タイプの全4品種をラインアップ。
コネクタはBNCコネクタ、DINコネクタに対応。
可動耐久性：摺動300万回以上
色ベージュ
ケーブルタイプ固定標準
材質(シース)耐熱性PVC
定格温度(℃)80
定格電圧(V)30
伝送距離(m)15
適合部位固定部
使用温度範囲(℃)-10～80
ミニチュアサイズでありながらガタが一切なく、極めてなめらかでスムーズな摺動を実現しました。
ハンドルの根本部分で固定ができるストッパー機能を標準装備し、操作性も抜群です。
トラスコ品番208-1573
質量(kg)0.04
材質(本体)アルミ合金製
種類Xステージ
最小読取値(目量)(mm)1
精度(μm)(真直度移動)20、(運動時平行度移動)20
表面処理(本体)梨地処理アルマイト
アズワン品番64-8530-73
耐荷重(N)19.6
送り方式送りねじ式
移動ガイドアリ溝
テーブル幅(mm)25
テーブル長さ(mm)25
ストローク(X距離)(mm)±8
ハンドル一回転移動量(mm)0.5
1個
￥12,980
税込￥14,278
当日出荷

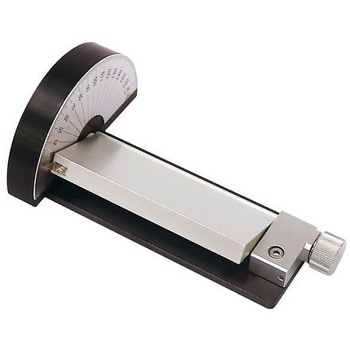

シーソーのように傾斜し、任意の位置でクランプレバーにより固定できます。
傾斜ステージは±20°の簡易式ステージです。
トラスコ品番208-1572
アズワン品番64-8404-87
1個
￥26,980
税込￥29,678
当日出荷
ハンドル1回転の移動量をそれぞれ2mm、5mm、10mmから使用用途に合わせて選択できる画期的な送りねじ式ステージです。
視覚的に見やすい中心振り分け式カラー目盛りを採用しています。
目盛りとクランプレバーの左右組み換えが自在な構造です。
