5ページ目: 溶接ケーブル・接続ジョイント等

溶接機のコード接続端子です。 20A程度のアーク溶接用接続端子です。

100Vプラグです。コードとコードの接続に必要です。

非防水のゴムプラグです。 125V・15A・2芯接続です。

溶接機と溶接ケーブルの脱着が出来ます。 仏式小中型溶接器に取り付けできます。

堺電業の溶接用ケーブルには、寸法が電線の両面に1m～10mの繰り返しでW表示してありますので、非常に見やすく、切断後も両端に寸法表示が残ります売り切り用在庫、またユーザー様での切断に大変便利にご利用いただけます。

寸法が電線の両面に1m～10mの繰り返しでW表示してあります。

このケーブルは、弾力性のある強靭な天然ゴムを使用している為、衝撃・磨耗等に十分な強さを発揮し、特に耐電圧特性は非常に優れています。

このケーブルは、弾力性のある強靭な天然ゴムを使用している為、衝撃・磨耗等に十分な強さを発揮し、特に耐電圧特性は非常に優れています。

ねじ止め用、圧着用、半田用のすべての用途でご利用いただけます。

デジタル溶接機、インバーターTIG溶接機及びプラズマ切断機用のDINSE(ディンセ)ジョイントに適応します。JIS規格C9300-12ケーブルジョイントに認定されておりますので安心してご使用いただけます。耐熱用ゴムカバーを使用しているため、耐熱性能及び耐劣化性能も大幅にアップしています。ゴムカバーが長くなっており、電線の被覆がずれても電線本体が露出しにくいために安全です。

セット内容：3点セット、ケーブル×1、アースクリップ×1、ケーブルジョイント×1、ケーブル仕様、・用途：主として200A用アーク溶接機の二次側に用いる溶接用ケーブルです。・使用ケーブル：導線用1種ケーブル、WCT22mm2、・(導線用として使用するもので天然ゴムキャブタイヤで被覆したもの)、・許容電流：連続105A、・ケーブル長：20m、・仕上げ外径：11.8mm、・シース厚さ：2.3mm、アースクリップ仕様、・用途：200A溶接機共用。・電線接続方式：ネジ止式、・最大挟み能力：25mm、・重量：380g、・アースクリップの使用によりアース接続が完全に行われ電流が断続されることがないため、作業能率の低下及び電線や溶接機の焼損などの心配がなくなります。・被溶接物にアースをつける場合、被溶接物をいためることなく、しかも取り付けに工具を必要とせず簡単にアースをつけることができます。・スプリングの加圧圧力により完全にセットでき、接触抵抗も少なく、温度上昇もほとんどありません。ケーブルジョイント仕様、・ケーブルジョイント接続部：オス、・接続方式：ネジ止式、・ゴムカバー付き、・長さ：200mm、・重量：300g、・テーパ式及び案内溝の採用により、わずか1/4回転するだけで専用メスジョイントに簡単に脱着ができますので、電線のねじれる恐れがまったくなく、接続部の温度上昇も極めて低い特徴を持っています。・使用中自重により自然脱落することがなく、接続部の絶縁被覆も二重構造の防滴型及び回転防止型となっていますので安全です。

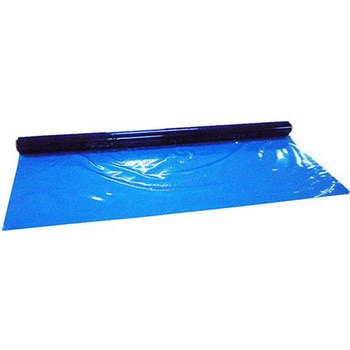

難燃性フィルムのみです。ハトメ加工済み。ピッチ(間隔)：400mm、両面真鍮ハトメ：内径12mm。紫外線、アーク光から作業者の目を保護します。透明度の違いから現場に応じた使い分けが可能です。ある程度の遮光をしつつ、作業を確認したいときはブルーをお使いください。大量のアーク光が発生する場ではダークグリーン(EA334BE-1G)をお使いください。EA334BE、BH、BK、BM、BT、BRシリーズ用のフィルムになります。レーザー溶接における遮光シートとしてはご使用できません。

JIS A 1323 C種適合品。軽量で柔軟性あり。周囲折り返し加工。四隅にハトメを取付き。シリコンコーティング面は受けた火花をはじきます。材質：特殊アクリル繊維を焼成炭化した有機繊維織物(片面、難燃シリコン樹脂コーティング)。

ケーブル仕様。 ・用途：300A用。 ・使用ケーブル：導線用1種ケーブル、WCT 38mm²。(導線用として使用するもので天然ゴムキャブタイヤで被覆したもの)。 ・ケーブル長：20m。 ・シース厚さ：2.3mm。 ・許容電流：連続105A。ケーブルジョイント仕様(EA315-3:メス/EA315-4：オス) 。 ・用途：200A溶接機用 。 ・接続方式：ネジ止式。 ・長さ：200mm。 ・重量：300g。 ・ゴムカバー付き。

ゴムカバー付き。1/4回転で簡単に着脱できます。電線のねじれる恐れがまったくなく、接続部の温度上昇も極めて低い。使用中自重により自然脱落することがなく、接続部の絶縁被覆も二重構造の防滴型及び回転防止型となっていますので安全です。他ケーブルジョイントとの互換性はありませんので、EA315-3とEA315-4はセットでお使い下さい。使用例：安全ホルダーに2m～2.5mのホルダ線(柔軟線)を取り付け、ケーブルジョイントで溶接機からの電線に接続することによって、経済性が向上し溶接時の疲労を軽減することができます。

ドラム缶に取り付けアースしてください。静電気によるスパークを防ぎます。

ドラム缶に取り付けアースしてください。静電気によるスパークを防ぎます。

ドラム缶に取り付けアースしてください。静電気によるスパークを防ぎます。

簡易タイプ小型、軽量で使い勝手に優れています。縦、横兼用タイプの為組み替えにより1台で2姿勢に使用できます。特殊構造により円滑な回転でキャプタイヤのネジレが有りません。

金属部はすべて耐熱性の優れた絶縁物で覆われJIS規格品同等の性能を有しております。本体金具は他に例のない鍛造製品で、強度、耐摩耗、耐熱、温度上昇など比較にならぬ程優れています。柄の材質は成形品と異なり、特殊樹脂を使用していますので弾力性に富み、他の絶縁カバーと共に強い衝撃にも十分耐えます。

1.本体金具部分は鍛造製で耐熱・強度・耐摩耗等性能アップ!2.耐熱性の優れた絶縁物を使用

1ヘッドが低く滑らかな形状のシュルタイを使用。テーピングによるメンテナンスの巻き直しの手間を軽減。シュルタイは出っ張りが少なく、手に触れても痛くなく現場構造物への引っ掛かりも軽減。2TIG用防水コネクタは成形品(20m)、ホース継手接続はキャップ式を使用。防水性、耐久性UP、防水コネクタ、ホース継手取付金具のバンドが無く引っ掛かりにくい。3両端末は収縮チューブ補強で耐久性UP。

万力タイプ

ウェルダージョイントKW-19のプラグです。

ケーブルジョイントST-60ネジ止めのソケットです。二次側専用です。

ケーブルジョイントK-19ネジ止めのソケットです。二次側専用です。

ケーブルジョイントK-22ネジ止めのプラグです。二次側専用です。

ケーブルジョイントST-60ネジ止めのプラグです。二次側専用です。

ケーブルジョイントSK-19ネジ止めのプラグです。二次側専用です。

ケーブルジョイントK-19ネジ止めのプラグです。二次側専用です。

ケーブルジョイントST-38ネジ止めのソケットです。二次側専用です。
