5ページ目: ゆるみ止めナット

ノルトロックコンビナットはノルトロックのウェッジロック技術により、過酷な使用条件下でも高い締結力を維持し、確実なボルト締結を実現します。締め付けられたノルトロックコンビナットは、それ自体が緩むことはありません。ナットと2枚1組のノルトロックオリジナルワッシャーを組み合わせることで、簡単に取り付けを行うことができ、人為的ミスのリスクを減らします。生産ラインを使用する製造業者は、コンビナットにより効率的な生産が実現できます。

特長 より簡単に、より効果的に、より安定したゆるみ止め機能をスマートにサポートします。 更なる安心と信頼、更なるゆるみ止め効果を可能にし、使用性も重視した商品です。 3枚羽根のフリクションリング(特殊ばね)の螺旋形状が、安定したゆるみ止め性能を実現し、軸力が低下しても早期の脱落を防止します。 座面側にザグリ部を設けることにより、締め付け時のボルト各部への応力集中を軽減させボルト折損事故を防ぎます。 構造 上面側にゆるみ止め用のリング状弾性板(以下、フリクションリング)をカシメ固定する一方、 下面側にねじ孔に連通する座繰り部が成形されており、締め付け時、ナット本体の上面側において、 フリクションリングがボルトのねじ山に強圧を与えてナット本体のゆるみ止めを行わせるのと同時に、 下面側の圧力分布が座面全体に分散され、また軸に対称的に分布させることによって高トルクで 締めこみを行ってもボルトに大きな負荷を与えないことを特長としたナットです。

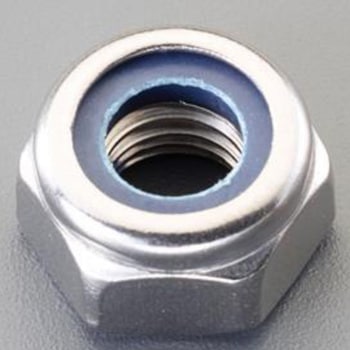

形状 ナットの出口側にナイロン材のリングをカシめた物です。 ナイロンの材質は66ナイロン。 特徴 ナットを締付ける際、ナイロンリングに雄ねじが作られ、その部分の摩擦によりゆるみ止め効果が発生します。 繰り返し使用してもトルク低下が少ないです。 ナイロンのため、ボルトを傷つけません。 ー40℃～120℃までで使用出来ます。

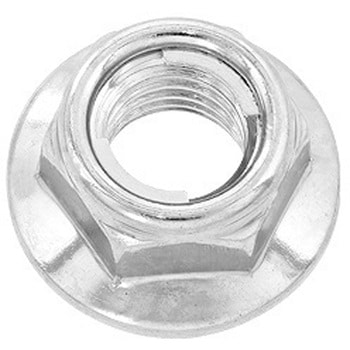

形状 ナットにバネ効果のあるリング(フリクションリングと言い材質はSUS301)をカシめ、一体化した物です。 特徴 フリクションリングのバネ作用により雄ねじ部に摩擦が生じ、ゆるみ止め効果が発生します。 中間位置で定着する事が出来ます。 オールメタルなので耐熱性に優れています。 ウェルド、フランジ付、CAP付、細目など用途に応じた様々な形状があります。

形状 ナットにスプリングワッシャーをカシめて、一体化した物です。 特徴 スプリングワッシャーの弾性によって、ゆるみ止め効果が発生します。 スプリングワッシャーの組み忘れ、落とし込みがありません。 オールメタルなので耐熱性に優れています。

スパナサイズは六角ナット(附属書規格)の平径と同じです(公差は異なります) JIS規格はございませんので、各寸法管理等はメーカー規格になります サンコー社員の独り言・・・ ナイロンリングの色ですが、各メーカーでの管理になるので、色の指定・ナイロンの量の指定などは難しいです。(材質・類似サイズの見分けのためなどその理由は様々にあるようです) サンコー社員の独り言・・・ 普段、お問合せの商品が無いときに、鍍金付け替え提案をさせて頂くことがよくあるのですが、この「ナイロンナット」はその提案を控えております。 理由は、鍍金剥がしの工程で、使用する酸がナイロンを傷めてしまい、戻り止め効果を低下させる恐れがあるからです。 ただ、鍍金剥がし工程の無い「生地」の商品がある場合は、鍍金対応可能ですので、まさかの時には生地も一緒に問合せされてはいかがでしょうか? ステンレス製品には焼き付き防止コートが処理されております。

形状 ナットにバネ効果のあるリング(フリクションリングと言い材質はSUS301)をカシめ、一体化した物です。 特徴 フリクションリングのバネ作用により雄ねじ部に摩擦が生じ、ゆるみ止め効果が発生します。 中間位置で定着する事が出来ます。 オールメタルなので耐熱性に優れています。 ウェルド、フランジ付、CAP付、細目など用途に応じた様々な形状があります。 フリクションリングの材質は本体の材質に関わらずSUS301です (他の材質も試したことがありますが、SUS301がバネ効果の安定性が一番良いため、採用されています) 寸法によって1種・2種に形状が変わるのは、昔にJISで制定されていた「プリベリングトルク形戻り止め鋼製ナット」の規格に準じている名残です。 Uナットはメーカー独自のキャラクター「ググ」の刻印がされていたり、独自の刻印を入れております。 フリクションリングの弾性による力などでの戻り止めナットです。 軸力が低下しても早期の脱落を防止します 専用工具は必要ないです また、Uナット単体で戻り止め効果を発揮致しますので、今の締結内容からの変更点を少なくできます。(例：六角ナットから変更するだけの1点のみ) 材質・寸法(ピッチ・小型など)の種類が豊富で使用状況にあった戻り止めの提案が可能です

形状 ナットの出口側にナイロン材のリングをカシめた物です。 ナイロンの材質は66ナイロン。 特徴 ナットを締付ける際、ナイロンリングに雄ねじが作られ、その部分の摩擦によりゆるみ止め効果が発生します。 繰り返し使用してもトルク低下が少ないです。 ナイロンのため、ボルトを傷つけません。 ー40℃～120℃までで使用出来ます。

スパナサイズは六角ナット(附属書規格)の平径と同じです(公差は異なります) JIS規格はございませんので、各寸法管理等はメーカー規格になります サンコー社員の独り言・・・ ナイロンリングの色ですが、各メーカーでの管理になるので、色の指定・ナイロンの量の指定などは難しいです。(材質・類似サイズの見分けのためなどその理由は様々にあるようです) サンコー社員の独り言・・・ 普段、お問合せの商品が無いときに、鍍金付け替え提案をさせて頂くことがよくあるのですが、この「ナイロンナット」はその提案を控えております。 理由は、鍍金剥がしの工程で、使用する酸がナイロンを傷めてしまい、戻り止め効果を低下させる恐れがあるからです。 ただ、鍍金剥がし工程の無い「生地」の商品がある場合は、鍍金対応可能ですので、まさかの時には生地も一緒に問合せされてはいかがでしょうか? ステンレス製品には焼き付き防止コートが処理されております。

形状 ワンピース・オールメタルのトルク増大型ロックナットです。 特徴 ナットの6面の内3面を錐状に傾斜させる事により、締付けトルクが増大、ゆるみ止め効果が発生します。 ワックス処理を施していますので、滑らかなトルクで締付けが可能です。 一体物なので、脱落の危険性が有りません。 フランジ付き、細目など用途に応じた様々な形状があります。

形状 ナットにバネ効果のあるリング(フリクションリングと言い材質はSUS301)をカシめ、一体化した物です。 特徴 フリクションリングのバネ作用により雄ねじ部に摩擦が生じ、ゆるみ止め効果が発生します。 中間位置で定着する事が出来ます。 オールメタルなので耐熱性に優れています。 ウェルド、フランジ付、CAP付、細目など用途に応じた様々な形状があります。

形状 ナットの出口側にナイロン材のリングをカシめた物です。 ナイロンの材質は66ナイロン。 特徴 ナットを締付ける際、ナイロンリングに雄ねじが作られ、その部分の摩擦によりゆるみ止め効果が発生します。 繰り返し使用してもトルク低下が少ないです。 ナイロンのため、ボルトを傷つけません。 ー40℃～120℃までで使用出来ます。

形状 ナットの出口側にナイロン材のリングをカシめた物です。 ナイロンの材質は66ナイロン。 特徴 ナットを締付ける際、ナイロンリングに雄ねじが作られ、その部分の摩擦によりゆるみ止め効果が発生します。 繰り返し使用してもトルク低下が少ないです。 ナイロンのため、ボルトを傷つけません。 ー40℃～120℃までで使用出来ます。

形状 ナットにバネ効果のあるリング(フリクションリングと言い材質はSUS301)をカシめ、一体化した物です。 特徴 フリクションリングのバネ作用により雄ねじ部に摩擦が生じ、ゆるみ止め効果が発生します。 中間位置で定着する事が出来ます。 オールメタルなので耐熱性に優れています。 ウェルド、フランジ付、CAP付、細目など用途に応じた様々な形状があります。

スパナサイズは六角ナット(附属書規格)の平径と同じです(公差は異なります) JIS規格はございませんので、各寸法管理等はメーカー規格になります サンコー社員の独り言・・・ ナイロンリングの色ですが、各メーカーでの管理になるので、色の指定・ナイロンの量の指定などは難しいです。(材質・類似サイズの見分けのためなどその理由は様々にあるようです) サンコー社員の独り言・・・ 普段、お問合せの商品が無いときに、鍍金付け替え提案をさせて頂くことがよくあるのですが、この「ナイロンナット」はその提案を控えております。 理由は、鍍金剥がしの工程で、使用する酸がナイロンを傷めてしまい、戻り止め効果を低下させる恐れがあるからです。 ただ、鍍金剥がし工程の無い「生地」の商品がある場合は、鍍金対応可能ですので、まさかの時には生地も一緒に問合せされてはいかがでしょうか? ステンレス製品には焼き付き防止コートが処理されております。

形状 ナット上部に対象形状で二つあるスリットがスプリング機能を具備。 締め込み時同部が弾性変形してスリット部近傍の相手ネジ山をスプリング力でグリップ。 特徴 100万回の振動試験にも耐える抜群の緩み止め能力。 繰り返し使用が可能。 万一、締め付けが不十分でも脱落知らず。 ナット1個で緩み止めが可能で、作業省力化に貢献。 相手ボルトに対するダメージが少なく軸力も安定(バラつきが少ない)。 シンプルな構造のため低コスト。 締め込み時同部が弾性変形してスリット部近傍の相手ネジ山をスプリング力でグリップ。

形状 ナットにバネ効果のあるリング(フリクションリングと言い材質はSUS301)をカシめ、一体化した物です。 特徴 フリクションリングのバネ作用により雄ねじ部に摩擦が生じ、ゆるみ止め効果が発生します。 中間位置で定着する事が出来ます。 オールメタルなので耐熱性に優れています。 ウェルド、フランジ付、CAP付、細目など用途に応じた様々な形状があります。

形状 ナットにバネ効果のあるリング(フリクションリングと言い材質はSUS301)をカシめ、一体化した物です。 特徴 フリクションリングのバネ作用により雄ねじ部に摩擦が生じ、ゆるみ止め効果が発生します。 中間位置で定着する事が出来ます。 オールメタルなので耐熱性に優れています。 ウェルド、フランジ付、CAP付、細目など用途に応じた様々な形状があります。

形状 ナットに皿バネ座金をカシめて一体化した物です。 特徴 皿バネ座金の弾性によって、ゆるみ止め効果が発生します。 皿バネ座金は締付け面積が大きいため、締付け荷重が大きくなります。 オールメタルなので耐熱性に優れています。

形状 ナットにバネ効果のあるリング(フリクションリングと言い材質はSUS301)をカシめ、一体化した物です。 特徴 フリクションリングのバネ作用により雄ねじ部に摩擦が生じ、ゆるみ止め効果が発生します。 中間位置で定着する事が出来ます。 オールメタルなので耐熱性に優れています。 ウェルド、フランジ付、CAP付、細目など用途に応じた様々な形状があります。

形状 ナットにバネ効果のあるリング(フリクションリングと言い材質はSUS301)をカシめ、一体化した物です。 特徴 フリクションリングのバネ作用により雄ねじ部に摩擦が生じ、ゆるみ止め効果が発生します。 中間位置で定着する事が出来ます。 オールメタルなので耐熱性に優れています。 ウェルド、フランジ付、CAP付、細目など用途に応じた様々な形状があります。

形状 ナットにバネ効果のあるリング(フリクションリングと言い材質はSUS301)をカシめ、一体化した物です。 特徴 フリクションリングのバネ作用により雄ねじ部に摩擦が生じ、ゆるみ止め効果が発生します。 中間位置で定着する事が出来ます。 オールメタルなので耐熱性に優れています。 ウェルド、フランジ付、CAP付、細目など用途に応じた様々な形状があります。

形状 ナットに皿バネ座金をカシめて一体化した物です。 特徴 皿バネ座金の弾性によって、ゆるみ止め効果が発生します。 皿バネ座金は締付け面積が大きいため、締付け荷重が大きくなります。 オールメタルなので耐熱性に優れています。

形状 ナットの出口側にナイロン材のリングをカシめた物です。 ナイロンの材質は66ナイロン。 特徴 ナットを締付ける際、ナイロンリングに雄ねじが作られ、その部分の摩擦によりゆるみ止め効果が発生します。 繰り返し使用してもトルク低下が少ないです。 ナイロンのため、ボルトを傷つけません。 ー40℃～120℃までで使用出来ます。

形状 ナットにバネ効果のあるリング(フリクションリングと言い材質はSUS301)をカシめ、一体化した物です。 特徴 フリクションリングのバネ作用により雄ねじ部に摩擦が生じ、ゆるみ止め効果が発生します。 中間位置で定着する事が出来ます。 オールメタルなので耐熱性に優れています。 ウェルド、フランジ付、CAP付、細目など用途に応じた様々な形状があります。

形状 六角ナットにツーロック(波形ばね座金)をカシめて、一体化した物です。 特徴 波形状のツーロック(波形ばね座金)は一般のばね座金に比べての弾性が強いため、ゆるみ止め効果も大でかつばね座金よりガタつきが小さい。 単体構造により作業省力化に貢献。

フリクションリング付き戻り止めナットの輸入品(代替品)として管理している商品です 国産品同様にフリクションリングの材質はSUS301になります

形状 ナット上部に対象形状で二つあるスリットがスプリング機能を具備。 締め込み時同部が弾性変形してスリット部近傍の相手ネジ山をスプリング力でグリップ。 特徴 100万回の振動試験にも耐える抜群の緩み止め能力。 繰り返し使用が可能。 万一、締め付けが不十分でも脱落知らず。 ナット1個で緩み止めが可能で、作業省力化に貢献。 相手ボルトに対するダメージが少なく軸力も安定(バラつきが少ない)。 シンプルな構造のため低コスト。 締め込み時同部が弾性変形してスリット部近傍の相手ネジ山をスプリング力でグリップ。

形状 ナットにバネ効果のあるリング(フリクションリングと言い材質はSUS301)をカシめ、一体化した物です。 特徴 フリクションリングのバネ作用により雄ねじ部に摩擦が生じ、ゆるみ止め効果が発生します。 中間位置で定着する事が出来ます。 オールメタルなので耐熱性に優れています。 ウェルド、フランジ付、CAP付、細目など用途に応じた様々な形状があります。

フリクションリング付き戻り止めナットの輸入品(代替品)として管理している商品です 国産品同様にフリクションリングの材質はSUS301になります

形状 ナットをセットした後のボルトのねじのピッチ部分にかみ込ませ、ナットの弛みや脱落を防ぎます。 特徴 非常に簡単に、しかも手締めが可能です。 既に設置済みのボルトにも締付けが可能です。

普通ナットとの2個使いとなります。 ナットを締付けた後、イダリングを上向きにしてナットの上まで手で締め、次にレンチで円周の1/4～1/3締めます。 特徴 くさび状にボルトのねじ部に食い込むため、その摩擦でゆるみ止め効果が発生します。 構造が簡単であるため軽量化を計れます。

スパナサイズは六角ナット(附属書規格)の平径と同じです(公差は異なります) JIS規格はございませんので、各寸法管理等はメーカー規格になります サンコー社員の独り言・・・ ナイロンリングの色ですが、各メーカーでの管理になるので、色の指定・ナイロンの量の指定などは難しいです。(材質・類似サイズの見分けのためなどその理由は様々にあるようです) サンコー社員の独り言・・・ 普段、お問合せの商品が無いときに、鍍金付け替え提案をさせて頂くことがよくあるのですが、この「ナイロンナット」はその提案を控えております。 理由は、鍍金剥がしの工程で、使用する酸がナイロンを傷めてしまい、戻り止め効果を低下させる恐れがあるからです。 ただ、鍍金剥がし工程の無い「生地」の商品がある場合は、鍍金対応可能ですので、まさかの時には生地も一緒に問合せされてはいかがでしょうか? ステンレス製品には焼き付き防止コートが処理されております。
