制御機器 ：「振動 小型」の検索結果
制御機器は機器を制御する回路の為のスイッチ、リレー、コントロールボックス等の総合カテゴリーです。制御機器のリレーとは、スイッチやタイマーと連動し一定条件で電流のオン・オフを行うものです。制御機器内には電源の接点があり、国際規格のIEC規格に準拠しているものや、JISに準拠しているものがあります。JISとIECは内容の整合がはかられていますが、その対応はIDT、MOD、NEQと分かれています。この中でNEQはIECと同等とは認められません。
オムロンの品番探しにお役立てください
材質本体ケース：PBT (ポリブチレンテレフタレート)、レンズ：アクリル、表示カバー：アクリル
質量(g)約45
保護構造IP67 (IEC)
適合規格IEC 61496-1/2 (JIS B 9704-1/2/UL 61496-1/2) (タイプ4) 、ISO 13849-1 (カテゴリ4、PLe) 、JIS B 9705-1 (カテゴリ4) 、IEC 61508-1～7 (SIL3) 、IEC 62061 (SIL3) 、JIS C 0508-1～7 (SIL3) 、UL 1998、OSHA 1910.212、OSHA 1910.217 (C) 、ANSI B11.1～B11.19、ANSI/RIA R15.06、ANSI/ISA S84.01 (SIL3)
電源電圧コントローラから供給
消費電流(mA)投光器：11以下、受光器：9以下
使用周囲温度(℃)-10～+55 (但し、結露および氷結しないこと) 、保存時：-25～+70
ケーブルコネクタ付シールドケーブル0.2m付
検出物体Φ9mm以上の不透明体
使用周囲湿度30～85%RH、保存時：30～95%RH
検出距離(m)0.1～15
使用周囲照度(Lx)白熱ランプ：受光面照度3500以下
投光素子赤外LED (発光ピーク波長：870nm)
表示灯遮光：赤色LED (遮光時・ロックアウト時点灯、入光時消灯)、投光：緑色LED (投光時点灯、投光停止時消灯)、安定入光：緑色LED (安定入光時点灯、不安定入光時消灯)
耐振動耐久10～55Hz 複振幅0.75mmまたは最大加速度90m/s2 XYZ各方向2時間
総延長距離別売の専用ケーブルにて投・受光器各全長50mまで延長可能
絶縁抵抗DC500Vメガにて20MΩ以上 充電部一括・ケース間
耐衝撃耐久300m/s2 XYZ各方向3回
開口角(°)検出距離が3mを超える場合±2.5以下 (IEC 61496-2/UL 61496-2による)
耐電圧(V)AC1000 1分間 充電部一括・ケース間
1個
￥23,980
税込￥26,378
17日以内出荷
エコ商品
適合EMC指令
材質ケース：PBT(ポリブチレンテレフタレート)、レンズ：アクリル、表示カバー：アクリル
質量(g)約95
保護構造IP67(IEC)、防浸形
検出距離10m
電源電圧(V)12～24 DC±10% リップルP-P10%以下
消費電流(mA)投光器：15以下、受光器：10以下
出力電流(mA)PNPトランジスタ・オープンコレクタ 最大100
絶縁抵抗(MΩ)DC250Vメガにて20以上 充電部一括・ケース間
使用周囲温度(℃)-25～+55(但し、結露および氷結しないこと)、保存時：-30～+70
ケーブル0.2mm23芯(投光器は2芯)キャブタイヤケーブル2m付、0.3mm2以上のケーブルにて全長100m(投・受光器各)まで延長可能
検出物体Φ12mm以上の不透明体 ※スリット(別売)を装着すれば、Φ0.5mm(丸型スリット使用時)の小物体まで検出可能です。
動作表示灯橙色LED(出力ON時点灯) 受光器に装備
安定表示灯緑色LED(安定入光時、安定非入光時点灯) 受光器に装備
短絡保護装備
使用周囲照度(Lx)白熱ランプ：受光面照度3000以下
投光素子変調式：赤色LED、発光ピーク波長680nm
電源表示灯緑色LED(通電時点灯) 投光器に装備
感度ボリウム連続可変ボリウム 受光器に装備
出力動作入光時ON/非入光時ON 切換スイッチにて選択
干渉防止機能干渉防止フィルタ(別売)にて2台まで密着取り付け可能(検出距離5m)
印加電圧(DCV)PNPトランジスタ・オープンコレクタ 30以下(出力-+V間)
RoHS指令(10物質対応)対応
耐電圧(V)AC1000 1分間 充電部一括・ケース間
残留電圧(V)PNPトランジスタ・オープンコレクタ 2以下(流出電流100mAにて)、1以下(流出電流16mAにて)
検出対象Φ12mm以上の不透明体
センサ形状角型
使用周囲湿度(%RH)35～85、保存時：35～85
耐振動(耐久)(Hz)10～500 複振幅1.5mm(MAX.10G) XYZ各方向2時間
応答時間(ms)1以下
耐衝撃(耐久)(m/s2)500(約50G) XYZ各方向3回
繰り返し誤差0.5mm以下(検出軸に直角方向)
1個
￥10,980
税込￥12,078
欠品中
小型サイズW40×L58×25.5mm。
安全面に配慮した端子カバー付(出力側のみ:入力側カバーもオプション対応です。)
取付けピッチ47.5mm。
外来サージ吸収に優れるバリスタ内臓。
動作確認が可能なLED表示付。
用途ヒータ制御。
業務用機器:調理器、自動販売機、冷凍、冷蔵庫。
産業用機器:成形機、恒温槽、印刷機、包装機械。
負荷電圧(V)75～250
方式ゼロニクス方式
操作電圧(V)4～32
機能バリスタ内蔵・LED表示付タイプ
入力電流(mA)20以下
復帰電圧1V以上
周波数(Hz)45～65
漏れ電流(mA)開路時:10以下(60Hzにて)
電圧降下(V)閉路時:1.6以下(最大負荷通電時)
負荷電流(mA)(最小)100
動作時間1/2サイクル+1ms以下
復帰時間1/2サイクル+1ms以下
絶縁抵抗(MΩ)入力-出力間:100以上(500V DCにて)
耐電圧入力-出力間:4000V AC(1分間)、入力-ケース間:2500V AC(1分間)
耐振動(耐久)10～55Hz(複振幅1.5mm、上下・左右・前後各方向)
耐衝撃(m/s2)980以上
使用周囲温度(℃)-20～+80(低温で氷結、結露しないこと)
保存温度(℃)-20～+85(低温で氷結、結露しないこと)
動作方式ゼロクロス ターンオン/オフ
小型サイズW40×L58×25.5mm。
安全面に配慮した端子カバー付(出力側のみ:入力側カバーもオプション対応です。)
取付けピッチ47.5mm。
出力側に素子保護用のダイオード内臓。
動作確認が可能なLED表示付。
用途太陽光発電システム。
蓄電池システム。
各種業務用機器・産業用機器のDCヒータ/モータ。
耐電圧入力-出力間:4000V AC(1分間)、入力-ケース間:2500V AC(1分間)
方式ねじ端子
保存温度(℃)-20～+85(低温で氷結、結露しないこと)
機能ダイオード内蔵・LED表示付タイプ
絶縁抵抗(MΩ)入力-出力間:100以上(500V DCにて)
使用周囲温度(℃)-20～+80(低温で氷結、結露しないこと)
耐振動(耐久)10～55Hz(複振幅1.5mm、上下・左右・前後各方向)
復帰電圧1V以上
耐衝撃(m/s2)980以上
入力電流(mA)20以下
最大開閉頻度(回/分)30
漏れ電流(μA)開路時:100以下
操作電圧(V)4～32
小型フラットで省スペース
(長さ)10.6mm×(幅)7.2mmの省スペースながら、(高さ)5.2mmと低背化を実現。(標準プリント板型)
耐サージ電圧2，500V(接点-コイル間)
コイル部分を成形封止したボディブロック構造の採用により、超小型ながら耐サージ電圧
接点-コイル間 ： 2，500V 2×10μs(北米Telcordia)
接点間 ： 1，500V 10×160μs(FCC Part68)を実現しています。
高接触信頼性を実現
耐硫化に優れるAgPd(銀パラジウム)を使用したクロスバーツイン接点、低ガス成形材料の採用とコイル部分を成形封止しコイルからの有機ガスを抑えることにより、高接触信頼性を実現しました。
高密度実装が可能
高効率磁気回路設計により、漏れ磁束が少なく、近接取り付け時の特性変化が小さいため、高密度実装が可能です。
定格消費電力(mW)140mW
優れた耐振性・耐衝撃性を実現しました。
シーソーバランス機構により、
・誤動作衝撃 750m/s2以上
・耐久衝撃 1，000m/s2以上
・誤動作振動 10～55Hz(複振幅3.3mm)
・耐久振動 10～55Hz(複振幅5mm)
を実現。
自動洗浄が可能なプラシールタイプ
高感度シングルスティブル型(定格消費電力(mW)100mW)を品揃え
用途電話交換機、通信機器、セキュリティ、.計測機器、家電、AV機器
規格UL/C-UL、BSI
保護構造プラシール型
永久磁石を利用した高能率磁気回路で小型、高感度、高容量実現!!
用途通信・計測機器、オフィスオートメーション機器、情報関連機器をはじめ、広い範囲の業務機器、オーディオ機器、産業用機器などの分野
種類シグナルリレー
強制ガイド接点構造
(EN50205 ClassA TUV認定)
接点の溶着を検出し、安全回路構築が可能な強制ガイド接点構造です。
・a接点、b接点が同時に閉じることのない構造
・接点間隔を0.5mm以上確保する構造
スリム形状(mm)
リレー本体の小型・スリム化により、基板の小型化が図れます。
4極タイプ ： 40(長さ)×13(幅)×24(高さ)
6極タイプ ： 50(長さ)×13(幅)×24(高さ)
LED動作表示付・ダイオード内蔵型を品揃え
LEDを内蔵することで、別途LEDの回路を設計、実装する必要がなくなり、コストダウン・工数削減になります。
高速応答時間を実現(8ms以下)
負荷をすばやく止めることができ、安全を確保します。
高い耐衝撃性能(誤動作衝撃:200m/s2以上)
衝撃性能の向上により工作機械、設備での振動・衝撃環境において安心してお使いになれます。
プリント板ソケットをご用意しております。(4極用・6極用)
フィンガープロテクト構造のDIN端子台(Y型端子、丸型端子に対応)もラインナップ(4極用・6極用)
用途工作機械、ロボット、安全PLC、車生産設備など特に安全規格が求められる回路
強制ガイド接点構造
(EN50205 ClassA TUV認定)
接点の溶着を検出し、安全回路構築が可能な強制ガイド接点構造です。
・a接点、b接点が同時に閉じることのない構造
・接点間隔を0.5mm以上確保する構造
スリム形状(mm)
リレー本体の小型・スリム化により、基板の小型化が図れます。
4極タイプ ： 40(長さ)×13(幅)×24(高さ)
6極タイプ ： 50(長さ)×13(幅)×24(高さ)
LED動作表示付・ダイオード内蔵型を品揃え
LEDを内蔵することで、別途LEDの回路を設計、実装する必要がなくなり、コストダウン・工数削減になります。
高速応答時間を実現(8ms以下)
負荷をすばやく止めることができ、安全を確保します。
高い耐衝撃性能(誤動作衝撃:200m/s2以上)
衝撃性能の向上により工作機械、設備での振動・衝撃環境において安心してお使いになれます。
プリント板ソケットをご用意しております。(4極用・6極用)
フィンガープロテクト構造のDIN端子台(Y型端子、丸型端子に対応)もラインナップ(4極用・6極用)
用途工作機械、ロボット、安全PLC、車生産設備など特に安全規格が求められる回路
強制ガイド接点構造
(EN50205 ClassA TUV認定)
接点の溶着を検出し、安全回路構築が可能な強制ガイド接点構造です。
・a接点、b接点が同時に閉じることのない構造
・接点間隔を0.5mm以上確保する構造
スリム形状(mm)
リレー本体の小型・スリム化により、基板の小型化が図れます。
4極タイプ ： 40(長さ)×13(幅)×24(高さ)
6極タイプ ： 50(長さ)×13(幅)×24(高さ)
LED動作表示付・ダイオード内蔵型を品揃え
LEDを内蔵することで、別途LEDの回路を設計、実装する必要がなくなり、コストダウン・工数削減になります。
高速応答時間を実現(8ms以下)
負荷をすばやく止めることができ、安全を確保します。
高い耐衝撃性能(誤動作衝撃:200m/s2以上)
衝撃性能の向上により工作機械、設備での振動・衝撃環境において安心してお使いになれます。
プリント板ソケットをご用意しております。(4極用・6極用)
フィンガープロテクト構造のDIN端子台(Y型端子、丸型端子に対応)もラインナップ(4極用・6極用)
用途工作機械、ロボット、安全PLC、車生産設備など特に安全規格が求められる回路
高さ9.8mmと10mmの壁を破った小型サイズ
1c、2cとも高さ同サイズ(9.8mm)、リレー幅も同サイズ(9.9mm)。長さ方向のみスペースファクターの違うプリント板搭載のしやすい形状です。
悪環境でのご使用に最適です。
エポキシ樹脂で密封して外気としゃ断していますので、悪環境でも使用できます。
自動はんだ、自動洗浄ができます。
プリント板に実装したまま、自動はんだや自動洗浄ができます。
Auクラッドツイン接点による高信頼性
接点は接触抵抗の経年変化が少なく、高い安定性を誇るAuクラッド。さらに接触信頼性に優れたツイン接点タイプですから、微小負荷においても接触ミスが極めて少なくなっています。
有極磁気回路がつくり出す高耐振・耐衝撃性
永久磁石のエネルギーを活用した高能率有極磁気回路は、振動・衝撃に強いリレーをつくり出すことができました。
ICソケットも使えるDIL端子配列
応用範囲が広がる多極ラッチング
シングルスティブルのほかに記憶作用のある便利な1巻および2巻ラッチングがあります。
用途通信・計測機器、オフィスオートメーション機器、情報関連機器、.産業用機器
接点構成1c
質量(g)約3
規格UL、CSA
保護構造プラシール型
消費電力(mW)標準型400
動作機能シングルスティブル型
小型サイズ：幅(11mm)×長さ(20.2mm)×高さ(10.5mm)
豊富な接点構成(1a， 1a1b， 2a)
耐サージ電圧：5，000V
.ラッチングタイプも品揃え
プリント板ソケットをご用意
用途電力設備、計測機器、産業用機器、OA機器
1.小型サイズ
底面積従来品比(AQ-R)約40%の省スペース化を実現。
バリスタ内蔵
外来サージ吸収に優れます。
入力逆接続保護機能付
省施工(タブ端子)
専用の放熱グリース、ネジにてSSRを取付済みの放熱器一体型を品揃え(DINレールワンタッチ取付け可能)
放熱器一体型(出力構成：1a、1a × 2)もラインナップ
DINレール取付可能(別売りオプション)
用途厨房機器、自動販売機、射出成形機、包装機械包装機械、アミューズメント機器
寸法(mm)28×38×30
端子形状タブ端子
耐電圧入力-出力間：3000Vrms(1分間)、入力-出力-ケース間：2500Vrms(1分間)
保存温度(℃)-30～100(ただし、氷結・結露しないこと)
機能バリスタ内蔵
出力周波数(Hz)45～65
絶縁抵抗(MΩ)入力-出力-ケース間：100以上(500 V DCにて)
動作表示ゼロクロス ターンオン/オフ
耐振動(耐久)単品：10～55Hz複振幅1.5mm、放熱器一体型：10～55Hz複振幅0.75mm(上下、左右、前後各方向)
耐衝撃(耐久)単品： 980 m/s2以上、放熱器一体型： 197m/s2(上下、左右、前後各方向)
動作時間(ms)1/2サイクル+1以下
復帰時間(ms)1/2サイクル+1以下
最小負荷電流(mA)出力側：50
高さ5mm × 長さ14mm × 幅9mmと薄型、超小型
定格消費電力(mW)140mWと高感度(2cシングルスティブル型にて)
SMD自動実装に対応(SAタイプ)
高密度実装が可能
Auクラッドクロスバーツイン接点の採用により、高信頼性を実現
.ICソケットの使用が可能なDIL端子配列
低熱起電力です。
ラッチングタイプもあります。
自立端子型もあります。
表面実装タイプも品揃えしています。
M・B・B接点型もあります。
サーフェスマウント系列型はJIS C0806規格に準拠
用途電話関連機器、計測機器、通信機器、OA機器、産業用機械
規格UL、CSA
保護構造プラシール
寸法(mm)8(Dia.)×10.2
直径(Φmm)8
規格自動車：AEC-Q200
電圧(V)16dc
静電容量560μF
RoHS指令(10物質対応)対応

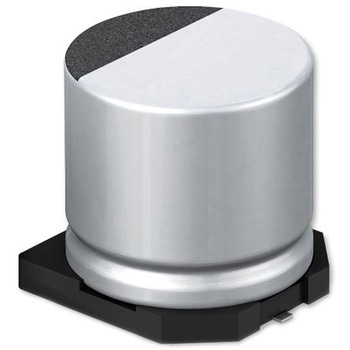

特性FKSタイプV高温リフローシリーズ. PanasonicのFKS-Vアルミ電解コンデンサは、低インピーダンスで長寿命の、信頼性の高いソリューションです。 アルミホイル電解紙がアルミケースに収まっており、寿命は+105 ℃で2000時間です。 FKS-Vアルミ電解コンデンサはPanasonicのFKシリーズよりひとまわり小型です。 従来のコンデンサと性能は同じですが、ケースサイズが小さいので基板設計を小型化できます。. 特長. 高温の鉛フリーリフローはんだ付けに最適 AEC-Q200認定 低ESR 先進のフォイル技術 標準品は最大10 G、耐振動構造品は最大30 Gの衝撃に対応 環境に配慮. 製品用途の情報. FKS-Vアルミ電解コンデンサは電源での使用に最適です。 AEC-Q200認定で、車載用品での使用にも推奨されます。 主な用途にインバータ、整流回路、DC / DCコンバータなどがあります。
実装タイプ表面実装
テクノロジーアルミ電解
1袋(10個)
￥929
税込￥1,022
5日以内出荷
仕様FKSタイプV高温リフローシリーズ. PanasonicのFKS-Vアルミ電解コンデンサは、低インピーダンスで長寿命の、信頼性の高いソリューションです。 アルミホイル電解紙がアルミケースに収まっており、寿命は+105 ℃で2000時間です。 FKS-Vアルミ電解コンデンサはPanasonicのFKシリーズよりひとまわり小型です。 従来のコンデンサと性能は同じですが、ケースサイズが小さいので基板設計を小型化できます。. 特長. 高温の鉛フリーリフローはんだ付けに最適 AEC-Q200認定 低ESR 先進のフォイル技術 標準品は最大10 G、耐振動構造品は最大30 Gの衝撃に対応 環境に配慮. 製品用途の情報. FKS-Vアルミ電解コンデンサは電源での使用に最適です。 AEC-Q200認定で、車載用品での使用にも推奨されます。 主な用途にインバータ、整流回路、DC / DCコンバータなどがあります。
寸法(mm)6.3(Dia.)×5.8
直径(Φmm)6.3
奥行(mm)5.8
電圧(V)35dc
許容差±20%
静電容量82μF
誘電正接0.12%
RoHS指令(10物質対応)対応
実装タイプ表面実装
テクノロジーアルミ電解
最大動作温度(℃)105
最小動作温度(℃)-55
リード間隔(mm)1.8
1袋(20個)
￥999
税込￥1,099
5日以内出荷
仕様FKSタイプV高温リフローシリーズ. PanasonicのFKS-Vアルミ電解コンデンサは、低インピーダンスで長寿命の、信頼性の高いソリューションです。 アルミホイル電解紙がアルミケースに収まっており、寿命は+105 ℃で2000時間です。 FKS-Vアルミ電解コンデンサはPanasonicのFKシリーズよりひとまわり小型です。 従来のコンデンサと性能は同じですが、ケースサイズが小さいので基板設計を小型化できます。. 特長. 高温の鉛フリーリフローはんだ付けに最適 AEC-Q200認定 低ESR 先進のフォイル技術 標準品は最大10 G、耐振動構造品は最大30 Gの衝撃に対応 環境に配慮. 製品用途の情報. FKS-Vアルミ電解コンデンサは電源での使用に最適です。 AEC-Q200認定で、車載用品での使用にも推奨されます。 主な用途にインバータ、整流回路、DC / DCコンバータなどがあります。
寸法(mm)8(Dia.)×10.2
直径(Φmm)8
奥行(mm)10.2
電圧(V)35dc
寿命2000h
許容差±20%
静電容量270μF
誘電正接0.12%
RoHS指令(10物質対応)対応
実装タイプ表面実装
テクノロジーアルミ電解
最大動作温度(℃)105
最小動作温度(℃)-55
1袋(10個)
￥859
税込￥945
5日以内出荷
仕様FKSタイプV高温リフローシリーズ. PanasonicのFKS-Vアルミ電解コンデンサは、低インピーダンスで長寿命の、信頼性の高いソリューションです。 アルミホイル電解紙がアルミケースに収まっており、寿命は+105 ℃で2000時間です。 FKS-Vアルミ電解コンデンサはPanasonicのFKシリーズよりひとまわり小型です。 従来のコンデンサと性能は同じですが、ケースサイズが小さいので基板設計を小型化できます。. 特長. 高温の鉛フリーリフローはんだ付けに最適 AEC-Q200認定 低ESR 先進のフォイル技術 標準品は最大10 G、耐振動構造品は最大30 Gの衝撃に対応 環境に配慮. 製品用途の情報. FKS-Vアルミ電解コンデンサは電源での使用に最適です。 AEC-Q200認定で、車載用品での使用にも推奨されます。 主な用途にインバータ、整流回路、DC / DCコンバータなどがあります。
寸法(mm)8(Dia.)×10.2
直径(Φmm)8
奥行(mm)10.2
電圧(V)50dc
許容差±20%
静電容量180μF
誘電正接0.1%
RoHS指令(10物質対応)対応
実装タイプ表面実装
テクノロジーアルミ電解
最大動作温度(℃)105
最小動作温度(℃)-55
リード間隔(mm)3.1
1袋(10個)
￥859
税込￥945
5日以内出荷
仕様FKSタイプV高温リフローシリーズ. PanasonicのFKS-Vアルミ電解コンデンサは、低インピーダンスで長寿命の、信頼性の高いソリューションです。 アルミホイル電解紙がアルミケースに収まっており、寿命は+105 ℃で2000時間です。 FKS-Vアルミ電解コンデンサはPanasonicのFKシリーズよりひとまわり小型です。 従来のコンデンサと性能は同じですが、ケースサイズが小さいので基板設計を小型化できます。. 特長. 高温の鉛フリーリフローはんだ付けに最適 AEC-Q200認定 低ESR 先進のフォイル技術 標準品は最大10 G、耐振動構造品は最大30 Gの衝撃に対応 環境に配慮. 製品用途の情報. FKS-Vアルミ電解コンデンサは電源での使用に最適です。 AEC-Q200認定で、車載用品での使用にも推奨されます。 主な用途にインバータ、整流回路、DC / DCコンバータなどがあります。
寸法(mm)6.3(Dia.)×5.8
直径(Φmm)6.3
奥行(mm)5.8
電圧(V)25dc
寿命2000h
許容差±20%
静電容量100μF
誘電正接0.14%
RoHS指令(10物質対応)対応
実装タイプ表面実装
テクノロジーアルミ電解
最大動作温度(℃)105
最小動作温度(℃)-55
1袋(20個)
￥939
税込￥1,033
5日以内出荷
仕様FKSタイプV高温リフローシリーズ. PanasonicのFKS-Vアルミ電解コンデンサは、低インピーダンスで長寿命の、信頼性の高いソリューションです。 アルミホイル電解紙がアルミケースに収まっており、寿命は+105 ℃で2000時間です。 FKS-Vアルミ電解コンデンサはPanasonicのFKシリーズよりひとまわり小型です。 従来のコンデンサと性能は同じですが、ケースサイズが小さいので基板設計を小型化できます。. 特長. 高温の鉛フリーリフローはんだ付けに最適 AEC-Q200認定 低ESR 先進のフォイル技術 標準品は最大10 G、耐振動構造品は最大30 Gの衝撃に対応 環境に配慮. 製品用途の情報. FKS-Vアルミ電解コンデンサは電源での使用に最適です。 AEC-Q200認定で、車載用品での使用にも推奨されます。 主な用途にインバータ、整流回路、DC / DCコンバータなどがあります。
寸法(mm)6.3(Dia.)×5.8
直径(Φmm)6.3
奥行(mm)5.8
電圧(V)35dc
寿命2000h
許容差±20%
静電容量68μF
誘電正接0.12%
RoHS指令(10物質対応)対応
実装タイプ表面実装
テクノロジーアルミ電解
最大動作温度(℃)105
最小動作温度(℃)-55
1袋(20個)
￥999
税込￥1,099
5日以内出荷
仕様FKSタイプV高温リフローシリーズ. PanasonicのFKS-Vアルミ電解コンデンサは、低インピーダンスで長寿命の、信頼性の高いソリューションです。 アルミホイル電解紙がアルミケースに収まっており、寿命は+105 ℃で2000時間です。 FKS-Vアルミ電解コンデンサはPanasonicのFKシリーズよりひとまわり小型です。 従来のコンデンサと性能は同じですが、ケースサイズが小さいので基板設計を小型化できます。. 特長. 高温の鉛フリーリフローはんだ付けに最適 AEC-Q200認定 低ESR 先進のフォイル技術 標準品は最大10 G、耐振動構造品は最大30 Gの衝撃に対応 環境に配慮. 製品用途の情報. FKS-Vアルミ電解コンデンサは電源での使用に最適です。 AEC-Q200認定で、車載用品での使用にも推奨されます。 主な用途にインバータ、整流回路、DC / DCコンバータなどがあります。
寸法(mm)6.3(Dia.)×7.7
直径(Φmm)6.3
奥行(mm)7.7
電圧(V)6.3dc
寿命2000h
許容差±20%
静電容量470μF
誘電正接0.26%
RoHS指令(10物質対応)対応
実装タイプ表面実装
テクノロジーアルミ電解
最大動作温度(℃)105
最小動作温度(℃)-55
1袋(20個)
￥1,198
税込￥1,318
5日以内出荷
仕様FKSタイプV高温リフローシリーズ. PanasonicのFKS-Vアルミ電解コンデンサは、低インピーダンスで長寿命の、信頼性の高いソリューションです。 アルミホイル電解紙がアルミケースに収まっており、寿命は+105 ℃で2000時間です。 FKS-Vアルミ電解コンデンサはPanasonicのFKシリーズよりひとまわり小型です。 従来のコンデンサと性能は同じですが、ケースサイズが小さいので基板設計を小型化できます。. 特長. 高温の鉛フリーリフローはんだ付けに最適 AEC-Q200認定 低ESR 先進のフォイル技術 標準品は最大10 G、耐振動構造品は最大30 Gの衝撃に対応 環境に配慮. 製品用途の情報. FKS-Vアルミ電解コンデンサは電源での使用に最適です。 AEC-Q200認定で、車載用品での使用にも推奨されます。 主な用途にインバータ、整流回路、DC / DCコンバータなどがあります。
寸法(mm)6.3(Dia.)×7.7
直径(Φmm)6.3
奥行(mm)7.7
電圧(V)16dc
静電容量270μF
誘電正接0.16%
RoHS指令(10物質対応)対応
実装タイプ表面実装
テクノロジーアルミ電解
等価直列抵抗(mΩ)340
最大動作温度(℃)105
最小動作温度(℃)-55
リード間隔(mm)1.8
1袋(20個)
￥1,198
税込￥1,318
5日以内出荷
仕様FKSタイプV高温リフローシリーズ. PanasonicのFKS-Vアルミ電解コンデンサは、低インピーダンスで長寿命の、信頼性の高いソリューションです。 アルミホイル電解紙がアルミケースに収まっており、寿命は+105 ℃で2000時間です。 FKS-Vアルミ電解コンデンサはPanasonicのFKシリーズよりひとまわり小型です。 従来のコンデンサと性能は同じですが、ケースサイズが小さいので基板設計を小型化できます。. 特長. 高温の鉛フリーリフローはんだ付けに最適 AEC-Q200認定 低ESR 先進のフォイル技術 標準品は最大10 G、耐振動構造品は最大30 Gの衝撃に対応 環境に配慮. 製品用途の情報. FKS-Vアルミ電解コンデンサは電源での使用に最適です。 AEC-Q200認定で、車載用品での使用にも推奨されます。 主な用途にインバータ、整流回路、DC / DCコンバータなどがあります。
寸法(mm)10(Dia.)×10.2
直径(Φmm)10
奥行(mm)10.2
電圧(V)16dc
許容差±20%
静電容量1000μF
誘電正接0.16%
RoHS指令(10物質対応)対応
実装タイプ表面実装
テクノロジーアルミ電解
最大動作温度(℃)105
最小動作温度(℃)-55
リード間隔(mm)4.6
1袋(10個)
￥989
税込￥1,088
5日以内出荷
仕様POSCAP TPEシリーズ. パナソニックTPEシリーズタンタルコンデンサは、POSCAPシリーズに属する製品です。 焼結タンタルをアノード材料として採用した表面積の広い多孔質材により、大容量を実現しています。 導電率に優れた導電性ポリマーを電解質として採用することで、ESRを15 mΩという低い値に抑えています。 TPEタンタルコンデンサは、耐熱性と信頼性に優れているため、高周波機器やデジタル機器に適しています。. 小型 固体電解チップコンデンサ 優れた周波数特性 標準的なアルミ電解コンデンサやタンタルコンデンサよりも低いインピーダンス 低ESRにより、他の電解コンデンサよりも高いリプル定格電流を実現 導電性ポリマーで自己回復機構を実現 酸化タンタルを使用しているため、振動が発生せず、基板上にノイズなし. 用途. 主な用途には、デジタル機器のバックアップコンデンサやバイパスコンデンサ、ノイズ除去などがあります。 このタンタルコンデンサは、PC、携帯電話、家電製品、自動車、産業機器などで使用することができます。
寸法(mm)3.5×2.8×1.9
電圧(V)2.5dc
シリーズPOSCAP TPE
許容差±20%
静電容量330μF
漏れ電流(μA)82.5
RoHS指令(10物質対応)対応
実装タイプ表面実装
パッケージ/ケースB2
テクノロジーポリマー
等価直列抵抗(mΩ)35
電解質の種類ソリッド
最大動作温度(℃)105
1袋(5個)
￥999
税込￥1,099
翌々日出荷
仕様POSCAP TPEシリーズ. パナソニックTPEシリーズタンタルコンデンサは、POSCAPシリーズに属する製品です。 焼結タンタルをアノード材料として採用した表面積の広い多孔質材により、大容量を実現しています。 導電率に優れた導電性ポリマーを電解質として採用することで、ESRを15 mΩという低い値に抑えています。 TPEタンタルコンデンサは、耐熱性と信頼性に優れているため、高周波機器やデジタル機器に適しています。. 小型 固体電解チップコンデンサ 優れた周波数特性 標準的なアルミ電解コンデンサやタンタルコンデンサよりも低いインピーダンス 低ESRにより、他の電解コンデンサよりも高いリプル定格電流を実現 導電性ポリマーで自己回復機構を実現 酸化タンタルを使用しているため、振動が発生せず、基板上にノイズなし. 用途. 主な用途には、デジタル機器のバックアップコンデンサやバイパスコンデンサ、ノイズ除去などがあります。 このタンタルコンデンサは、PC、携帯電話、家電製品、自動車、産業機器などで使用することができます。
長さ(mm)7.3
寸法(mm)7.3×4.3×2.8
奥行(mm)4.3
電圧(V)6.3dc
シリーズPOSCAP TPE
許容差±20%
静電容量330μF
漏れ電流(μA)207.9
RoHS指令(10物質対応)対応
実装タイプ表面実装
パッケージ/ケースD3L
テクノロジーポリマー
等価直列抵抗(mΩ)18
電解質の種類ソリッド
最大動作温度(℃)105
1袋(5個)
￥1,298
税込￥1,428
5日以内出荷
仕様POSCAP TPEシリーズ. パナソニックTPEシリーズタンタルコンデンサは、POSCAPシリーズに属する製品です。 焼結タンタルをアノード材料として採用した表面積の広い多孔質材により、大容量を実現しています。 導電率に優れた導電性ポリマーを電解質として採用することで、ESRを15 mΩという低い値に抑えています。 TPEタンタルコンデンサは、耐熱性と信頼性に優れているため、高周波機器やデジタル機器に適しています。. 小型 固体電解チップコンデンサ 優れた周波数特性 標準的なアルミ電解コンデンサやタンタルコンデンサよりも低いインピーダンス 低ESRにより、他の電解コンデンサよりも高いリプル定格電流を実現 導電性ポリマーで自己回復機構を実現 酸化タンタルを使用しているため、振動が発生せず、基板上にノイズなし. 用途. 主な用途には、デジタル機器のバックアップコンデンサやバイパスコンデンサ、ノイズ除去などがあります。 このタンタルコンデンサは、PC、携帯電話、家電製品、自動車、産業機器などで使用することができます。
長さ(mm)7.3
寸法(mm)7.3×4.3×1.8
奥行(mm)4.3
電圧(V)2.5dc
シリーズPOSCAP TPE
許容差±20%
静電容量330μF
RoHS指令(10物質対応)対応
実装タイプ表面実装
パッケージ/ケースD2E
テクノロジーポリマー
等価直列抵抗(mΩ)7
電解質の種類ソリッド
最大動作温度(℃)105
最小動作温度(℃)-55
1袋(2個)
￥499
税込￥549
翌々日出荷
仕様POSCAP TPEシリーズ. パナソニックTPEシリーズタンタルコンデンサは、POSCAPシリーズに属する製品です。 焼結タンタルをアノード材料として採用した表面積の広い多孔質材により、大容量を実現しています。 導電率に優れた導電性ポリマーを電解質として採用することで、ESRを15 mΩという低い値に抑えています。 TPEタンタルコンデンサは、耐熱性と信頼性に優れているため、高周波機器やデジタル機器に適しています。. 小型 固体電解チップコンデンサ 優れた周波数特性 標準的なアルミ電解コンデンサやタンタルコンデンサよりも低いインピーダンス 低ESRにより、他の電解コンデンサよりも高いリプル定格電流を実現 導電性ポリマーで自己回復機構を実現 酸化タンタルを使用しているため、振動が発生せず、基板上にノイズなし. 用途. 主な用途には、デジタル機器のバックアップコンデンサやバイパスコンデンサ、ノイズ除去などがあります。 このタンタルコンデンサは、PC、携帯電話、家電製品、自動車、産業機器などで使用することができます。
長さ(mm)7.3
寸法(mm)7.3×4.3×2.8
奥行(mm)4.3
電圧(V)4dc
シリーズPOSCAP TPE
許容差±20%
静電容量470μF
漏れ電流(μA)188
RoHS指令(10物質対応)対応
実装タイプ表面実装
パッケージ/ケースD3L
テクノロジーポリマー
等価直列抵抗(mΩ)25
電解質の種類ソリッド
最大動作温度(℃)105
1袋(2個)
￥639
税込￥703
5日以内出荷
仕様POSCAP TPEシリーズ. パナソニックTPEシリーズタンタルコンデンサは、POSCAPシリーズに属する製品です。 焼結タンタルをアノード材料として採用した表面積の広い多孔質材により、大容量を実現しています。 導電率に優れた導電性ポリマーを電解質として採用することで、ESRを15 mΩという低い値に抑えています。 TPEタンタルコンデンサは、耐熱性と信頼性に優れているため、高周波機器やデジタル機器に適しています。. 小型 固体電解チップコンデンサ 優れた周波数特性 標準的なアルミ電解コンデンサやタンタルコンデンサよりも低いインピーダンス 低ESRにより、他の電解コンデンサよりも高いリプル定格電流を実現 導電性ポリマーで自己回復機構を実現 酸化タンタルを使用しているため、振動が発生せず、基板上にノイズなし. 用途. 主な用途には、デジタル機器のバックアップコンデンサやバイパスコンデンサ、ノイズ除去などがあります。 このタンタルコンデンサは、PC、携帯電話、家電製品、自動車、産業機器などで使用することができます。
長さ(mm)7.3
寸法(mm)7.3×4.3×3.8
奥行(mm)4.3
電圧(V)6.3dc
シリーズPOSCAP TPE
許容差±20%
静電容量470μF
RoHS指令(10物質対応)対応
実装タイプ表面実装
パッケージ/ケースD4
テクノロジーポリマー
等価直列抵抗(mΩ)25
電解質の種類ソリッド
最大動作温度(℃)105
最小動作温度(℃)-55
1袋(2個)
￥599
税込￥659
5日以内出荷
仕様POSCAP TPEシリーズ. パナソニックTPEシリーズタンタルコンデンサは、POSCAPシリーズに属する製品です。 焼結タンタルをアノード材料として採用した表面積の広い多孔質材により、大容量を実現しています。 導電率に優れた導電性ポリマーを電解質として採用することで、ESRを15 mΩという低い値に抑えています。 TPEタンタルコンデンサは、耐熱性と信頼性に優れているため、高周波機器やデジタル機器に適しています。. 小型 固体電解チップコンデンサ 優れた周波数特性 標準的なアルミ電解コンデンサやタンタルコンデンサよりも低いインピーダンス 低ESRにより、他の電解コンデンサよりも高いリプル定格電流を実現 導電性ポリマーで自己回復機構を実現 酸化タンタルを使用しているため、振動が発生せず、基板上にノイズなし. 用途. 主な用途には、デジタル機器のバックアップコンデンサやバイパスコンデンサ、ノイズ除去などがあります。 このタンタルコンデンサは、PC、携帯電話、家電製品、自動車、産業機器などで使用することができます。
長さ(mm)3.5
寸法(mm)3.5×2.8×1.9
奥行(mm)2.8
電圧(V)8dc
シリーズPOSCAP TPE
許容差±20%
静電容量100μF
漏れ電流(μA)80
RoHS指令(10物質対応)対応
実装タイプ表面実装
パッケージ/ケースB2
テクノロジーポリマー
等価直列抵抗(mΩ)35
電解質の種類ソリッド
最大動作温度(℃)85
1袋(2個)
￥479
税込￥527
5日以内出荷
仕様POSCAP TPEシリーズ. パナソニックTPEシリーズタンタルコンデンサは、POSCAPシリーズに属する製品です。 焼結タンタルをアノード材料として採用した表面積の広い多孔質材により、大容量を実現しています。 導電率に優れた導電性ポリマーを電解質として採用することで、ESRを15 mΩという低い値に抑えています。 TPEタンタルコンデンサは、耐熱性と信頼性に優れているため、高周波機器やデジタル機器に適しています。. 小型 固体電解チップコンデンサ 優れた周波数特性 標準的なアルミ電解コンデンサやタンタルコンデンサよりも低いインピーダンス 低ESRにより、他の電解コンデンサよりも高いリプル定格電流を実現 導電性ポリマーで自己回復機構を実現 酸化タンタルを使用しているため、振動が発生せず、基板上にノイズなし. 用途. 主な用途には、デジタル機器のバックアップコンデンサやバイパスコンデンサ、ノイズ除去などがあります。 このタンタルコンデンサは、PC、携帯電話、家電製品、自動車、産業機器などで使用することができます。
材質誘電体：タンタル
長さ(mm)3.5
寸法(mm)3.5×2.8×1.9
高さ(mm)1.9
奥行(mm)2.8
シリーズPOSCAP TPE
許容差±20%
静電容量220μF
RoHS指令(10物質対応)対応
実装タイプ表面実装
パッケージ/ケースB2
テクノロジーポリマー
等価直列抵抗(mΩ)35
電解質の種類ソリッド
最小動作温度(℃)-55
1袋(5個)
￥629
税込￥692
5日以内出荷
仕様POSCAP TPEシリーズ. パナソニックTPEシリーズタンタルコンデンサは、POSCAPシリーズに属する製品です。 焼結タンタルをアノード材料として採用した表面積の広い多孔質材により、大容量を実現しています。 導電率に優れた導電性ポリマーを電解質として採用することで、ESRを15 mΩという低い値に抑えています。 TPEタンタルコンデンサは、耐熱性と信頼性に優れているため、高周波機器やデジタル機器に適しています。. 小型 固体電解チップコンデンサ 優れた周波数特性 標準的なアルミ電解コンデンサやタンタルコンデンサよりも低いインピーダンス 低ESRにより、他の電解コンデンサよりも高いリプル定格電流を実現 導電性ポリマーで自己回復機構を実現 酸化タンタルを使用しているため、振動が発生せず、基板上にノイズなし. 用途. 主な用途には、デジタル機器のバックアップコンデンサやバイパスコンデンサ、ノイズ除去などがあります。 このタンタルコンデンサは、PC、携帯電話、家電製品、自動車、産業機器などで使用することができます。
長さ(mm)3.5
寸法(mm)3.5×2.8×1.9
奥行(mm)2.8
電圧(V)6.3dc
シリーズPOSCAP TPE
許容差±20%
静電容量220μF
漏れ電流(μA)138.6
RoHS指令(10物質対応)対応
実装タイプ表面実装
パッケージ/ケースB2
テクノロジーポリマー
等価直列抵抗(mΩ)35
電解質の種類ソリッド
最大動作温度(℃)105
1袋(5個)
￥1,298
税込￥1,428
翌々日出荷
仕様POSCAP TPEシリーズ. パナソニックTPEシリーズタンタルコンデンサは、POSCAPシリーズに属する製品です。 焼結タンタルをアノード材料として採用した表面積の広い多孔質材により、大容量を実現しています。 導電率に優れた導電性ポリマーを電解質として採用することで、ESRを15 mΩという低い値に抑えています。 TPEタンタルコンデンサは、耐熱性と信頼性に優れているため、高周波機器やデジタル機器に適しています。. 小型 固体電解チップコンデンサ 優れた周波数特性 標準的なアルミ電解コンデンサやタンタルコンデンサよりも低いインピーダンス 低ESRにより、他の電解コンデンサよりも高いリプル定格電流を実現 導電性ポリマーで自己回復機構を実現 酸化タンタルを使用しているため、振動が発生せず、基板上にノイズなし. 用途. 主な用途には、デジタル機器のバックアップコンデンサやバイパスコンデンサ、ノイズ除去などがあります。 このタンタルコンデンサは、PC、携帯電話、家電製品、自動車、産業機器などで使用することができます。
長さ(mm)3.5
寸法(mm)3.5×2.8×1.9
奥行(mm)2.8
電圧(V)6.3dc
シリーズPOSCAP TPE
許容差±20%
静電容量100μF
RoHS指令(10物質対応)対応
実装タイプ表面実装
パッケージ/ケースB2
テクノロジーポリマー
等価直列抵抗(mΩ)25
電解質の種類ソリッド
最大動作温度(℃)85
最小動作温度(℃)-55
1袋(5個)
￥1,198
税込￥1,318
5日以内出荷
仕様POSCAP TPEシリーズ. パナソニックTPEシリーズタンタルコンデンサは、POSCAPシリーズに属する製品です。 焼結タンタルをアノード材料として採用した表面積の広い多孔質材により、大容量を実現しています。 導電率に優れた導電性ポリマーを電解質として採用することで、ESRを15 mΩという低い値に抑えています。 TPEタンタルコンデンサは、耐熱性と信頼性に優れているため、高周波機器やデジタル機器に適しています。. 小型 固体電解チップコンデンサ 優れた周波数特性 標準的なアルミ電解コンデンサやタンタルコンデンサよりも低いインピーダンス 低ESRにより、他の電解コンデンサよりも高いリプル定格電流を実現 導電性ポリマーで自己回復機構を実現 酸化タンタルを使用しているため、振動が発生せず、基板上にノイズなし. 用途. 主な用途には、デジタル機器のバックアップコンデンサやバイパスコンデンサ、ノイズ除去などがあります。 このタンタルコンデンサは、PC、携帯電話、家電製品、自動車、産業機器などで使用することができます。
長さ(mm)7.3
寸法(mm)7.3×4.3×1.8
奥行(mm)4.3
電圧(V)2.5dc
シリーズPOSCAP TPE
許容差±20%
静電容量330μF
漏れ電流(μA)82.5
RoHS指令(10物質対応)対応
実装タイプ表面実装
パッケージ/ケースD2E
テクノロジーポリマー
等価直列抵抗(mΩ)9
電解質の種類ソリッド
最大動作温度(℃)105
1袋(5個)
￥1,598
税込￥1,758
5日以内出荷
仕様POSCAP TPEシリーズ. パナソニックTPEシリーズタンタルコンデンサは、POSCAPシリーズに属する製品です。 焼結タンタルをアノード材料として採用した表面積の広い多孔質材により、大容量を実現しています。 導電率に優れた導電性ポリマーを電解質として採用することで、ESRを15 mΩという低い値に抑えています。 TPEタンタルコンデンサは、耐熱性と信頼性に優れているため、高周波機器やデジタル機器に適しています。. 小型 固体電解チップコンデンサ 優れた周波数特性 標準的なアルミ電解コンデンサやタンタルコンデンサよりも低いインピーダンス 低ESRにより、他の電解コンデンサよりも高いリプル定格電流を実現 導電性ポリマーで自己回復機構を実現 酸化タンタルを使用しているため、振動が発生せず、基板上にノイズなし. 用途. 主な用途には、デジタル機器のバックアップコンデンサやバイパスコンデンサ、ノイズ除去などがあります。 このタンタルコンデンサは、PC、携帯電話、家電製品、自動車、産業機器などで使用することができます。
長さ(mm)7.3
寸法(mm)7.3×4.3×2.8
奥行(mm)4.3
電圧(V)6.3dc
シリーズPOSCAP TPE
許容差±20%
静電容量330μF
RoHS指令(10物質対応)対応
実装タイプ表面実装
パッケージ/ケースD3L
テクノロジーポリマー
等価直列抵抗(mΩ)25
電解質の種類ソリッド
最大動作温度(℃)105
最小動作温度(℃)-55
1袋(5個)
￥1,998
税込￥2,198
翌々日出荷
1
2
次へ
『制御機器/はんだ・静電気対策用品』には他にこんなカテゴリがあります
- 制御機器
- はんだ関連・静電気対策用品
制御機器 の新着商品
申し訳ありません。通信エラーのため受信申し込みに失敗しました。お得なメールマガジンを受信するにはメールマガジンの登録方法をご覧ください。
