5ページ目: 吊具用アイボルト

リングの下にねじが付いており、一体化されたリング形状のボルトで、重量物を吊り上げるのに使用します。

首下が長いので、厚みのある部分に使用可能です。

回転するアイの付いたボルトです。

ボルトの頭部がリング状になっているので、ロープ・鎖・ワイヤなどを通して使用できます。

チェーン等がよじれません。 専用のスパナで締めるので車止めチェーン等の盗難防止になります。

低圧碍子

リング状のボルト頭部に、ワイヤー・ロープ・鎖などを通して使用する受け金具です。

吊りボルトとも呼ばれており、人の手では持てない重量物を吊り上げるために使用されます アイボルト=EYE BOLT 頭部の輪の部分が目の形に似ていることからそう呼ばれているようです (諸説あり) JIS B 1168にて管理されており、寸法と使用荷重が決まっております。 ねじ長も決まっておりますので、より長い寸法をお求めの際には 足長アイボルト(ロングアイボルト)もございますので、そちらも検索してみてください ねじはいずれも全ねじ管理になります 頭部寸法はJIS規格に合わせております ※M5、M6、M14、M18、M22、M27、M33、M39、M45、M52、M56、M90、M110はJIS規格外となります。 製造メーカー規格になりますので、ご確認をお願い致します 使用上の注意として、製品の側面にアイボルトを取り付けて吊る「横吊り」・「引き起こし」と呼ばれる吊り方は破損事故などの原因になりますので、禁止されております 荷起こし作業など、どうしても横吊り作業が避けられない場合には、横吊り専用に開発された吊りボルトもございますので、是非ご確認ください。 複数社取り扱い品がございますので、詳しい情報・資料などにつきましては担当までご相談ください。 検索の際には「横吊り」で検索して頂くと、スムーズにお調べできます サンコー社員の独り言1・・・ アイボルト・ロングアイボルトでの豆知識になりますが、吊り方(使い方)で「垂直吊り」と「45度吊り」がございます。 垂直吊りは1本使いに対して、45度吊りは2本使いです。しかしながら、使用荷重は同じです。また、3個、4個となっても使用荷重は同じです。 吊りの際に首元にかかる力が真っ直ぐな垂直吊りに対して、45度吊りは斜めに力がかかるため、首元への負担が大きくなります。 そのため、2本使うとしても、耐えれる荷重が2倍になるというわけではございません。 (ちなみに45度吊りとされていますが、実際は安全第一を確かなものとするため、吊る角度は60度、又はそれ以上の角度が望ましいと言われています 浪速鉄工(株)様HPより) アイボルトの使用荷重の安全率は3倍です。ただし、必ず使用荷重の範囲内でご使用ください。 サンコー社員の独り言2・・・ 施工(締付)において頭部のリングの部分に、棒などの道具を通して締付していくという話をよく耳にするのですが、 メーカー確認をしてみたところ、「座面密着保持程度」とされており、座面密着状態からの増し締めや途中でねじが止まってしまった場合に道具を使用し締めることはやめてください、とのことでした M80など非常に大きな寸法を手で回すのは難しいとは思いますが、リングに棒を通して回すのはトルクがかかりすぎるので、やめて欲しいとのことでした 確かに締結するわけでは無いので、きつく締めればいいという物でもないのですが、ねじ屋としては締付に意識がいってしまいがちですよね サンコー社員の独り言3・・・ ロープやチェーン、スリングでのタスキ掛けは、ねじの緩みまたは過締めになり危険です。 リング部に通すロープやチェーン、スリングは、必ずアイボルト1個につき1本でご使用ください サンコー社員の独り言4・・・ 疲労度や経年劣化による劣化具合及び使用履歴があきらかではないアイボルトやアイナットの使い回しは、 安全作業を崩壊させることになりかねませんので、使い回しのご使用は避けてください。 その他、注意点は様々にございますので、気になることは何でも担当者までお問い合わせください

吊りボルトとも呼ばれており、人の手では持てない重量物を吊り上げるために使用されます アイボルト=EYE BOLT 頭部の輪の部分が目の形に似ていることからそう呼ばれているようです (諸説あり) JIS B 1168にて管理されており、寸法と使用荷重が決まっております。 ねじ長も決まっておりますので、より長い寸法をお求めの際には 足長アイボルト(ロングアイボルト)もございますので、そちらも検索してみてください ねじはいずれも全ねじ管理になります 頭部寸法はJIS規格に合わせております ※M5、M6、M14、M18、M22、M27、M33、M39、M45、M52、M56、M90、M110はJIS規格外となります。 製造メーカー規格になりますので、ご確認をお願い致します 使用上の注意として、製品の側面にアイボルトを取り付けて吊る「横吊り」・「引き起こし」と呼ばれる吊り方は破損事故などの原因になりますので、禁止されております 荷起こし作業など、どうしても横吊り作業が避けられない場合には、横吊り専用に開発された吊りボルトもございますので、是非ご確認ください。 複数社取り扱い品がございますので、詳しい情報・資料などにつきましては担当までご相談ください。 検索の際には「横吊り」で検索して頂くと、スムーズにお調べできます サンコー社員の独り言1・・・ アイボルト・ロングアイボルトでの豆知識になりますが、吊り方(使い方)で「垂直吊り」と「45度吊り」がございます。 垂直吊りは1本使いに対して、45度吊りは2本使いです。しかしながら、使用荷重は同じです。また、3個、4個となっても使用荷重は同じです。 吊りの際に首元にかかる力が真っ直ぐな垂直吊りに対して、45度吊りは斜めに力がかかるため、首元への負担が大きくなります。 そのため、2本使うとしても、耐えれる荷重が2倍になるというわけではございません。 (ちなみに45度吊りとされていますが、実際は安全第一を確かなものとするため、吊る角度は60度、又はそれ以上の角度が望ましいと言われています 浪速鉄工(株)様HPより) アイボルトの使用荷重の安全率は3倍です。ただし、必ず使用荷重の範囲内でご使用ください。 サンコー社員の独り言2・・・ 施工(締付)において頭部のリングの部分に、棒などの道具を通して締付していくという話をよく耳にするのですが、 メーカー確認をしてみたところ、「座面密着保持程度」とされており、座面密着状態からの増し締めや途中でねじが止まってしまった場合に道具を使用し締めることはやめてください、とのことでした M80など非常に大きな寸法を手で回すのは難しいとは思いますが、リングに棒を通して回すのはトルクがかかりすぎるので、やめて欲しいとのことでした 確かに締結するわけでは無いので、きつく締めればいいという物でもないのですが、ねじ屋としては締付に意識がいってしまいがちですよね サンコー社員の独り言3・・・ ロープやチェーン、スリングでのタスキ掛けは、ねじの緩みまたは過締めになり危険です。 リング部に通すロープやチェーン、スリングは、必ずアイボルト1個につき1本でご使用ください サンコー社員の独り言4・・・ 疲労度や経年劣化による劣化具合及び使用履歴があきらかではないアイボルトやアイナットの使い回しは、 安全作業を崩壊させることになりかねませんので、使い回しのご使用は避けてください。 その他、注意点は様々にございますので、気になることは何でも担当者までお問い合わせください

吊りボルトとも呼ばれており、人の手では持てない重量物を吊り上げるために使用されます アイボルト=EYE BOLT 頭部の輪の部分が目の形に似ていることからそう呼ばれているようです (諸説あり) JIS B 1168にて管理されており、寸法と使用荷重が決まっております。 ねじ長も決まっておりますので、より長い寸法をお求めの際には 足長アイボルト(ロングアイボルト)もございますので、そちらも検索してみてください ねじはいずれも全ねじ管理になります 頭部寸法はJIS規格に合わせております ※M5、M6、M14、M18、M22、M27、M33、M39、M45、M52、M56、M90、M110はJIS規格外となります。 製造メーカー規格になりますので、ご確認をお願い致します 使用上の注意として、製品の側面にアイボルトを取り付けて吊る「横吊り」・「引き起こし」と呼ばれる吊り方は破損事故などの原因になりますので、禁止されております 荷起こし作業など、どうしても横吊り作業が避けられない場合には、横吊り専用に開発された吊りボルトもございますので、是非ご確認ください。 複数社取り扱い品がございますので、詳しい情報・資料などにつきましては担当までご相談ください。 検索の際には「横吊り」で検索して頂くと、スムーズにお調べできます サンコー社員の独り言1・・・ アイボルト・ロングアイボルトでの豆知識になりますが、吊り方(使い方)で「垂直吊り」と「45度吊り」がございます。 垂直吊りは1本使いに対して、45度吊りは2本使いです。しかしながら、使用荷重は同じです。また、3個、4個となっても使用荷重は同じです。 吊りの際に首元にかかる力が真っ直ぐな垂直吊りに対して、45度吊りは斜めに力がかかるため、首元への負担が大きくなります。 そのため、2本使うとしても、耐えれる荷重が2倍になるというわけではございません。 (ちなみに45度吊りとされていますが、実際は安全第一を確かなものとするため、吊る角度は60度、又はそれ以上の角度が望ましいと言われています 浪速鉄工(株)様HPより) アイボルトの使用荷重の安全率は3倍です。ただし、必ず使用荷重の範囲内でご使用ください。 サンコー社員の独り言2・・・ 施工(締付)において頭部のリングの部分に、棒などの道具を通して締付していくという話をよく耳にするのですが、 メーカー確認をしてみたところ、「座面密着保持程度」とされており、座面密着状態からの増し締めや途中でねじが止まってしまった場合に道具を使用し締めることはやめてください、とのことでした M80など非常に大きな寸法を手で回すのは難しいとは思いますが、リングに棒を通して回すのはトルクがかかりすぎるので、やめて欲しいとのことでした 確かに締結するわけでは無いので、きつく締めればいいという物でもないのですが、ねじ屋としては締付に意識がいってしまいがちですよね サンコー社員の独り言3・・・ ロープやチェーン、スリングでのタスキ掛けは、ねじの緩みまたは過締めになり危険です。 リング部に通すロープやチェーン、スリングは、必ずアイボルト1個につき1本でご使用ください サンコー社員の独り言4・・・ 疲労度や経年劣化による劣化具合及び使用履歴があきらかではないアイボルトやアイナットの使い回しは、 安全作業を崩壊させることになりかねませんので、使い回しのご使用は避けてください。 その他、注意点は様々にございますので、気になることは何でも担当者までお問い合わせください

頭部がリング状の吊りボルト。ボルト部分を吊り荷にねじ込み、リング部分にワイヤロープなどを通して吊り上げることができます。

アイ本体が360°回転します。

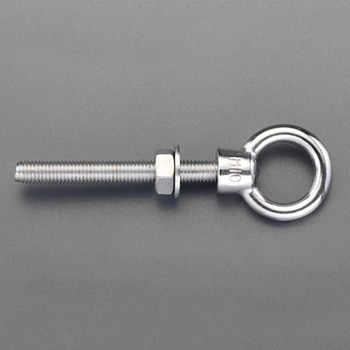

鍛造。耐食性・耐久性に優れたステンレス製。船舶および産業用に最適です。ナット1個とワッシャー2個付き。

ボタン操作で着脱が簡単な吊り金具です。アイボルトの作業時間を85%短縮できます。

従来のアイボルトに開閉できるフックが付いているので、設置後に物を通すこともできます。

アイをドライバーで開けることができるので、施工後にパイプなどを通すことが容易です。

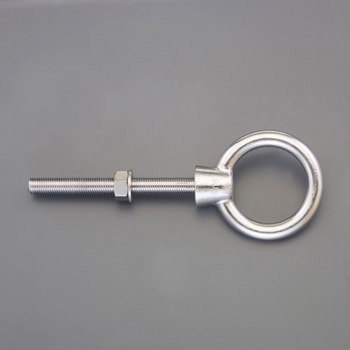

首下が長いので、厚みのある部分に使用可能です。

ボタン操作で着脱が簡単な吊り金具です。アイボルトの作業時間を85%短縮できます。シャックルが360度回転します。ボタンを押しながらネジ穴にピンを差込むことが出来ます。頻繁にアイボルトの着脱を行う作業。製品、部品、冶具、金型の運搬。アイボルトの代用に。

ボタン操作で着脱が簡単な吊り金具です。アイボルトの作業時間を85%短縮できます。シャックルが360度回転します。ボタンを押しながらネジ穴にピンを差込むことが出来ます。頻繁にアイボルトの着脱を行う作業。製品、部品、冶具、金型の運搬。アイボ

従来型VLBGと比べて基本使用荷重は平均で45%増(M8～M30) 吊り方向に対してリングの位置調整が可能 豊富なバリエーション ロードリング・プラスは、リング部の180°可動と、ボルトを軸にした360°回転により、全方向負荷に柔軟に対応します。ボルト位置とリングをずらした設計により、従来品では横荷重のみが負荷されるような状況でも、正常で安全な使用が可能。また、全数磁気探傷検査に合格したハイテン10.9級以上、又はICEボルトのみを使用。強靭な仕様で、高い安全性を確保しています。 全方向負荷可能 ボルトには脱落防止用抜け止め加工を施しています。 ボルトは10.9級以上、又はICEボルトを採用しております。 雰囲気温度によって色変化するパープルパウダーコーティングを施しています。 鍛造加工、ニッケル、クロム、モリブデン配合高級合金鋼を使用。

取付面に対して、リング部が90°可動、軸方向に対しては360°回転します。 JIS型アイボルトでは不可能であった、横吊り作業や引き起こし作業が可能です。

回転部分に半永久的に持続するグリスが充填されています。ベアリングフリーで安全・安心を追求した回転型アイボルトです。

耐食性と耐久性に優れています。 海洋用途に最適です。 クレビスピン付
