28ページ目: キャビネット

19インチラックの高さ調整と水平だし用(ナットプレート付) ラックの高さ調整と水平だしに用います。 下面部のねじ穴(M16)に対して取り付けて使用します。 キャスターを取り付けたラックの動きを完全に止めたい場合も使用します。 Φ6.5の穴を利用することにより、Φ6軸のプラスドライバーにて回転させることができます。 特定のラックに取り付けるためのナットプレート付きです。

上下カバーの勘合部にシールドガスケットを付けたEMCシールド対策ボックスです。外枠4面がアルミ押出材の側板で構成されたフラットな外観で強度のあるアルミボックスです。産業用コントローラー、工作機械用操作盤、電源装置、通信機器など、様々な用途にご利用頂ける万能ボックスです。

上面がヒートシンク形状で、効率良く放熱が出来る形状の熱対策アルミケースです。フランジ足付のため、壁付けが容易です。壁付けしない時は、切欠部に付属の差込ゴム足を取付ける事が出来ます。カバー内部を無処理とし、導電性ガスケットを使用する事でEMCシールド効果を持たせました。

IECレールへの取り付けを可能にします。 EIA規格のラックマウントピッチに適合しています。 取付角度を30°ずつ360°変更できます。

メーターボックス専用のポール用金具です。 小径ポールからコンクリート柱まで幅広い径に取付可能です。

ユニット本体がアルミ製のため軽量です。 機器取付間口寸法が450mm以上のJIS規格ラックに搭載が可能です。 ブラケットの移動によりユニット位置の変更が可能です。(前：50mm、100mm) 2Uサイズで100心接続が可能です。 丸型ケーブル、ドロップケーブル、インドアケーブルなどの固定が可能です。 ーブルクランプはΦ21mmまで対応可能です。 光ケーブルは背面から4本(増設により最大6本)、側面から4本の入線が可能です。 光アダプタはシングルモード、マルチモード兼用です。

IEC 規格 60529 に基づく IPX7 等級の水密性 耐候性、耐薬品性などに優れた、非常に耐久性の高いEPDM製の防水パッキンを備えている。 業界初!CCT試験600サイクル(沿岸部で20年相当)に合格しており、高い防食性を誇る。 耐油性、耐薬品性、耐熱性にも優れており、塩害地域だけでなく、凍結防止剤や融雪剤 にも強い。 設置面にEPDMゴム防水パッキンを使用しており、コーキング材を使用せずに、施工可能。 高い耐候性と耐衝撃性に優れた高品質プラスチックのポリカーボネートを採用し、目視確認可能。

JIS C8435 ブランクタイプ 高耐候性 耐衝撃性HI キャップを外し、コネクタを直接取り付けられます。(ロックナット不要) 1～4方出兼用でコネクタにより、異種管(CD管・PF管・VE管)の接続ができます。 蓋の取り外し、取り付けがビス1本でできます。 ボックスと蓋の境目が無いスマートなデザインです。

ハブなし 3個用

特にダストや湿気の多いところで盤用クーラーを使用する場合は、洗浄可能な金属製フィルターの使用をお勧めします。金属表面に空気や水蒸気が結露し、含まれていた微粒子が付着した場合は、水や洗 剤で簡単に洗い流すことができます

四角7mm

三角8mm

盤に取り付けます。側面にセーフティーオーバーフロー。容積約0.75L

カバーアースに必要なねじ、ナット、コンタクトワッシャーおよびアースストラップで構成

取り付け用固定部品

高い保護等級。各種国際認証取得。三層の表面処理により腐食防止。多様なオプションアクセサリ

別売のアースバー(RAMEシリーズ、SEBシリーズ)に、アース線を結線する際に使用します。 M8×2個、M5×12個入りのセットです。

サブラックFRSシリーズにご使用いただけます。 サブラックFBSシリーズに取り付ける場合は、別売のコネクタガイドフレーム(FBP-□□CGFB)、またはガイドフレーム(FBP-□□GFA)が必要です。 一体型・分離型・強化構造型の3タイプから選択できます。 ヘッドエンド(IGE-26HE-□A)は、分離型カードガイドの先端部のみの別売品です。

UCGシリーズ用コーナーガードの単品販売です。 またUCシリーズにM3タップ加工していただく事で、取付可能です。

EXWシリーズ用の防水ガスケットです。 破損・紛失の際、交換用としてご利用下さい。

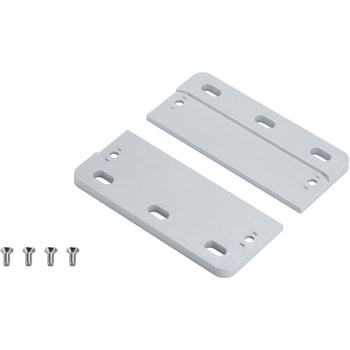

EX・EXHシリーズ用の外付ブラケットです。EX・EXHシリーズのフレーム幅185・225mmのサイズにご利用いただけます。 下カバーのスライド溝にナットを入れ、ビス止めする事で容易に取付け可能です。 外付けしない時は、切欠部に付属の差込ゴム足を取付ける事が出来ます。

10回線用小型端子板用結線工具。

サブラックRKU/RKU2シリーズ用のカードガイド

サブラックRFシリーズ用のカードガイド

BIX端子用の保安器 1回線用 取付にはPR-25端子が必要

BIX用マウント QCBIX1A コネクタを12本搭載可能

19インチユニットケースでJISC6010-2に準拠しています。 回路の組込みはもとより、重い電子部品の組込みにも十分耐えることのできる構造になっています。 構成部品にアルミニウム板と鉄板を用い、「亜鉛めっき」仕上を標準としています。 工場、研究所など幅広い分野でご利用いただけるユニットケースです。 内部はシャーシ兼用のユニットケース本体となっています。 本ケースは、デスクトップとしてお使いいただくこともできるようにフィートが付属されています。

分・配電盤、制御盤の機器取付絶縁台座としてご使用ください

保護カバーの固定用としてご使用ください
