両側面、扉面の3面に換気口を設け放熱効果を高めています。安定器400W・1000Wをそれぞれ12個まで収納できます。ボデー・扉に換気扇取付金具の取付けが可能です。
材質鉄
保護等級IP2XC
設置場所屋内用
材質(基板)木製15mm
RoHS指令(10物質対応)対応
仕様屋外用
材質本体:鉄
色本体:クリーム塗装(2.5Y9/1)
RoHS指令(10物質対応)対応
適合基板寸法(mm)(鉄製基板)2.3
キャビネット板厚(mm)扉1.6、ボデー1.6、遮光板0.8
扉形式片扉
扉表面への機器取付けを配慮した「扉換気口がないタイプ」のキャビネットです。ボデーに換気扇取付金具の取付けが可能です。
材質鉄
保護等級IP2XC
設置場所屋内用
RoHS指令(10物質対応)対応
取付基板鉄製2.3mm
両側面、扉面の3面に換気口を設け放熱効果を高めています。安定器400W・1000Wをそれぞれ12個まで収納できます。ボデー・扉に換気扇取付金具の取付けが可能です。
材質鉄
保護等級IP2XC
設置場所屋内用
RoHS指令(10物質対応)対応
放熱用スリットにより、盤内の温度上昇を防ぎます。塗装(粉体塗装)は耐候性に優れた塗装です。ボデー(本体)は2段折曲げ加工による補強です。
塗装色クリーム色(マンセル値:2.5Y9/1)
仕様露出形
ハンドルスイングハンドル(キーNo.G200N)小(PH-89-3)
保護等級IP2XB
材質(フレーム)鉄 1.6mm
材質(ボディ)鉄 1.6mm
アース端子銅 端子ネジ M8×16(緑頭)
材質(扉)鉄 1.6mm
両側面、扉面の3面に換気口(ルーバー)を設け放熱効果を高めています。ルーバー部は金網付です。接地端子は公共建築工事標準仕様です。
塗装色ライトベージュ(5Y7/1)
材質鉄
ハンドル防水平面ハンドル(H-85)(キーNo.N200)
設置場所屋外用
キャビネット板厚(mm)扉:1.6ボデー:1.6
取付基板鉄製2.3mm
機能性・デザイン性に優れた施錠可能な防水平面ハンドルを採用しています。両側面、扉面の3面に換気口を設け放熱効果を高めています。
塗装色ライトベージュ(5Y7/1)
材質鉄
保護等級IP2X
設置場所屋内用
RoHS指令(10物質対応)対応
キャビネット板厚(mm)扉:2.3ボデー:2.3基台:3.2~4.5下面開口プレート:1.6
取付基板鉄製2.3mm
扉表面への機器取付けを配慮した「扉換気口がないタイプ」のキャビネットです。ボデーに換気扇取付金具の取付けが可能です。
材質鉄
保護等級IP2XC
設置場所屋内用
RoHS指令(10物質対応)対応
取付基板木製15mm
色本体:ライトベージュ塗装(5Y7/1)
規格IP44
RoHS指令(10物質対応)対応
適合基板寸法(mm)(鉄製基板)2.3(方眼目盛なし)
扉形式片扉
テレビ受信用機器やネットワーク配線用機器など、発熱する機器の収納に適した放熱用換気用スリット付キャビネット
材質木板製
保護等級IP2X
構造額縁構造
使用ハンドルKH-80T(平面ハンドル)
使用場所屋内用、露出形
キャビネット板厚(mm)ドア1.6、ボデー1.2
取付基板木製基板 15mm/方眼目盛付
さまざまな環境(雨風雪/日射)に対応する屋外仕様キャビネット
材質鉄板製
色ベージュ(マンセル5Y7/1)
使用ハンドルKH-110A(キー付防水平面ハンドル)
使用場所屋外用、自立型
ドア片扉
キャビネット板厚(mm)ドア1.2、本体1.6、遮蔽板0.8、チャンネルベース2.3
さまざまな環境(雨風雪/日射)に対応する屋外仕様キャビネット
材質鉄板製
色ベージュ(マンセル5Y7/1)
使用ハンドルKH-110A(キー付防水平面ハンドル)
使用場所屋外用、ポール・コン柱取付型
ドア片扉
キャビネット板厚(mm)ドア1.2、本体1.6、遮蔽板0.8
テレビ受信用機器やネットワーク配線用機器など、発熱する機器の収納に適した放熱用換気用スリット付キャビネット
材質鉄板製
保護等級IP2X
使用場所屋内用、露出形
キャビネット板厚(mm)本体1.6、ドア1.6、枠1.6
取付基板鉄製基板 2.3mm/方眼目盛付
テレビ受信用機器やネットワーク配線用機器など、発熱する機器の収納に適した放熱用換気用スリット付キャビネット
材質鉄板製
保護等級IP2X
使用場所屋内用、露出形
キャビネット板厚(mm)本体1.6、ドア1.6、枠1.6
取付基板木製基板 15mm/方眼目盛付
有効深さX(mm)182
材質鉄
保護等級IP54
設置場所屋外用
RoHS指令(10物質対応)対応
扉形式片扉
取付基板鉄製2.3mm
屋外での直射日光などの放射熱から内部温度上昇を抑えるステンレス遮光板付キャビネット。両側面、扉面、天面に遮光板を設けておりますので放射熱から内部温度上昇を抑えます。遮光板は取付けが容易なねじ止め式で、コーナーR付のやさしいデザインです。機能性、デザイン性に優れた施錠可能なステンレス防水平面ハンドルを採用しています。材質にステンレス(SUS304)を使用しています。
塗装色ライトベージュ(5Y7/1)
材質ステンレス(SUS304)
ハンドルステンレス防水平面ハンドル(H-85S)(キーNo.N200)
保護等級IP54
設置場所屋外用
RoHS指令(10物質対応)対応
キャビネット板厚(mm)扉:1.5ボデー:1.5遮光板:1.5
扉形式片扉
取付基板鉄製2.3mm
19型マウント機器をヨコに搭載するタイプです。すべての機種に直射日光による内部温度上昇を抑える遮光板が付いています。熱対策機器の飛び出しがなく、デザイン性に優れています。
塗装色ライトベージュ(5Y7/1)
材質鉄
ハンドル防水平面ハンドル(H-85)(キーNo.N200)
保護等級IP44
取付部19型マウントユニット(2.3mm)
設置場所屋外用
キャビネット板厚(mm)ボデー:1.6扉:1.6遮光板:0.8基台:3.2下面開口プレート1.6
扉形式片扉(前後共に扉式)
遮光板はねじ止め式で、コーナーR付のやさしいデザインです。ルーバー部は遮光板で覆われていますので雨が入りにくい構造です。また、金網が付いています。 機能性、デザイン性に優れた施錠可能な防水平面ハンドルを採用しています。屋根付
材質鉄
タイプルーバー・遮光板付タイプ
保護等級IP23D
設置場所屋外用
キャビネット板厚(mm)扉:2.3ボデー:2.3基台:3.2~4.5下面開口プレート:1.6屋根:2.3遮光板:1.6
扉形式片扉
取付基板鉄製2.3mm

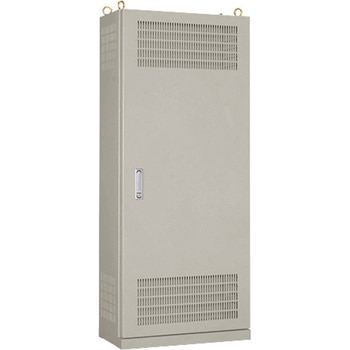

両側面・扉面の3面に換気口を設け、放熱効果を高めています。ルーバー部は金網が付いています。機能性・デザイン性に優れた施錠可能な防水平面ハンドルを採用しています。屋根付
材質鉄
タイプルーバー付タイプ
設置場所屋外用
キャビネット板厚(mm)扉:2.3ボデー:2.3基台:3.2~4.5下面開口プレート:1.6屋根:2.3
扉形式片扉
取付基板鉄製2.3mm
遮光板はねじ止め式で、コーナーR付のやさしいデザインです。機能性、デザイン性に優れた施錠可能な防水平面ハンドルを採用しています。屋根付
材質鉄
タイプ遮光板付タイプ
保護等級IP54
設置場所屋外用
キャビネット板厚(mm)扉:2.3ボデー:2.3基台:3.2~4.5下面開口プレート:1.6屋根:2.3遮光板:1.6
扉形式片扉
取付基板鉄製2.3mm
扉表面への機器取付けを配慮した「扉換気口がないタイプ」のキャビネットです。
塗装色ライトベージュ(5Y7/1)
材質鉄
保護等級IP2X
設置場所屋内用
RoHS指令(10物質対応)対応
キャビネット板厚(mm)扉:2.3ボデー:2.3基台:3.2~4.5下面開口プレート:1.6
取付基板鉄製2.3mm

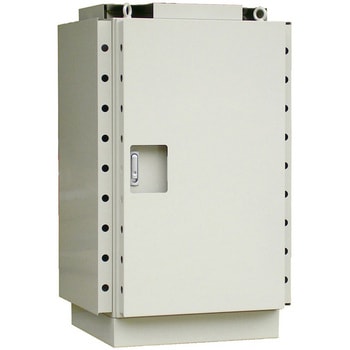

両側面、扉面、天面に遮光板を設けておりますので放射熱から内部温度上昇を抑えます。材質にアルミを使用しているため、軽量です。遮光板はキャビネット外側から取付ける方式で、キャビネットを設置後でも取付けが可能です。専用工具により容易に取付けられます。屋根付
有効深さX(mm)156
塗装色ライトベージュ(5Y7/1)
材質アルミ
ハンドル防水平面ハンドル(H-85)(キーNo.N200)
保護等級IP54
寸法C1(mm)240
設置場所屋外用
材質(基板)木製15mm
RoHS指令(10物質対応)対応
キャビネット板厚(mm)ドア:1.5ボデー:1.5遮光板:1.5
扉形式片扉
ルーバー加工により盤内の温度上昇を防ぎます。発熱機器(保安器、トランス、コンデンサー等)の収納に最適です。塗装色(粉体塗装)は耐候性、耐塩性に優れた塗装です。アース端子台は国土交通省仕様(銅製)です。
仕様水切形
ハンドル防水スイングハンドル(キーNo.G200N)小(PH-89-3P)
扉開閉方式片開
材質(ボディ)鉄 1.6mm
アース端子銅 端子ネジ M8×16(緑頭)
材質(扉)鉄 1.6mm
ルーバー加工により盤内の温度上昇を防ぎます。ドア面にルーバー加工しておりますので半埋込ができます。塗装(粉体塗装)は耐候性に優れた塗装です。
塗装色クリーム色(マンセル値:2.5Y9/1)
仕様露出形
ハンドルスイングハンドル(キーNo.G200N)小(PH-89-3)
保護等級IP2XB
材質(フレーム)鉄 1.6mm
扉開閉方式片開
材質(ボディ)鉄 1.6mm
アース端子銅 端子ネジ M8×16(緑頭)
材質(扉)鉄 1.6mm
テレビ受信用機器やネットワーク配線用機器など、発熱する機器の収納に適した放熱用換気用スリット付キャビネット
材質鉄板製
保護等級IP2X
構造額縁構造
使用ハンドルKH-80T(平面ハンドル)
使用場所屋内用、露出形
キャビネット板厚(mm)ドア1.6、ボデー1.2
取付基板鉄製基板 2.3mm/方眼目盛付
取扱い終了
19型マウント機器をヨコに搭載するタイプです。すべての機種に直射日光による内部温度上昇を抑える遮光板が付いています。熱対策機器の飛び出しがなく、デザイン性に優れています。
塗装色ライトベージュ(5Y7/1)
材質鉄
ハンドル防水平面ハンドル(H-85)(キーNo.N200)
保護等級IP54
取付部19型マウントユニット(2.3mm)
設置場所屋外用
キャビネット板厚(mm)ボデー:1.6扉:1.6遮光板:0.8
扉形式片扉(前後共に扉式)
取扱い終了
19型マウント機器をヨコに搭載するタイプです。すべての機種に直射日光による内部温度上昇を抑える遮光板が付いています。熱対策機器の飛び出しがなく、デザイン性に優れています。
塗装色ライトベージュ(5Y7/1)
材質鉄
ハンドル防水平面ハンドル(H-85)(キーNo.N200)
保護等級IP54
取付部19型マウントユニット(2.3mm)
設置場所屋外用
キャビネット板厚(mm)ボデー:1.6扉:1.6遮光板:0.8
扉形式片扉(前後共に扉式)
取扱い終了
19型マウント機器をヨコに搭載するタイプです。すべての機種に直射日光による内部温度上昇を抑える遮光板が付いています。熱対策機器の飛び出しがなく、デザイン性に優れています。
塗装色ライトベージュ(5Y7/1)
仕様ステンレス製ルーバー付(SLS-17F×1コ)換気扇付ステンレス製ルーバー付(SLS-17K×1コ)可変式温度調節器付(PTV-M61A)プラグ付電源コード付
材質鉄
ハンドル防水平面ハンドル(H-85)(キーNo.N200)
保護等級IP44
取付部19型マウントユニット(2.3mm)
設置場所屋外用
キャビネット板厚(mm)ボデー:1.6扉:1.6遮光板:0.8
扉形式片扉(前後共に扉式)
取扱い終了
19型マウント機器をタテに搭載するタイプです。すべての機種に直射日光による内部温度上昇を抑える遮光板が付いています。熱対策機器の飛び出しがなく、デザイン性に優れています。
寸法(横A×縦B×深さC)(mm)540×731×580
キャビネット板厚(mm)ボデー:1.6扉:1.6遮光板:0.8
塗装色ライトベージュ(5Y7/1)
材質鉄
ハンドル防水平面ハンドル(H-85)(キーNo.N200)
保護等級IP54
取付部19型マウントユニット(2.3mm)
設置場所屋外用
取付ユニット6U
扉形式片扉(前後共に扉式)
搭載可能質量(kg)30
取扱い終了
19型マウント機器をタテに搭載するタイプです。すべての機種に直射日光による内部温度上昇を抑える遮光板が付いています。熱対策機器の飛び出しがなく、デザイン性に優れています。
寸法(横A×縦B×深さC)(mm)540×731×580
キャビネット板厚(mm)ボデー:1.6扉:1.6遮光板:0.8
塗装色ライトベージュ(5Y7/1)
仕様電子クーラユニット付(OPCA-10R×1ユニット)サーモスタット内蔵、警報出力端子付
材質鉄
質量(kg)56.9
ハンドル防水平面ハンドル(H-85)(キーNo.N200)
保護等級IP54
取付部19型マウントユニット(2.3mm)
設置場所屋外用
取付ユニット6U
扉形式片扉(前後共に扉式)
搭載可能熱量(W)170
搭載可能質量(kg)30
取扱い終了
19型マウント機器をタテに搭載するタイプです。すべての機種に直射日光による内部温度上昇を抑える遮光板が付いています。熱対策機器の飛び出しがなく、デザイン性に優れています。
寸法(横A×縦B×深さC)(mm)440×731×680
塗装色ライトベージュ(5Y7/1)
仕様ステンレス製ルーバー付(SLS-17F×1コ)換気扇付ステンレス製ルーバー付(SLS-17K×1コ)可変式温度調節器付(PTV-M61A)プラグ付電源コード付
材質鉄
質量(kg)45.9
ハンドル防水平面ハンドル(H-85)(キーNo.N200)
保護等級IP44
取付部19型マウントユニット(2.3mm)
設置場所屋外用
取付ユニット6U
キャビネット板厚(mm)ボデー:1.6扉:1.6遮光板:0.8
扉形式片扉(前後共に扉式)
搭載可能熱量(W)105
搭載可能質量(kg)30
取扱い終了
19型マウント機器をヨコに搭載するタイプです。すべての機種に直射日光による内部温度上昇を抑える遮光板が付いています。熱対策機器の飛び出しがなく、デザイン性に優れています。
塗装色ライトベージュ(5Y7/1)
材質鉄
ハンドル防水平面ハンドル(H-85)(キーNo.N200)
保護等級IP54
取付部19型マウントユニット(2.3mm)
設置場所屋外用
キャビネット板厚(mm)ボデー:1.6扉:1.6遮光板:0.8基台:3.2下面開口プレート1.6
扉形式片扉(前後共に扉式)
取扱い終了
19型マウント機器をヨコに搭載するタイプです。すべての機種に直射日光による内部温度上昇を抑える遮光板が付いています。熱対策機器の飛び出しがなく、デザイン性に優れています。
塗装色ライトベージュ(5Y7/1)
材質鉄
ハンドル防水平面ハンドル(H-85)(キーNo.N200)
保護等級IP54
取付部19型マウントユニット(2.3mm)
設置場所屋外用
キャビネット板厚(mm)ボデー:1.6扉:1.6遮光板:0.8基台:3.2下面開口プレート1.6
扉形式片扉(前後共に扉式)
取扱い終了
両側面、扉面、天面の遮光板で屋外での直射日光による内部温度上昇を抑制!。遮光板は取付けが容易なねじ止め式で、コーナーR付のやさしいデザインです。ルーバー部は遮光板で覆われていますので雨が入りにくい構造です。また、金網が付いています。機能性、デザイン性に優れた施錠可能な防水平面ハンドルを採用しています。
塗装色ライトベージュ(5Y7/1)
材質鉄
ハンドル防水平面ハンドル(H-85)(キーNo.N200)
保護等級IP33D
設置場所屋外用
キャビネット板厚(mm)扉:1.6ボデー:1.6遮光板:1.6
扉形式片扉
取付基板鉄製2.3mm
取扱い終了
両側面、扉面、天面の遮光板で屋外での直射日光による内部温度上昇を抑制!。遮光板は取付けが容易なねじ止め式で、コーナーR付のやさしいデザインです。機能性、デザイン性に優れた施錠可能な防水平面ハンドルを採用しています。
材質鉄
塗装色ライトベージュ(5Y7/1)
保護等級IP54
ハンドル防水平面ハンドル(H-85)(キーNo.N200)
設置場所屋外用
キャビネット板厚(mm)扉:1.6ボデー:1.6遮光板:1.6
扉形式片扉
取付基板鉄製2.3mm
取扱い終了
板厚(mm)(ボックス・ドア)1.6(基板)2.3
塗装色マイルドホワイト(日塗工番号:E22-90B、マンセル記号:2.5Y9/1(参考値))
仕様高力率:200V/400W以下
材質鋼板製
保護等級IP2XC
取扱い終了
安定器の取付については、安定器の機種変更にもフレキシブルに対応できる取付金具付です。端子台付なので配線作業が容易です。
塗装色マイルドホワイト(日塗工番号:E22-90B、マンセル記号:2.5Y9/1(参考値))
仕様高力率:200V/400W以下
材質鋼板製
ハンドル平形回転ハンドル(MA1-3K)
保護等級IP2XC
取扱い終了
