39ページ目: 機構部品(電子部品)その他関連用品

M3クリアランス丸形プラスチック製スペーサ、O 5 mm O/D。 本体長: 8 mm。

M3クリアランス丸形黄銅製スペーサ、O 4.76 mm O/D。 本体長: 6 mm。 ニッケルめっきで耐腐食

M3クリアランス丸形プラスチック製スペーサ、O 5 mm O/D。 本体長: 5 mm。

強力なハーバードアーキテクチャプロセッサ 最大24 MHzのM8Cプロセッサ速度 2つの8 x 8乗算回路、32ビット累算 高速で低電力 動作電圧: 3.0 → 5.25 V オンチップのスイッチモードポンプ(SMP)を使用して、動作電圧を1.0 Vまで下げることが可能 産業用温度定格: -40 → +85 ℃ Advanced Peripherals ( PSoC R ブロック レールツーレールアナログ PSoC ブロック x 12 の特長： 最大 14 ビットのアナログ - デジタルコンバータ( ADC ) 最大 9 ビット D/A コンバータ( DAC ) プログラマブルゲインアンプ( PGA ) プログラマブルフィルタ及びコンパレータ 16 個のデジタル PSoC ブロックの特長： 8 → 32 ビットタイマ及びカウンタ、 8 及び 16 ビットパルス幅変調器( PWM ) 巡回冗長検査( CRC )および擬似ランダムシーケンス( PRS )モジュール 最大 4 個の全二重ユニバーサル非同期レシーバトランスミッタ( UART ) 複数のシリアルペリフェラルインターフェース( SPI )マスタ又はスレーブ すべての汎用 I/O ( GPIO )ピンに接続できます ブロックを組み合わせることで、複雑な周辺機器を作成できます 精密でプログラム可能なクロック周波数 内部 ± 5 % ( 1 ) 24 / 48 MHz メイン発振器 24 / 48 MHz 、オプションの 32.768 kHz 水晶が付属しています オプションの外部発振器、最大 24 MHz ウォッチドッグ及びスリープ用の内部発振器です 柔軟性の高いオンチップメモリ 32 KB のフラッシュプログラムストレージ、 50 、 000 回の消去 / 書き込みサイクル 2 KB の静的ランダムアクセスメモリ( SRAM )データストレージ

PROFETスマートハイサイド電源スイッチ、シングルチャンネル、Infineon. 過負荷保護 電流制限 短絡保護 サーマルシャットダウン 過電圧保護 静電気放電(ESD)保護

PSoC ファミリは、多くのプログラマブルシステムオンチップコントローラデバイスで構成されています。これらのデバイスは、複数の従来の MCU ベースのシステムコンポーネントを、低コストのシングルチッププログラマブルコンポーネントに置き換えるように設計されています。PSoC デバイスには、アナログ / デジタルロジックの構成可能なブロックとプログラマブルインターコネクトが組み込まれています。このアーキテクチャにより、個々のアプリケーションの要件に合わせて、カスタマイズされたペリフェラル設定を作成できます。また、高速 CPU 、フラッシュプログラムメモリ、 SRAM データメモリ、及び構成可能な I/O が、便利なピン配列に用意されています。

Infineon のハイサイド電源スイッチは、垂直パワー FET を内蔵しており、保護及び診断機能を内蔵しています。サーマルシャットダウン、再起動機能、ロードダンプを含む過電圧保護を備えています。スタンバイ電流が非常に低くなっています ESD 保護機能を備えています fail イベントにフラグが設定されています

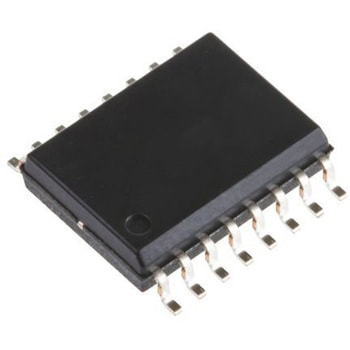

強力なハーバードアーキテクチャプロセッサ 最大 24 MHz M8C プロセッサ速度 高速で低電力 動作電圧: 3.0 5.25 車載温度範囲： -40 C +85 C Advanced Peripherals PSoC ブロック アナログタイプ PSoC ブロック 個には、次の特長があります。 デジタル アナログコンバータ( DAC )搭載のコンパレータ 2 参照 最大 10 ビットシングル デュアル、 24 チャンネルのアナログ デジタル コンバータ( ADC 4 つのデジタル PSoC ブロックの特長： → 32 ビットのタイマ、カウンタ、及びパルス幅変調器 PWM 巡回冗長検査( CRC )および擬似ランダム シーケンス( PRS )モジュール 全二重又は半二重 UART SPI Master 又はスレーブです すべての汎用 I/O GPIO )ピンに接続可能です ブロックを組み合わせることで複雑なペリフェラルを実現 静電容量センシング用途に対応 柔軟性の高いオンチップメモリ KB のフラッシュプログラムストレージ 512 バイト SRAM データ格納 インシステムシリアルプログラミング( ISSP 部分的なフラッシュアップデート 柔軟な保護モード フラッシュでの EEPROM エミュレーション 開発ツール一式 無料の開発ソフトウェア( PSoC Designer ) 多機能のインサーキットエミュレータ( ICE )とプログラマ フルスピードエミュレーション 複雑なブレークポイント構造 128 KB のトレースメモリ 精密でプログラム可能なクロック周波数 5 24 MHz の発振器を内蔵 ウォッチドッグ及び用の低速、低消費電力の発振器を内蔵しています スリープ機能 オプションの外部発振器、最大 24 MHz プログラム可能なピン構成 すべての GPIO 25 mA シンク、 10 mA ドライブ プルアップ、プルダウン、高 、強、オープンドレイン駆動モード すべての GPIO すべての GPIO にアナログ入力を備えています すべての GPIO で設定可能な割り込み 多用途のアナログマルチプレクサ 共通内部アナログバス I/O の組み合わせの同時接続 その他のシステムリソース 内部集積回路( 2c )マスター、スレーブ、またはマルチマスター 最大動作周波数： 400 kHz ウォッチドッグタイマ及びスリープタイマです ユーザー設定可能な低電圧検出( LVD 監視回路を内蔵 オンチップ高精度基準電圧

Infineon BAS シリーズのショットキーダイオードは、最大定格電流が 120 mA の高速スイッチングに対応します。電圧クランプ、高レベル検出及びミキシング、回路保護などで使用します。動作温度範囲： -55 → +150 ° C 鉛フリー
